Низьковольтне повне обладнання

1.Основне визначення

Низьковольтне повне обладнання — це повний набір електричних пристроїв, які використовуються для розподілу електроенергії, керування та захисту в сценаріях, коли напруга змінного струму становить ≤ 1000 В, а напруга постійного струму — ≤ 1500 В. В основному це низьковольтні комплектні розподільні пристрої, низьковольтні розподільні шафи, низьковольтні розподільні коробки та інші категорії. Як основне обладнання для низьковольтної передачі електроенергії в енергетичних системах, воно широко використовується на заводах, у будівлях, новій енергетиці та інших галузях.

Проектування, виробництво та експлуатація такого обладнання повинні суворо відповідати національним стандартам серії GB/T 7251 і пройти обов’язкову сертифікацію продукції Китаю (CCC). Нині низьковольтне комплектне обладнання модернізується в бік інтелекту та цифровізації. Міжнародний стандартДодаткові вимоги до інтелектуального комплектного обладнання(IEC TS 63290), очолюваний і розроблений Китаєм, був офіційно випущений, забезпечуючи міжнародну основу для промислового розвитку. Нове покоління інтелектуального обладнання, як правило, оснащене цифровими шлюзами та бездротовими датчиками, які можуть здійснювати моніторинг робочого стану в реальному часі, прогнозне обслуговування несправностей і дистанційне керування. Наприклад, цифрові розподільчі пристрої низької напруги ABB MNS® 3.0 і побутові розподільні пристрої низької напруги класу 1E для Hualong One є типовими представниками в галузі.

2. Склад обладнання

Основними функціями низьковольтної комплектної апаратури є: прийом і раціональний розподіл потужності, що передається трансформаторами; захист ланцюгів від перевантажень і коротких замикань; здійснення контролю комутації та моніторингу роботи внутрішніх комутаційних пристроїв.

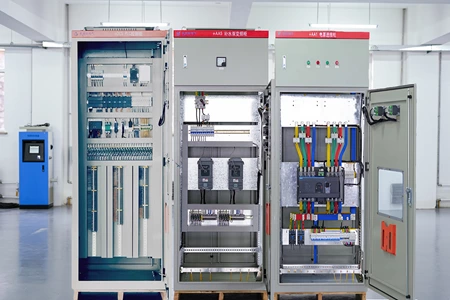

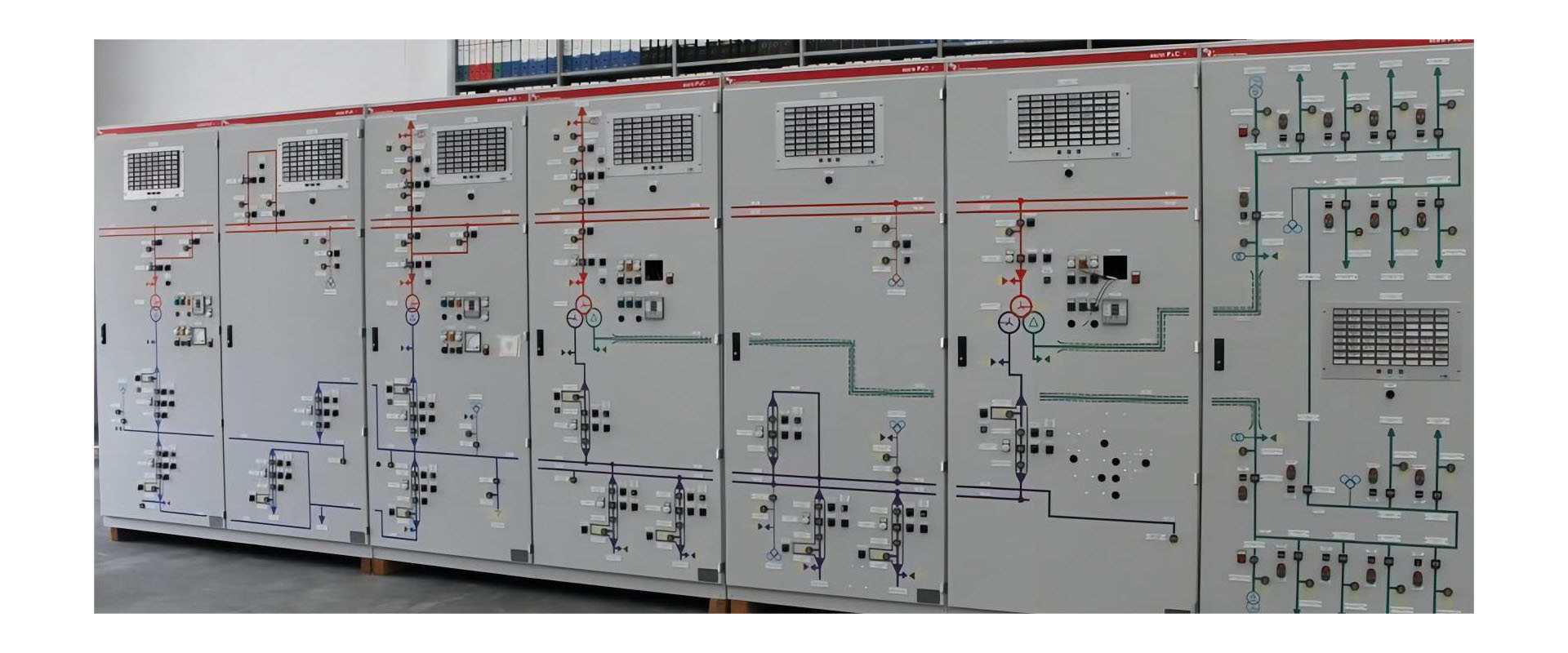

З точки зору поділу на категорії, він охоплює низьковольтні комутаційні шафи, розподільні щити, коробки керування, комутаційні коробки та інше обладнання. За функціями його можна розділити на шафи PCC розподільного типу (центр керування живленням) і шафи MCC моторного типу (центр керування двигуном). Загальні типи шаф у системах розподілу електроенергії низької напруги включають вхідні шафи, конденсаторні компенсаційні шафи, сполучні шафи, вихідні шафи тощо. Основні розподільні шафи висувного типу, такі як MNS, GCS і GCK на ринку, складаються зі стандартних модулів, придатних для систем електропостачання та розподілу з номінальною напругою ≤ 690 В і номінальним струмом в межах 6300 А.

З точки зору електричної структури обладнання поділяється на основне коло (первинний контур) і допоміжне коло (вторинний контур). Основний ланцюг відповідає за передачу електроенергії, а його основні компоненти включають автоматичні вимикачі, запобіжники, контактори, теплові реле, трансформатори струму тощо. Допоміжний ланцюг відповідає за управління та передачу сигналу, а його основні компоненти включають лічильники, кнопки керування, реле, блоки контролю та керування тощо.

З точки зору фізичної структури, стандартна шафа включає корпус шафи для підтримки та захисту, головні шини та відгалужувальні шини для передачі електроенергії, а також шинні камери, монтажну зону для електричного обладнання та компонентів, а також камеру з’єднання кабелів для встановлення та підключення живильних кабелів. Для комплектних розподільних пристроїв висувного типу низької напруги його компоненти встановлюються в висувних ящиках.

3. Принцип дії

А.Основний процес. Основними завданнями комплектних розподільних пристроїв низької напруги є: отримання живлення від трансформаторів, розподіл до кожного фідерного контуру через шини та постачання живлення до наступного обладнання; захист ланцюгів від перевантажень і коротких замикань; точний контроль перемикання та моніторинг внутрішніх комутаційних пристроїв.

Б.Автоматичне перемикання подвійного живлення Два вхідних автоматичних вимикача та автоматичний вимикач шинного зв’язку електрично/механічно заблоковані. При виході з ладу одного з контурів автоматично вмикається резервне джерело живлення для підвищення надійності електропостачання.

C.Інтелектуальний робочий режимField bus + система PLC/SCADA реалізує дистанційне керування, збір даних, моніторинг стану, інтелектуальну діагностику та прогнозне обслуговування.

4. Основні види та продукція

4.1 Розподільні шафи висувного типу

А.Представник: MNS, GCS, GCK

Б.Стандарти: IEC 60439-1, GB/T 7251

C.Застосування: 50 Гц, ≤690 В, ≤6300 А системи живлення та розподілу

4.2 Розподільний пристрій фіксованого розділеного типу

А.Представник: GCD

Б.Склад: шафа Power Center (PC) + шафа Motor Control Center (MCC).

4.3 Інтелектуальне цифрове повне обладнання

А.Стандартна конфігурація: шлюз, датчики, бездротове вимірювання температури, комунікаційні модулі

Б.Можливості: віддалений моніторинг, раннє попередження, управління експлуатацією та обслуговуванням

5. Технічні параметри та стандарти

5.1 Основні технічні параметри

· Змінний струм: ≤ 1000 В, частота ≤ 1000 Гц

· Постійний струм: ≤ 1500 В

· Звичайне промислове використання: ≤ 690 В, максимальний струм 6300 А

5.2 Національні стандарти

· GB/T 7251.1-2023: Загальні правила для низьковольтних розподільних пристроїв і пристроїв керування

· GB/T 7251.2-2023: Силові розподільні пристрої та пристрої керування (замінює стару версію GB/T 7251.12-2013)

· GB/T 7251.3: Особливі вимоги до розподільних щитів

· GB/T 7251.4: Особливі вимоги до вузлів для будівельних майданчиків

· GB/T 15576: Низьковольтне повне обладнання для компенсації реактивної потужності

5.3 Міжнародні стандарти

· IEC TS 63290: Додаткові вимоги до комплектного інтелектуального обладнання (під керівництвом і розроблено Китаєм)

5.4 Сертифікація та нагляд

· Обов'язковий: сертифікація CCC (на основі GB/T 7251.2-2023)

· Добровільно: Технічна специфікація сертифікації енергозбереження CQC 3177-2025

· Об’єкти вибіркового контролю: маркування, конфігурація компонентів, внутрішні схеми та з’єднання, зовнішні провідникові клеми, електропроводка, експлуатаційні характеристики та функції, діелектричні властивості, захист від ураження електричним струмом та цілісність захисних ланцюгів, зазор та шлях витоку тощо.

6. Поля застосування

А.Традиційна промисловість та енергетика: Електростанції, підстанції, промислові та гірничодобувні підприємства, нафтова, хімічна промисловість, металургія, що використовуються для систем електропостачання та розподілу електроенергії, керування двигуном та перетворення та керування освітленням.

Б.Муніципальне та будівництво: муніципальне будівництво, будівлі, торгові центри, великі підприємства, лікарні, школи, комерційні комплекси та інші місця систем розподілу електроенергії.

C.Нова і критична інфраструктура: особливо підходить для критичних сценаріїв енергопостачання з високими вимогами до надійності електропостачання та інтелекту, таких як центри обробки даних, нова енергетика, залізничний транспорт.

Д.Основні цілі: розподіл електроенергії, перетворення, керування та компенсація реактивної потужності для забезпечення стабільного та безпечного електропостачання.

7. Вимоги безпеки експлуатації

7.1 Основні моменти перевірки експлуатації

· Чіткі та правильні написи та номери електричних компонентів на електророзподільній панелі та панелі; міцна фіксація, точне положення та гнучке функціонування всіх робочих ручок, кнопок і клавіш на панелі відповідно до реальних умов об’єкта.

· Правильна індикація сигнальних лампочок замикання/відключення та інших сигналів на розподільній панелі.

· Міцні контакти роз'єднувачів, автоматичних вимикачів, запобіжників, трансформаторів тощо, відсутність перегріву та зміни кольору.

· Відсутність пошкоджень або старіння ізоляції проводів вторинного кола.

· Якщо на панелі розподілу живлення є плата імітації роботи, вона відповідає робочому стану електрообладнання на місці.

· Тверді лічильники або скляні кришки, точні показання лічильників.

· Лампи гарного освітлення в розподільчій, яскраве і рівномірне освітлення, відсутність відблисків при спостереженні за лічильниками.

· Своєчасно вирішуйте виявлені під час перевірки проблеми та ведіть облік.

7.2 Специфікації безпеки для роботи під напругою низької напруги

· Робота під напругою повинна проходити під наглядом спеціальної особи, використовувати інструменти з ізольованими рукоятками, стояти на сухих ізоляційних матеріалах, використовувати утеплені рукавички, захисні каски та робочий одяг з довгими рукавами. Категорично забороняється використовувати напилки, металеві лінійки, щітки та ганчірки з металевими предметами.

· Під час роботи на лініях низької напруги під напругою, встановлених на одній опорі з високою та низькою напругою, спочатку перевірте відстань до ліній високої напруги та вживіть заходів для запобігання випадковому контакту з обладнанням під напругою високої напруги.

· До ізоляції струмоведучих провідників низької напруги працівники не повинні перетинати їх.

· Працюючи з низьковольтними пристроями розподілу електроенергії під напругою, забезпечте хорошу ізоляцію або відповідну безпечну відстань між тілом людини та землею, тілом людини та навколишнім заземленим металом, тілом людини та іншими провідниками. Необхідно вжити заходів ізоляції, щоб запобігти міжфазному короткому замиканню та однофазному заземленню.

· Розрізняйте фазний і нульовий дроти перед тим, як лазити по стовпах, і виберіть правильне робоче положення.

· При відключенні проводів спочатку відключайте фазні, а потім нульові; при підключенні проводів послідовність зворотна.

· Через невелику міжфазну відстань низької напруги слід подбати про те, щоб тіло людини не торкалося двох кінців дроту одночасно під час обслуговування.
