GW4 Відкритий високовольтний ізолятор

Ви можете бути впевнені, купуючи відкритий високовольтний ізолятор Ceho GW4 на нашому заводі. Складається з основи, ізоляційних опор, струмопровідних частин і робочого механізму. Кожен полюс має дві опори, на верхньому кінці кожної опори встановлена ​​провідна пластина. Контакт леза розташований між двома опорами. На нижньому кінці опори встановлена ​​опорна втулка. За допомогою робочого механізму лезо може обертатися горизонтально на 90°, таким чином відкриваючи та закриваючи перемикач.

Конструктивні особливості

● Горизонтальний поворотний тип із подвійною колонкою: два ізолятори на стовпі, контактна пластина обертається на 90° горизонтально посередині для завершення закриття та відкриття, розрив видно, що відповідає вимогам «п’яти захистів».

● Усі серії можуть бути оснащені вимикачами заземлення: одинарне заземлення, подвійне заземлення або відсутність заземлення, вимикач заземлення та головний вимикач зблоковані.

● Гнучкий робочий механізм: зовнішній високовольтний ізолятор GW4 стандартної конфігурації CS11 (в ручному режимі) або CS17 (із заземленням), електричний механізм CJ6 опціональний для дистанційного керування.

● Висока стійкість до корозії: провідні частини посріблені/луджені, сталеві частини гарячеоцинковані або нержавіюча сталь, основа виготовлена ​​з алюмінієвого сплаву або гарячеоцинкованої сталі, підходить для прибережних і сильно забруднених районів.

● Модульна конструкція: три полюси з’єднані з’єднувальним стрижнем, налаштування фази можна швидко виконати на місці, кут встановлення регулюється від 0–30°.

Чому обирають нас?

◆ Зовнішній високовольтний ізолюючий вимикач GW4 має структуру розмикання та перемикання контактів із подвійною колонкою, що включає автоматичне очищення контактів і покращену надійність контактів.

◆ Контактні пальці виготовлені з нового типу матеріалу з високою міцністю, високою провідністю та високою еластичністю. Контакти затискаються пружною силою самих контактних пальців, що дозволяє уникнути зменшення сили затиску контакту, спричиненої корозією пружини та термічним відпалом, таким чином запобігаючи порочне коло збільшення контактного опору та посиленого нагрівання контакту.

◆ Обертова частина вимикача призначена для роботи без обслуговування. Обертова основа має герметичну структуру, що запобігає проникненню водяної пари, пилу та шкідливих газів. Це гарантує, що підшипники та мастило на основі дисульфіду молібдену на основі літію завжди працюють у хорошому середовищі, запобігаючи іржі, втраті мастила та висиханню, таким чином гарантуючи, що робочий момент зовнішнього високовольтного ізолятора GW4 не збільшиться після тривалої роботи. Використовуються шпильки з нержавіючої сталі, які відповідають безмасляній самозмащувальній конструкції підшипника; сталеві компоненти оцинковані гарячим способом, що забезпечує гнучкість, легкість, надійність і відсутність іржі.

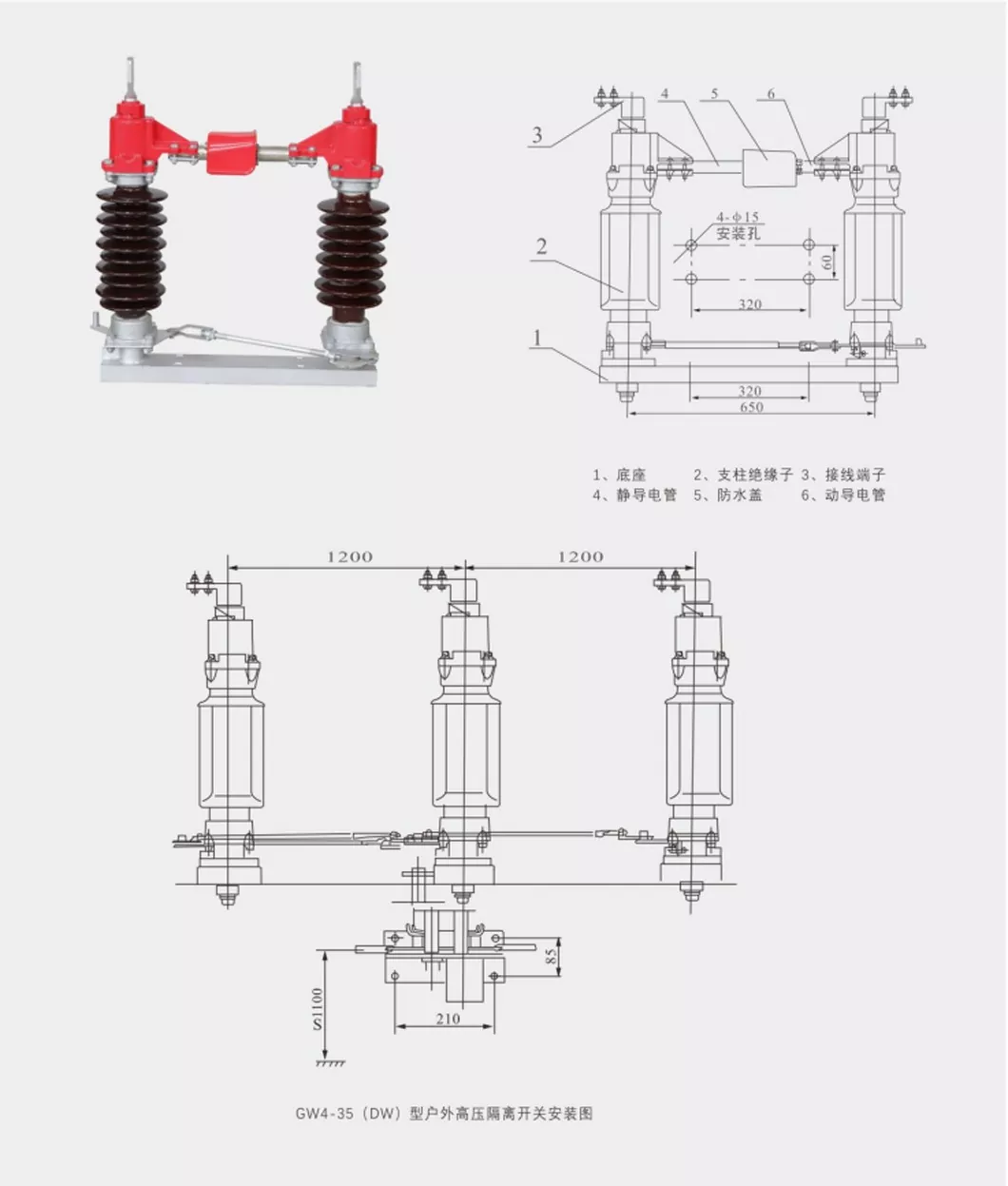

Форма та монтажні розміри

Основні технічні параметри
