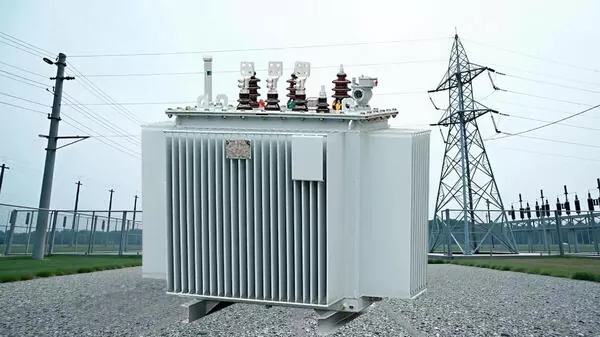

Силові трансформатори є важливою частиною повного портфоліо продукції виробника Ceho, забезпечуючи надійний захист та ефективну передачу електроенергії. Ми використовуємо передові методи проектування у виробництві цих продуктів, пропонуючи як масляні, так і сухі трансформатори.

Сухі трансформатори проти масляних трансформаторів: що вибрати?

Ceho надасть консультацію на основі ваших конкретних потреб. Якщо ви збираєтеся використовувати його в приміщенні, особливо в середовищах, де пожежна безпека має першочергове значення, наприклад у торгових центрах з інтенсивним рухом людей, висотних житлових будинках або школах, ми рекомендуємосухі трансформатори. Вони використовують повітря або смолу як ізоляційне/охолоджуюче середовище, усуваючи ризик витоку масла та спрощуючи технічне обслуговування.

Однак, якщо ви використовуєте його поза приміщенням або на промислових підстанціях,масляні трансформаторипропонують краще розсіювання тепла та здатність до перевантаження, що робить їх більш економними та ефективними для застосування з високою номінальною потужністю.

Регулярне технічне обслуговування

Ми надаємо комплексне післяпродажне обслуговування та технічну підтримку, а також пропонуємо деякі пропозиції щодо обслуговування продукту. Продукти Ceho відносно прості в установці та обслуговуванні, вимагаючи мінімальних перевірок або заміни компонентів; достатньо регулярних оглядів під необхідними кутами.

Найелементарніший і найпростіший спосіб – візуальний огляд. Підтікання масла, корозія, колір силікону в сапуні, а також цілісність втулок і прокладок часто можна визначити візуально. Якщо ці проблеми виникають під час щоденної роботи, їх можна негайно вирішити. Після цього можна провести електричні випробування. З будь-якими запитаннями або щодо того, як розробити план технічного обслуговування в умовах експлуатації, будь ласка, зв’яжіться з Ceho.

Якщо можливо, ми рекомендуємо виконати тепловізійний огляд, використовуючи інфрачервоний тепловізор для виявлення гарячих точок на втулках, з’єднаннях і поверхні бака. Якщо ви придбали один із наших масляних трансформаторів, також необхідно провести аналіз діелектричної міцності, вмісту вологи та розчинених газів, щоб виключити внутрішні несправності за допомогою аналізу масла.

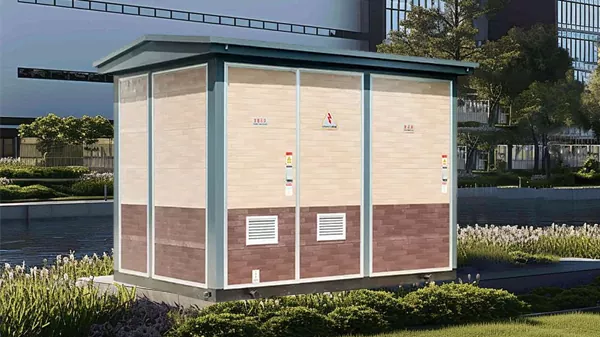

Коробкова підстанція має компактну інтегровану конструкцію, яка поєднує розподільні пристрої середньої напруги, розподільні трансформатори танизьковольтні розподільні пристроїв єдиний блок, пропонуючи автономне рішення для розподілу електроенергії від Ceho. Він ефективно перетворює потужність від джерел середньої напруги 11 кВ або 33 кВ у вихід низької напруги 400 В/230 В. Його збірна конструкція також мінімізує час встановлення на місці, що робить його швидким і зручним варіантом.

Застереження щодо встановлення

Встановлення коробчатої підстанції відбувається швидко та легко, але її неможливо розмістити де завгодно. Переконайтеся, що вибране вами місце має просту горизонтальну бетонну основу або фундамент, який може витримати загальну вагу підстанції. Будь ласка, підтвердьте заздалегідь, чи введені дренажні заходи для забезпечення вільного місця. Якщомасляний трансформаторвикористовується, необхідно встановити нижнє сальник.

Формальна установка насправді дуже зручна. Пристрій було зібрано, підключено та протестовано на заводі Ceho. Майданчик потрібно лише поставити на фундамент, підключити до вхідної лінії, перевірити працездатність і перевірити. Якщо вас не влаштовує поточне налаштування в майбутньому, його можна розширити та оновити. Найпростіший спосіб - додати панелі живлення на рівні розподільного пристрою низької напруги. Однак, якщо йдеться про підвищення потужності або реконструкцію розподільного пристрою середньої напруги, рекомендуємо зв’язатися з нами та отримати більш точний план реконструкції.

Технічні характеристики компонентів

• Відсік розподільного пристрою середнього напруги:
  • Тип: з елегазовою ізоляцією, вакуумний автоматичний вимикач (VCB) або розподільний пристрій із повітряною ізоляцією (AIS).
  • Номінальні характеристики вимикача: 630A, 1250A, 2000A.
  • Захист: інтегровані реле перевантаження по струму, замикання на землю та вимірювальні ТТ/ТТ.
  • Стандарти: IEC 62271-200, IEEE C37.20.2.
• Розподільний трансформатор:
  • Тип: масляний (ONAN) або сухий (лита смола - SCB).
  • Клас ізоляції: для типу масла: клас A (105°C). Для сухого типу: клас F (155°C) або клас H (180°C).
  • Група векторів: Dyn11, Yyn0 або як зазначено.
  • Імпеданс: 4%, 6% або відповідно до специфікації замовника.
  • Стандарти: IEC 60076, IEEE C57.12.
• Відсік розподільчого пристрою НН:
  • Головний низьковольтний вимикач: повітряний вимикач (ACB) або автоматичний вимикач у литому корпусі (MCCB).
  • Вихідні фідери: автоматичні автоматичні вимкнення або запобіжники (SFU).
  • Номінальна шина: до 4000 А, мідна або луджена.
  • Облік: багатофункціональний цифровий лічильник енергії, трансформатори струму.
  • Стандарти: IEC 61439-1/-2, UL 891.
• Корпус і допоміжні пристрої:
  • Матеріал: гарячеоцинкований сталевий лист (мінімальна товщина 2 мм).
  • Оздоблення: епоксидна ґрунтовка та поліефірне порошкове покриття (варіанти кольорів RAL).
  • Вентиляція: примусове охолодження вентилятором з термостатами, жалюзі та сітками від комах.
  • Освітлення: внутрішнє світлодіодне освітлення з дверним вимикачем.
  • Заземлення: Повна внутрішня заземлююча шина, з’єднана із зовнішніми заземлювачами.

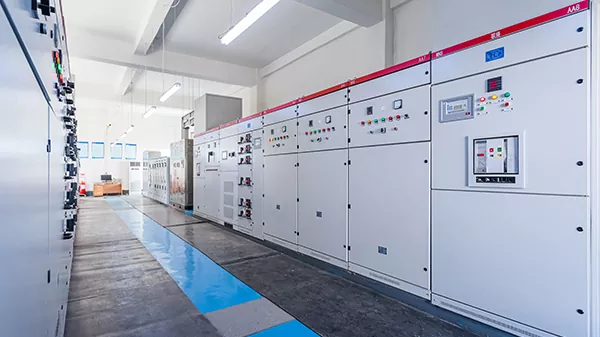

Ceho є китайським постачальником, який пропонує повний спектр продуктових рішень для енергетичних систем, включаючи розподільні пристрої, пристрої, що використовуються для керування, захисту та ізоляції електричного обладнання. За допомогою цього обладнання електроенергія може безпечно та надійно передаватись від електростанції до кінцевого споживача. Ми завжди йшли в ногу зі змінами та подіями часу, щоб проводити дослідження та інновації розробки продуктів, розширений моніторинг та функції розумної мережі зможуть підвищити ефективність роботи.

Тип продукту

Ми можемо надати вам продукти, в основномунизьковольтні розподільні пристроїівисоковольтні розподільні пристрої, крім того, якщо розділити за класами напруги, на ринку з’являться також розподільні пристрої середньої напруги.

Низькова напруга, використовується в системі живлення з номінальною напругою нижче 1000 В, для повсякденного життя, домашнього господарства, комерційного використання та, не рахуючи деяких невеликих промислових застосувань, є дуже підходящим вибором для захисту ланцюгів низької напруги.

Висока напруга використовується для систем живлення з номінальною напругою понад 36 кВ, для великомасштабної передачі електроенергії та розподілу високої напруги необхідно вибрати цей продукт, інакше неможливо зберегти безпеку та стабільність високовольтних систем електропостачання.

Основні функції

Ми можемо підсумувати основні функції комутаційного обладнання кількома словами: комутація, захист та ізоляція.

Функцію перемикання легко зрозуміти; комутаційне обладнання може роз'єднувати і з'єднувати схеми. Він зазвичай використовується для керування джерелом живлення під час нормальної роботи, а також для відключення живлення, коли необхідно зупинити джерело живлення для обслуговування або ремонту.

Що стосується захисту, основними функціями є захист від перевантаження та короткого замикання. На основі встановлених порогових значень струму або напруги обладнання автоматично відключатиме ланцюг у разі перевантаження; інакше електрообладнання може згоріти, а в більш серйозних випадках це може спричинити пожежу.

Функція ізоляції повністю ізолює схему від джерела живлення під час технічного обслуговування або ремонту, захищаючи операторів.

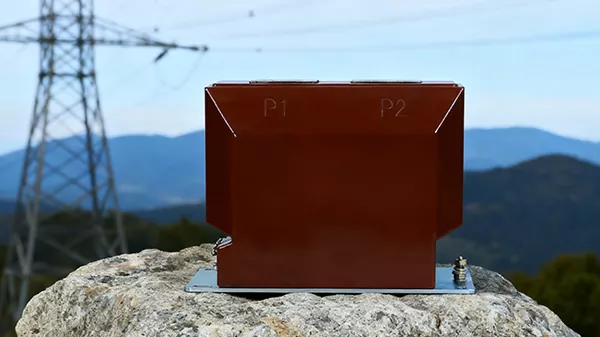

Зв’яжіться з Ceho, щоб придбати наш вимірювальний трансформатор, а також інші продукти, які можуть налаштувати для вас повний набір електричного обладнання. Цей спеціалізований пристрій знижує високу напругу та високий струм до стандартизованих низьких рівнів, забезпечуючи необхідну ізоляцію між первинними ланцюгами високої потужності та вторинними ланцюгами низької напруги, а також є точним та ефективним пристроєм.

Основний тип

Трансформатор струмуітрансформатор напруги, ці два типи є основними, але є більш спеціальна категорія, також Ceho може бути систематичним, тобтокомбінований приладовий трансформатор.

Трансформатор струму використовується для зменшення високого первинного струму до стандартного вторинного. Його первинна обмотка з'єднана послідовно з провідником вимірюваного струму. Вихід вторинної обмотки підключений до амперметра, лічильника потужності, лічильника електроенергії та захисного реле.

Трансформатори напруги використовуються для зниження високої напруги системи до стандартної вторинної напруги з первинними обмотками, з’єднаними паралельно між фазним і нейтральним провідниками або між двома фазами. Вторинні виходи використовуються для вольтметрів, ватметрів, частотомірів, пристроїв синхронізації та захисних реле.

Поєднання також дуже легко зрозуміти, тобто інтегрувати їх два разом.

Які фактори слід враховувати при виборі номінального навантаження для вимірювальних трансформаторів?

Вибір пар навантаження важливий для підтримки номінальної точності. Загальне навантаження з’єднання включає повний опір усіх з’єднувальних проводів, клем і підключеного обладнання, тому під час вибору підтвердьте, що номінальне навантаження вимірювального трансформатора дорівнює або перевищує розраховане загальне навантаження з’єднання. Якщо ви не можете підтвердити це самостійно, будь ласка, зв’яжіться з Ceho, надавши відповідну інформацію, і ми розробимо ідеальний для вас.

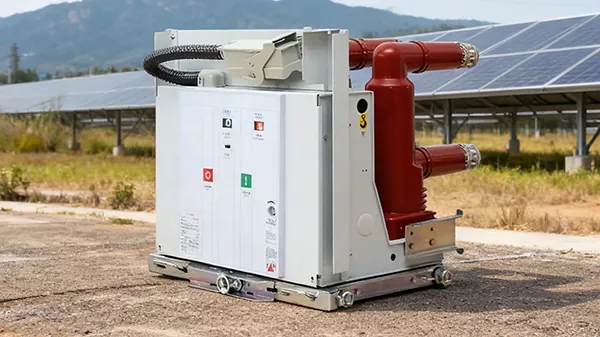

контактCehoі купуйте наші високовольтні електричні компоненти, які є не звичайними компонентами, а наріжним каменем енергетичної інфраструктури. Вибравши правильні компоненти для безпеки, терміну служби та безперервності роботи, хоча якість також є ключовим елементом, ми надамо вам універсальне рішення.

Номінальна напруга проти витримуваної напруги, яка різниця?

длявисоковольтні електричні компоненти, номінальна напруга – це максимальна напруга системи, яку вони можуть витримати за нормальних робочих умов і пов’язана з межею безперервної роботи компонента. Витримувана напруга — це вища випробувальна напруга, прикладена до ізолятора, тривалість відносно коротка, і ізолятор повинен бути в змозі витримувати її без пробою, щоб підтримувати стабільність під час перехідних процесів і стрибків напруги.

Ключові критерії відбору

Напруга системи: максимальна напруга системи, на яку розраховано компонент.

Електрична міцність: перевірте витримувану напругу промислової частоти (50/60 Гц) та імпульс блискавки (1,2/50 мкс).

Номінальний струм: слід враховувати тривалу пропускну здатність по струму, температуру навколишнього середовища та потенційне перевантаження.

Стійкість до короткого замикання: витримує термічні навантаження та механічні навантаження, спричинені максимальним струмом замикання протягом заданої тривалості.

Умови навколишнього середовища: для зовнішніх компонентів враховуйте рівень забруднення (IEC 60815), висоту над рівнем моря, діапазон температури навколишнього середовища, сейсмічну активність та вплив ультрафіолету.

Частковий розряд: втулка, клеми та інші ключові компоненти, низький рівень часткового розряду є ключовим показником тривалої цілісності ізоляції.

Матеріал і довговічність: порцеляна, композитний полімер, з різними перевагами.

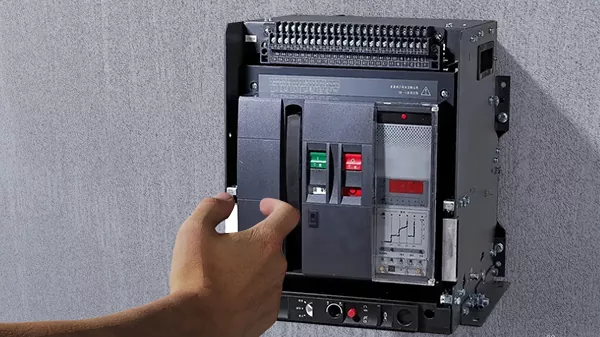

Автоматичні вимикачі низької напруги важливі для електричного захисту та автоматично відключають ланцюги в разі перевантаження, короткого замикання або несправності, будь то в повсякденному житті чи промисловості.Cehoє професійним виробником і постачальником, який має досвід роботи в галузі, може зв’язатися з нами для отримання конкретної інформації щодо цього обладнання, індивідуальної цільової конфігурації.

Аксесуари та додаткові функції

Допоміжні контакти: використовуються для віддаленої індикації стану автоматичного вимикача.

Контакти сигналізації: вказують на умови відключення, спричинені перевантаженням або коротким замиканням.

Розчіплювач мінімальної напруги: автоматичний вимикач, який спрацьовує автоматично, коли напруга в мережі падає нижче встановленого порогу.

Шунтовий розрив: дозволяє дистанційно відключати автоматичний вимикач зовнішніми сигналами.

Оператор двигуна: дистанційне вмикання/вимкнення автоматичного вимикача.

Блокуючий пристрій: оснащений навісним замком для безпечної процедури блокування/маркування.

Кришки клем: запобігають випадковому контакту з струмоведучими частинами.

Комунікаційний пакет: для інтеграції в системи управління будівлею та системи моніторингу та збору даних.

Технічне обслуговування та тестування

Технічне обслуговуванняавтоматичні вимикачі низької напруги, конкретний цикл слід оцінювати відповідно до робочого середовища та робочої частоти. Візуальний огляд і механічні випробування кожні 1-2 роки, якщо вони стабільні, чисті та використовуються рідко. Але якщо ви використовуєте його в суворих промислових умовах або дуже критичних додатках, рекомендується щороку проводити тепловізійну перевірку, щоб перевірити наявність гарячих точок, і комплексний електричний тест кожні 3-5 років.

Ceho рекомендує перевірку опору ізоляції, вимірювання контактного опору та перевірку ін'єкції. Якщо ви виявите певні проблеми або вважаєте, що вам потрібно замінити чи оновити, ви можете зв’язатися з нами та отримати технічну підтримку.

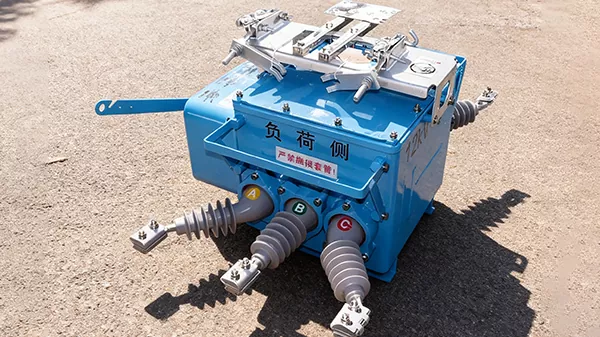

У сфері промислового розподілу електроенергії та керування високовольтний перемикач дуже важливий. Якщо ви шукаєте продукт, який може ідеально працювати в екстремальних умовах, ви можете негайно зв’язатися з Ceho.

Яка фундаментальна різниця між вимикачем високої напруги та автоматичним вимикачем?

Вимикачі високої напругиі високовольтні автоматичні вимикачі відрізняються за функціями та сценаріями застосування. Якщо ви запитуєте найфундаментальнішу різницю, то вона в основному функціональна, а функція визначає використання.

Високовольтні вимикачі використовуються для нормального з’єднання та від’єднання ланцюга, щоб працювати без збоїв, і часто використовуються для обслуговування обладнання та перемикання навантаження. Функція захисту високовольтного автоматичного вимикача робить його більш придатним для використання в ситуаціях несправності, таких як коротке замикання та перевантаження.

На що звернути увагу при виборі вимикача високої напруги?

Не турбуйтеся про вибір невідповідних продуктів,зв'язатися з Ceho, ми розробимо для вас конкретні рішення, якщо ви хочете спочатку розглянути загальний напрямок, на ці моменти потрібно звернути увагу, по-перше, це номінальна напруга та струм, коротше кажучи, ви не можете вибрати ті, які не відповідають системі живлення. По-друге, його комутаційна здатність повинна витримувати струми навантаження та потенційні струми короткого замикання.

Кілька інших кутів, головним чином, залежать від середовища, в якому ви будете використовувати високовольтний перемикач, температуру, вологість, корозійну активність необхідно враховувати в поєднанні з навколишнім середовищем, щоб визначити, чи існує більш цілеспрямована функція безпеки та захисту, і якщо робоча частота більш часта, також необхідно вибрати відповідний, який відрізняється від загального призначення.

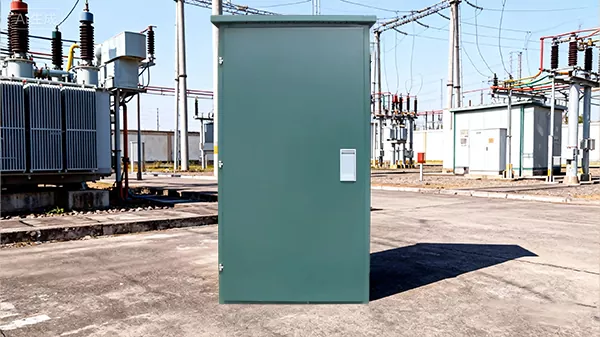

Виберіть Ceho'sРозгалужувальна коробка кабелющоб допомогти вам ефективно та безпечно керувати кабелями у складній інфраструктурі живлення, даних та зв’язку. Ці продукти ефективно захищають з’єднання від небезпеки навколишнього середовища, механічного впливу та несанкціонованого доступу, зберігаючи при цьому систематичну проводку, підвищуючи надійність, безпеку та легкість обслуговування.

Які основні перевірки безпеки перед введенням в експлуатацію кабельної розгалужувальної коробки?

Підтвердьте, щоящик відділенняповністю знеструмлений і заблокований.

↓

Усі кабельні з’єднання затягнуті з відповідним моментом затягування або відрегульовані, якщо ні, інакше може статися перегрів.

↓

Переконайтеся, що кожна гілка встановлена ​​з правильним запобіжником або вимикачем відповідно до конструкції системи.

↓

Усі невикористані точки входу кабелю мають бути належним чином закриті заглушками, щоб зберегти IP-захист, підтвердьте це.

↓

Чи правильно заземлені корпуси та шини?

↓

Виконайте випробування опору ізоляції та безперервності, як того вимагають правила.

Особливості навколишнього середовища та встановлення

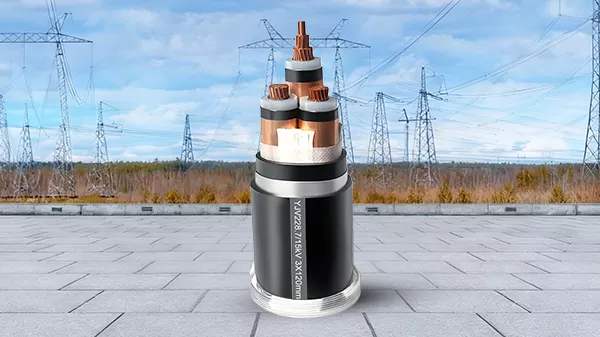

Ceho може постачати розподільні пристрої, трансформатори, підстанції та інше електричне обладнання, а кабелі також важливі для електричних систем, які також є частиною наших комплексних рішень. Ми суворо дотримуємося галузевих стандартів, передових технологій і маємо довший термін служби.

Які типи кабелів ми пропонуємо?

Ceho пропонує кабелі низької, середньої та високої напруги.

Кабель низьковольтнийконструкція проста, діапазон напруги нижче 0,6/1 кВ, але хоча конструкція проста, вона повинна мати зносостійкість, стійкість до корозії та вогнезахисні функції.

Діапазон напругикабелі середньої напругистановить від 1 кВ до 35 кВ, ізоляція та опір напрузі кращі, а вимоги до зовнішнього захисту вищі. Будемо використовувати багатошарову ізоляційну конструкцію.

Діапазон напругивисоковольтні кабеліперевищує 35 кВ, між 35 кВ і 220 кВ. Вам потрібно вибрати це для передачі електроенергії на великі відстані. Конструкція цього типу виробу є більш відповідальною, ніж попередні два, з високими характеристиками ізоляції та більш перевіреною стійкістю до напруги.

Діапазон застосування

Це також потрібно розрізняти відповідно до типу напруги кабелю живлення, і загальне використання безумовно спричинить проблеми. Кабелі низької напруги Ceho можна використовувати в будинках, промислових будівлях, торгових центрах, офісних будівлях та інших місцях для передачі електроенергії різному кінцевому обладнанню та об’єктам.

Кабелі середньої напруги можуть підключати різне енергетичне обладнання, і їх часто можна побачити в системах передачі електроенергії між міськими розподільними мережами, промисловими об’єктами та підстанціями.

Кабелі високої напруги, згадані вище, лінії електропередачі надвисокої напруги, передача електроенергії на великі відстані, повинні використовувати такі кабелі.
