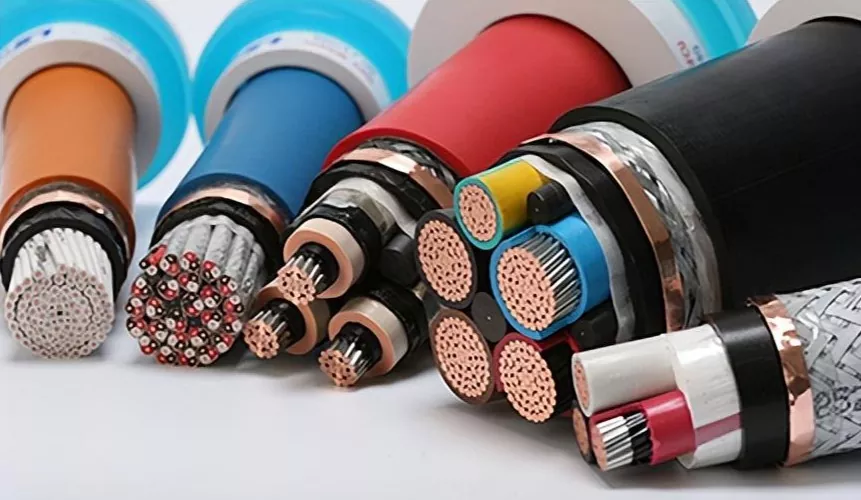

Кабель живлення низької напруги

Оптова торгівля кабелем живлення низької напруги безпосередньо на заводі – знижка 50% на оптові замовлення. Кабелі Ceho включають лотковий кабель UL потужності та кабелі CSA Teck 90 (3-жильні із заземленням або 4-жильні із заземленням), доступні в різних варіантах екранування або броні. Незалежно від того, який кабель ви виберете, ви відчуєте виняткову надійність і максимальну продуктивність. Силові кабелі низької напруги є важливими компонентами сучасних систем електроенергії, розробленими для ефективної передачі електроенергії в мережах низької (НН), середньої (СН) і високої (ВН) напруги. Ці електричні кабелі мають чудову провідність, надійну ізоляцію та чудову стійкість до тепла та погоди, що робить їх придатними для промислових, комерційних та інфраструктурних застосувань. Завдяки сучасним матеріалам і прецизійній інженерії кабелі живлення забезпечують безпечну, стабільну та тривалу передачу енергії в різноманітних середовищах.

Модуль визначення розміру кабелю низької напруги

Очевидно, що різні середовища встановлення вимагають різних конструкцій кабелів і матеріалів. Модуль вибору Ceho може розрахувати розміри кабелю для певних місць у мережі на основі будь-якого з наступних стандартів:

● Стандарт IEC 60364 5-52: Електричні установки низької напруги. Частина 5-52. Вибір і встановлення електричного обладнання. Кабельні системи.

● Метод NEC: Національний електротехнічний кодекс NFPA-70-2011.

Цей модуль підходить для радіально збалансованих трифазних/однофазних систем. Розрахунок підтримує провідні матеріали з міді або алюмінію, а також ізоляційні матеріали або типи кабелів, що відповідають відповідним стандартам.

Розрахунки

● Пропускна здатність по струму – враховуючи спосіб встановлення кабелю, програмне забезпечення визначає розмір кабелю на основі встановленої пропускної здатності по струму. Фактори, які слід враховувати під час вибору кабелів живлення низької напруги, включають, але не обмежуються цим, термічний опір ґрунту та температуру, а також групування ланцюгів.

● Обмеження падіння напруги за нормальних робочих умов – розраховується на основі стандартної формули падіння напруги. Програмне забезпечення визначає розмір кабелю на основі вказаних меж падіння напруги. Силові кабелі низької напруги враховують опір, реактивний опір і довжину кабелю, надають дані про максимально допустиме падіння напруги.

● Стійкість до короткого замикання (лише стандарт IEC) – розраховує підвищення температури короткого замикання на основі максимального струму замикання та тривалості замикання. Ці параметри можуть бути визначені або засновані на проведеному аналізі короткого замикання.

● Якщо на одному пристрої виконується кілька розрахунків, оптимальні розміри будуть визначені, а з бібліотеки кабелів будуть рекомендовані конкретні кабелі.

● Струм повного навантаження та коефіцієнт потужності можуть ґрунтуватися на проведеному аналізі потоку потужності або визначатися користувачем.

Кабельна бібліотека

Тип кабелю є ключовим фактором при виборі кабелю. Програмне забезпечення Ceho містить повну бібліотеку кабелів, що містить одножильні, трижильні та трижильні кабелі із заземлюючим провідником. Усі номінальні дані та конфігурація кабелю доступні для розрахунку.

8 кроків до вибору та розміру кабелю живлення низької напруги

1. Визначте вимоги до навантаження

Розрахуйте поточне споживання на основі потужності обладнання, часу роботи та типу навантаження (безперервне/переривчасте), щоб переконатися, що кабель може стабільно нести навантаження протягом тривалого часу. ‌

2. Виберіть тип кабелю

Виберіть ізоляційні матеріали (наприклад, зшитий поліетилен), матеріали для провідників (мідь або алюміній) і конструкції (одножильні або багатожильні) на основі сценаріїв застосування (таких як атомні електростанції, промислове чи цивільне використання). ‌

3. Розрахувати напругу по струму

Розрахуйте допустиму пропускну здатність за струмом на основі площі поперечного перерізу кабелю, температури навколишнього середовища та способу прокладки (наприклад, прямого закопування, через трубу або над головою), щоб переконатися, що вона не перевищує номінального значення. ‌

4. Розгляньте захист від короткого замикання

Перевірте стійкість кабелю до короткого замикання, щоб переконатися, що він може витримати певний період часу під дією струму пошкодження (наприклад, здатність короткого замикання, необхідна для атомної електростанції AP1000). ‌

5. Оцініть падіння напруги

Обчисліть падіння напруги в лінії та переконайтеся, що коливання напруги в кінці перебувають у допустимому діапазоні (зазвичай ≤5%), щоб уникнути ненормальної роботи обладнання. ‌

6. Економічний аналіз

Порівняйте початкові інвестиції (CAPEX) і експлуатаційні витрати (OPEX) кабелів із різними поперечними перерізами та виберіть рішення з найкращою довгостроковою вартістю. ‌

7. Скорегуйте фактори середовища

Відкоригуйте пропускну здатність кабелю по струму: використовуйте його зі зниженою потужністю в середовищах з високою температурою та вибирайте стійкі до погодних умов матеріали у вологих або корозійних місцях. ‌

8. Дотримуватись правил техніки безпеки

Дотримуйтесь таких стандартів, як UL або ETAP, щоб переконатися, що вибір кабелю живлення низької напруги відповідає вимогам щодо запобігання пожежі, вибуху та безпеки персоналу (таким як захист від дуги).
