Кабель живлення середньої напруги

Cceho є провідним виробником і постачальником силових кабелів середньої напруги, що пропонує послуги OEM/ODM за конкурентоспроможними заводськими цінами! Кабель з номінальною напругою 5-35 кВ використовується для розподільних ланцюгів у промислових і комерційних установках. Кабель живлення середньої напруги придатний для використання у вологих або сухих місцях, встановлюється в каналах, повітроводах і відкритому повітрі, в повітрі або безпосередньо в землю, як це дозволено NEC. Температура не повинна перевищувати 105°C (MV105).

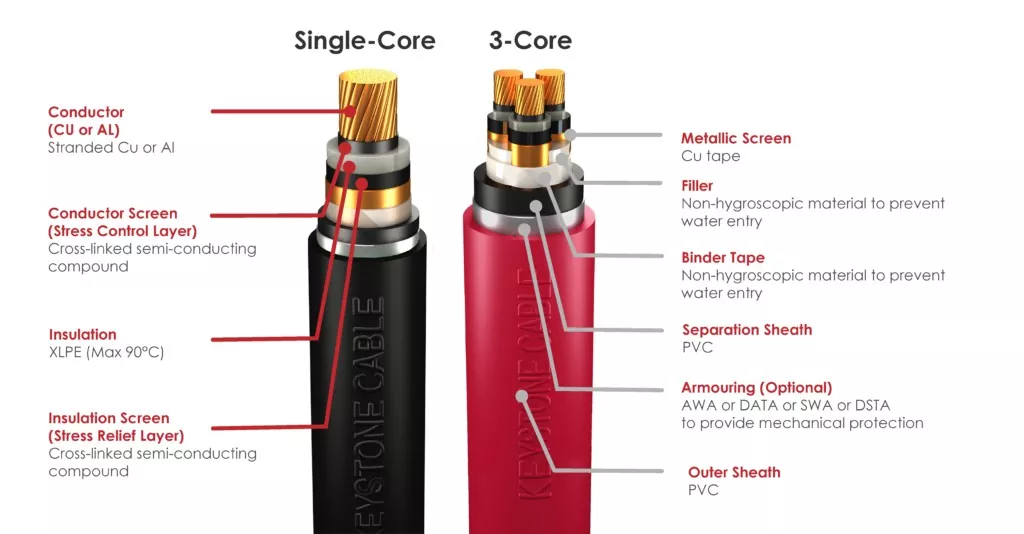

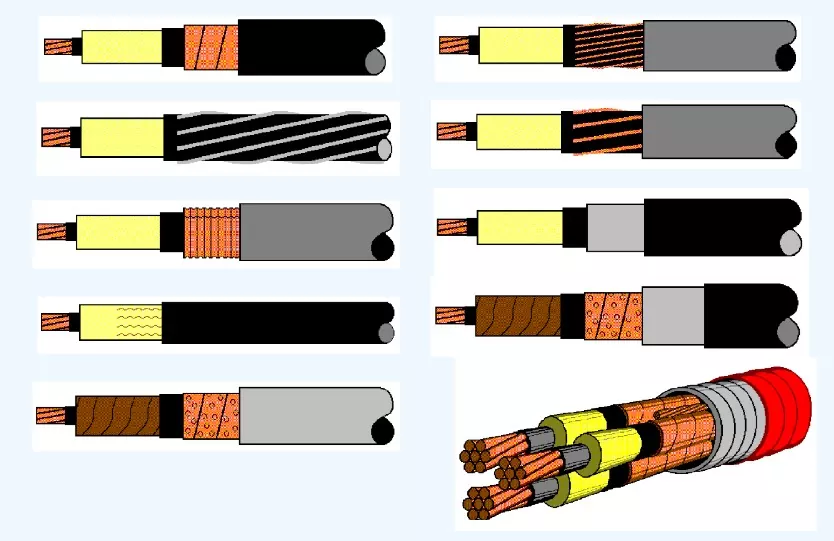

Конструкція кабелю середнього напруги

Диригент

Існує 2 типи провідників, які ми використовуємо для побудови наших кабелів середньої напруги: мідь і алюміній.

· Мідь: виготовлена ​​з електролітичної міді з чистотою понад 99,95%.

· Алюміній: витягнутий з алюмінієвих злитків з мінімальною чистотою 99,70%.

Екран провідника

Наш екран провідника — це екструдована зшита напівпровідникова суміш, яка покриває металевий провідник. Цей шар діє як точка напруги в ізоляції, потенційно послаблюючи її тривалу довговічність.

Ізоляційний екран

Ізоляційний екран — це зшита напівпровідникова суміш, екструдована поверх ізоляції. Він забезпечує гладку поверхню, слугуючи перехідним матеріалом між ізоляцією, де існує електричне поле, та провідним металевим екраном, де електричне поле дорівнює нулю. Таким чином, це зменшує навантаження на ізоляційний шар.

Металевий екран

Металевий екран зазвичай складається з шару спірально накладеної мідної стрічки з перекриттям поверх ізоляційного екрана. Металевий екран у 3-жильному кабелі гарантує, що електричне поле залишається всередині кабелю.

Кабель (необов'язково)

Для 3-жильних кабелів ідентифікаційні тао (коричневий, чорний, сірий) розміщуються під металевим екраном перед тим, як укласти жили.

Негігроскопічний поліпропіленовий наповнювач наноситься між укладеними жилами, щоб забезпечити круглу форму всього кабелю. Поліпропіленова(і) стрічка(и) або стрічка(и) PETP (поліестер) використовується як бар’єрна стрічка поверх укладених сердечників.

Роздільна оболонка (додатково)

Усі броньовані кабелі включають екструдований шар розділової оболонки з чорного ПВХ, MDPE або LSZH, нанесений на серцевину або укладені жили для запобігання корозії шляхом розділення різних металів і уникнення гальванічних ефектів.

Броня (необов'язково)

У броньованих кабелях броня накладається на розділову оболонку для додаткового механічного захисту. Одножильні кабелі використовують алюмінієві дроти (AWA), подвійну алюмінієву стрічкову броню (DATA), тоді як багатожильні кабелі використовують оцинковану сталеву дротяну броню (SWA) або подвійну оцинковану сталеву стрічкову броню (DSTA).

Зовнішня оболонка

Усі силові кабелі середньої напруги мають зовнішню оболонку з екструдованого шару ПВХ, поліетилену поліетилену або поліетилену поліетилену LSZH на серцевині, жилі або броні. Ця зовнішня оболонка, зазвичай чорна, захищає кабелі від сонячного світла та термітів. За домовленістю між виробником і покупцем можливе також надання іншого кольору.
