GW9 Відкритий високовольтний ізолятор

Ceho є виробником і постачальником, що спеціалізується на постачанні зовнішнього високовольтного ізолятора GW9. Перемикачі серії GW9 підходять для зовнішнього високовольтного електричного обладнання з трифазним змінним струмом 50 Гц з номінальною напругою 0 кВ/15 кВ/20 кВ. Застосовуються для електричної ізоляції високовольтних ліній електропередач під час перемикання без навантаження, обслуговування високовольтних шин, автоматичних вимикачів та іншого електрообладнання, а також для електричної ізоляції високовольтних ліній, що знаходяться під напругою. Наш продукт можна розділити на схеми ізоляції малих конденсаторів і індуктивного струму. Його структура проста та розумна, використовує мідно-алюмінієві аксесуари, герметичний корпус з нержавіючої сталі та гарячеоцинковану основу, що забезпечує чудову стійкість до тиску та корозії та надійну роботу. Легкий і простий в установці, не потребуючи регулярного чищення або обслуговування, він підходить для різних ділянок і відгалужень розподільних ліній 10-20 кВ у міських і сільських районах, а також ділянок обслуговування з добре видимими точками відключення. Недорогий зовнішній високовольтний ізолятор GW9 — це зручний зовнішній високовольтний електричний пристрій.

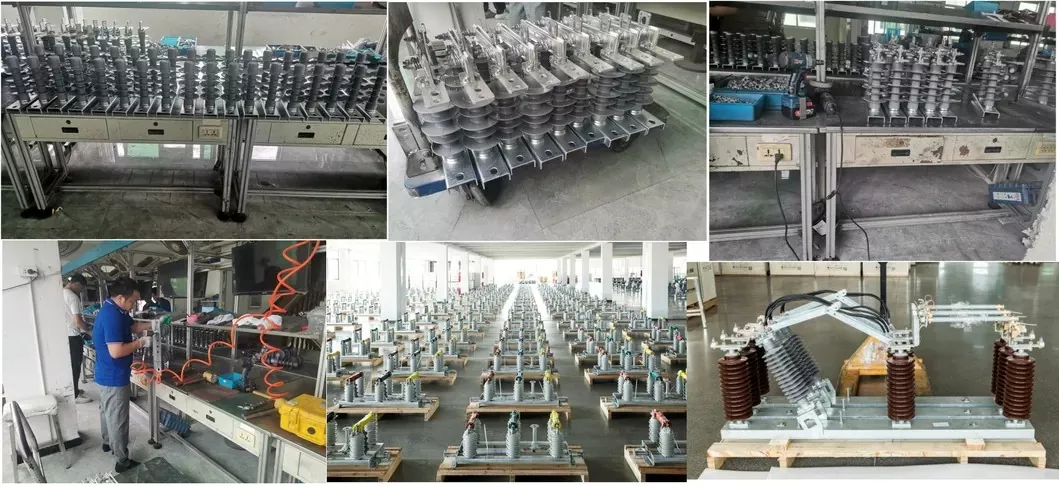

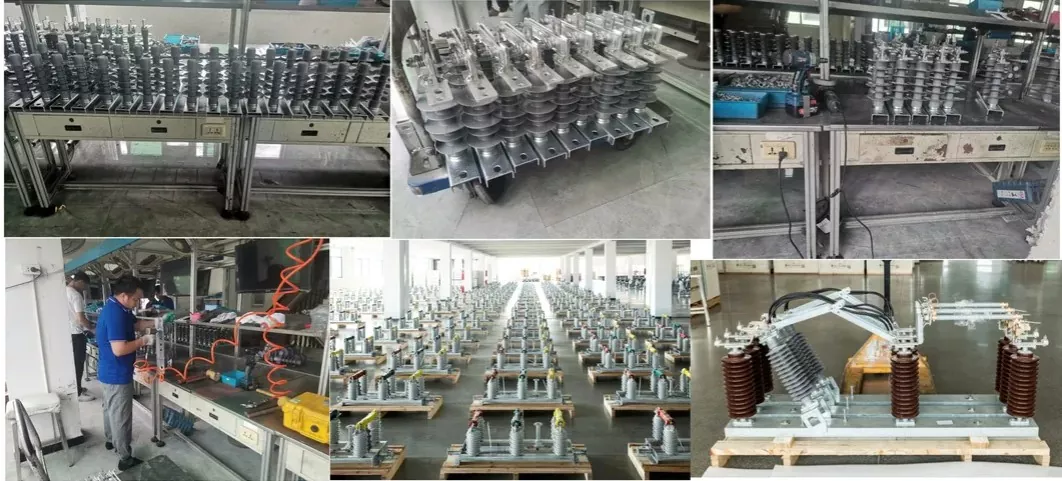

Наша фабрика

Зовнішній високовольтний однофазний роз’єднувач змінного струму серії (H)GW9-12 (далі – «роз’єднувач») використовується для комутації ліній 10 кВ під напругою та без навантаження, а також для електричної ізоляції відремонтованих високовольтних шин, автоматичних вимикачів та іншого електрообладнання від високовольтних ліній під напругою.

Роз’єднувачі/ізоляційні вимикачі відповідають технічним стандартам GB/T 1985-2014 ізоляторів напруги та струму та заземлювачів, DL/T 486-2010 високовольтних ізоляторів змінного струму та заземлювачів.

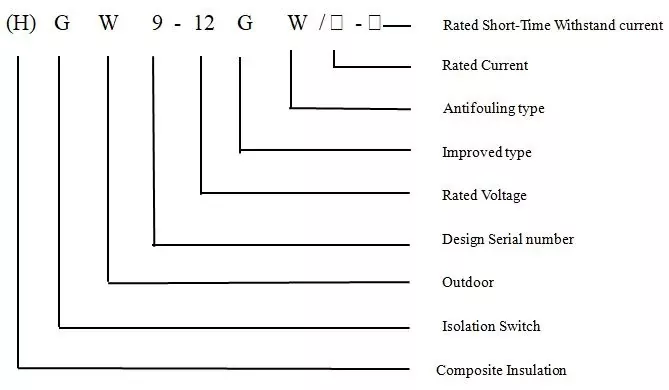

МОДЕЛЬ І ЗНАЧЕННЯ

Умови навколишнього середовища для використання

1. Висота: не перевищує 1000 метрів. Якщо висота над рівнем моря перевищує 1000 метрів, номінальний рівень теплоізоляції слід відповідно відрегулювати.

2. Температура навколишнього середовища: верхня межа +45 ℃, нижня межа -40 ℃, середня температура найспекотнішого місяця 30 ℃, максимальна денна різниця температур 25 K.

3. Інтенсивність сонячного випромінювання (на вулиці): 0,1 Вт/см²

4. Швидкість вітру/тиск вітру (на вулиці): 0,5 м/с / 700 Па

5. Ступінь забруднення: клас E

6. Товщина глазурі: не більше 20 мм

7. Вологість: середньодобова відносна вологість не перевищує 95%, середньомісячна відносна вологість не перевищує 80%

8. Сейсмічні характеристики: Горизонтальне прискорення 0,3 м/2, вертикальне прискорення 0,15 м/с²

9. Коефіцієнт безпеки: триперіодна хвиля синусоїдального резонансу, коефіцієнт безпеки більше 1,67.

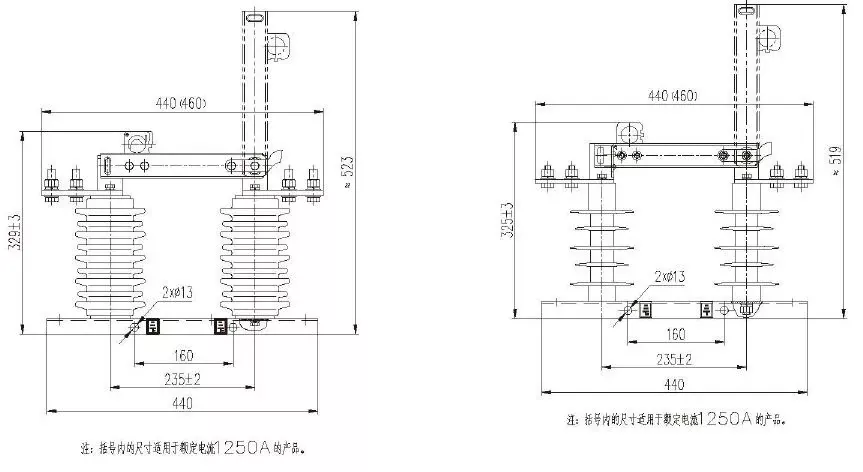

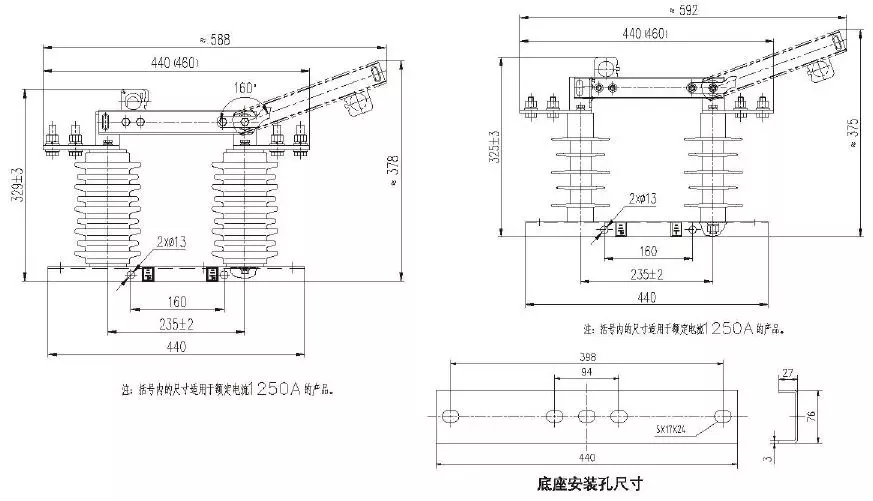

КОНСТРУКЦІЯ ТА МОНТАЖНІ РОЗМІРИ

Технічні дані

Ключові переваги

1. Значно покращена структура продукту та стійкість до корозії. У закритому стані провідна пластина має функцію самоблокування. Щоб відкрити, просто потягніть за гачок, щоб автоматично розблокувати. Основа оснащена струмопровідною пружиною і кришкою пружини; самоблокуючий пристрій містить запірну пластину, запірний гак і пружину запірного гака. Усі стандартні деталі виготовлені з немагнітної нержавіючої сталі SUS304 з яскравим покриттям і чудовою стійкістю до корозії.

2. Струмопровідна пластина не має фіксатора; максимальний кут розкриття повороту становить не менше 160 градусів, а основа провідної пластини не має затискачів з нержавіючої сталі. Для підтримки сили затиску контакту використовуються процеси пасивації, клепки та високоеластичної установки.

3. Компоненти основної схеми зовнішнього високовольтного ізолятора GW9 використовують червону мідь T2. Стаціонарні контакти та клеми цілісно формовані, що повністю вирішує проблеми з контактами, спричинені зварюванням стаціонарних контактів та клем у минулому.

4. Усі провідні компоненти в головному ланцюзі посріблені товщиною не менше 20 мм і проходять герметичну антиокислювальну обробку. Поверхневе покриття є яскравим і міцним, має сильну стійкість до окислення, відмінну провідність і опір ланцюга 80 мм Ом.

5. Клеми електропроводки мають структуру з подвійним отвором, виготовлену з твердого мідного сплаву, із зовнішнім срібним покриттям.

6. Цей перемикач використовує контактну пружину зовнішнього тиску, при цьому провідні контакти контактують із структурою «фіксованої дуги», забезпечуючи високорівномірний тиск і функцію самоочищення. Контактний тиск залишається постійним протягом тривалого часу, забезпечуючи безпеку та надійність виробу під час експлуатації на великій відстані.

7. Ізолятор виготовлено з високоміцного композитного матеріалу з кераміки або силіконового каучуку та розроблено з великою відстанню витоку, що відповідає вимогам класу E щодо забруднення, має хороші властивості проти забруднення та характеристики роботи на великих відстанях.

8. Мінімальна відстань від рухомих частин зовнішнього високовольтного ізолятора GW9 до землі перевищує 200 мм, а відстань між розривами більше 230 мм, що робить його придатним для високогірних районів.
