Розшифровка логіки захисту низьковольтних вхідних шаф: як досягти безпечного та надійного джерела живлення?

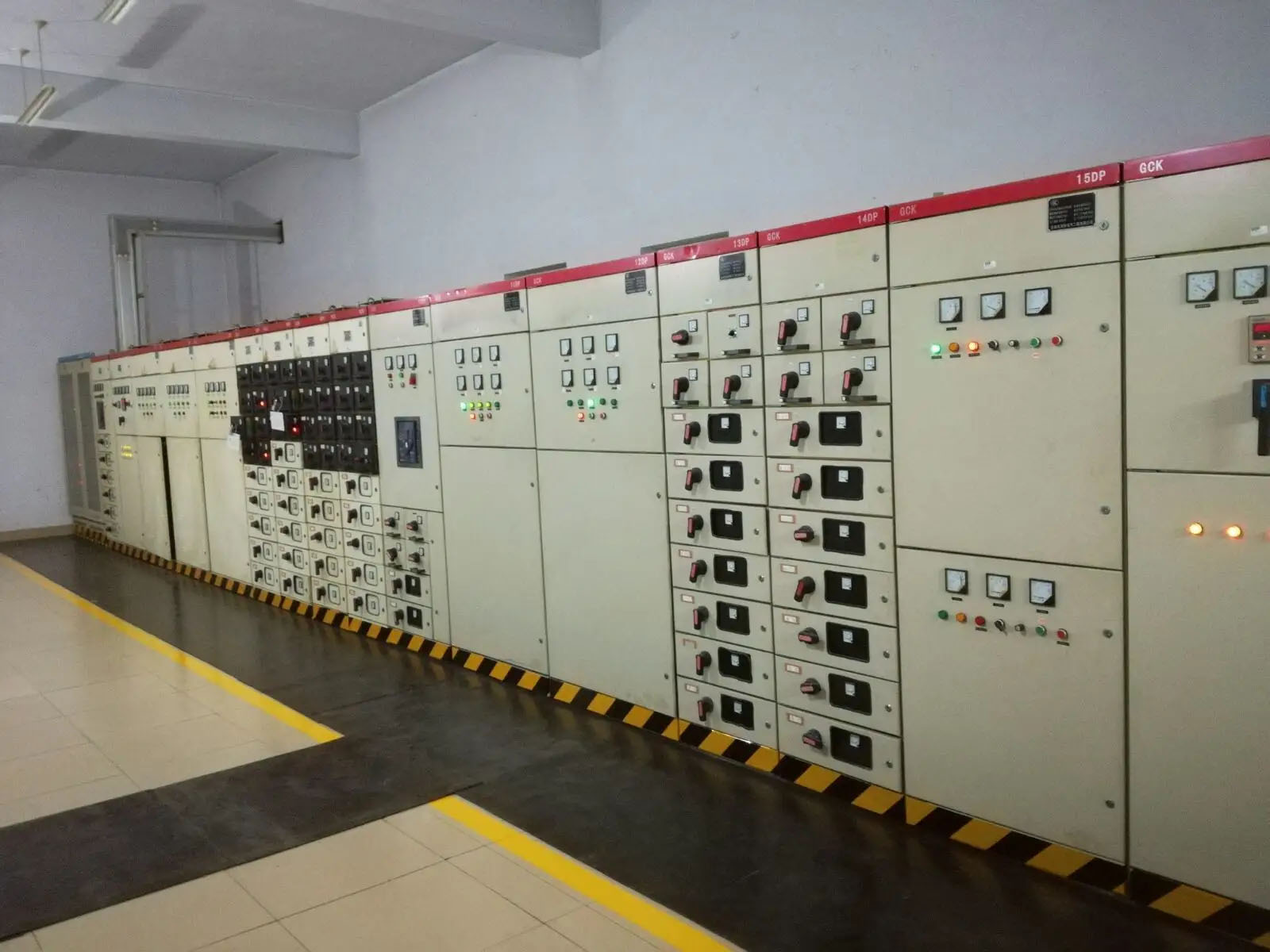

I. Електрична безпека та позиціонування на рівні системи

Як загальний вхід живлення всієї низьковольтної системи розподілу електроенергії, він є основним захисним шлюзом для розподілу електроенергії всієї станції. Збої вплинуть на всю низьковольтну систему, тому надійність є головним пріоритетом.

Необхідно чітко розрізняти логіку вхідної лінії, з’єднання шини та вихідної лінії, щоб запобігти неправильному паралельному з’єднанню та неправильній передачі електроенергії.

Відповідати вимогам щодо координації ізоляції системи; номінальна напруга ізоляції, витримувана напруга промислової частоти та безпечні відстані між фазами/фазами та землею повинні відповідати нормам для запобігання витоку, пробою та міжфазного короткого замикання.

II. Основні електричні характеристики (тверда технологія)

Номінальна робоча напруга сумісна з фазовою напругою системи та мережевою напругою, що забезпечує тривалу роботу без перевищення номінальної витримуваної напруги та адаптацію до частоти живлення та гармонік на місці.

Номінальна безперервна пропускна здатність по струму: необхідно контролювати тривале підвищення температури шафи, головної шини, вхідного кабельного з’єднання та корпусу автоматичного вимикача, і на контактах і мідних шинах не повинно відбуватися перегріву, зміни кольору або абляції.

Стійкість до короткого замикання та відключаюча здатність

Гранична/робоча вимикаюча здатність при короткому замиканні повинна бути більшою за максимальний струм короткого замикання внутрішньої системи.

Короткочасний витримувальний струм і піковий витримуваний струм відповідають стандартам; корпус шафи не повинен деформуватися, шина не повинна бути зміщена, а ізоляційні частини не повинні лопнути від удару короткого замикання.

Конструкція підвищення температури та розсіювання тепла: вентиляційні канали шафи розумні, з плавним входом і випуском повітря вгорі та внизу; немає акумуляції тепла в щільних зонах ошиновки і вимикача, а підвищення температури відповідає нормам при тривалій експлуатації під великим навантаженням.

III. Логіка захисту та функції керування

Основні засоби захисту: тривала затримка від перевантаження, короткочасна затримка від короткого замикання, миттєве коротке замикання та захист від замикання на землю. Крива захисту відповідає характеристикам нижнього навантаження.

Оснащений функцією відключення при зниженні напруги/зниженні напруги, яка автоматично вимикається, коли мережа живлення втрачає живлення, і запобігає повторному самозамиканню, коли живлення відновлюється.

Ієрархічна координація налаштувань захисту: захист вхідної лінії має бути вибірково скоординований із захистом вихідної лінії нижче за течією, щоб уникнути повного відключення основної вхідної лінії через незначні несправності в нижній частині.

Надійна вторинна ланцюг: джерело живлення керування, ланцюги замикання та розмикання, а також ланцюги блокування підключаються стандартно, без віртуального з’єднання чи неправильної роботи.

Логічна блок-схема захисту вхідної шафи низької напруги (текстова версія)

a. Загальна блок-схема потоку сигналу

Струм первинного основного кола → Відбір проб трансформатора струму (CT) → Інтелектуальний контролер (ACB Release) → Логічне рішення: Довга затримка / Короткочасна затримка / Миттєва / Замикання на землю / Низька напруга → Відповідайте налаштуванню дії → Видайте команду відключення → Механізм відключення автоматичного вимикача → Розірвіть вхідне основне коло

b. Блок-схеми чотирьох основних гілок захисту

Логіка захисту від тривалої затримки перевантаження. Струм навантаження перевищує стандарт → Зразки КТ і надсилаються до контролера → Відповідає кривій тривалої затримки, оберненої за часом → Довга затримка для незначного перевантаження, коротка затримка для сильного перевантаження → Затримка закінчується → Відключення

Логіка захисту від короткого затримки короткого замикання. Коротке замикання відбувається в нижньому ланцюзі → Струм короткого замикання запускає контролер вхідної лінії → Вхідна лінія встановлює короткочасну затримку 0,1～0,3 с → Спочатку дочекайтеся миттєвого спрацьовування автоматичного вимикача вихідної лінії, щоб усунути несправність → Якщо вихідна лінія не вимикається / несправність не усунуто → Затримка закінчується → Відключення вхідної лінії (запобігання перевищенню)

Логіка миттєвого захисту від короткого замикання. Серйозне коротке замикання поблизу збірної шини або всередині вхідної лінійної шафи → Струм короткого замикання значно перевищує миттєве налаштування → Запуск безпосередньо без короткочасної затримки або очікування → Контролер негайно видає команду → Автоматичний вимикач спрацьовує миттєво

Логіка захисту від замикань на землю. Метод 1: ТТ нульової послідовності збирає векторну суму трьох фаз + N. Метод 2. Контролер обчислює струм нульової послідовності через роботу трифазного струму → Виявляє, що незбалансований струм нульової послідовності перевищує стандарт → Визначає однофазне заземлення/пошкодження ізоляції та витік → Сигнал тривоги або затримка/миттєве відключення

в. Логічна блок-схема захисту від зниження/втрати напруги

Напруга вхідної мережі падає / зовнішня електромережа втрачає живлення → Розчіплювач мінімальної напруги контролює напругу в режимі реального часу → Напруга нижча за встановлений поріг → Спрацьовує розчіплювач мінімальної напруги → Примусове відключення → Автоматичне повторне вмикання не дозволяється після відновлення електромережі; закриття можна виконати лише за допомогою ручного/логічного дозволу

d. Логічна блок-схема блокування для подвійних вхідних ліній + шини (блокування трьома перемикачами)

1# Вхідна лінія закрита

↓

Електричні допоміжні контакти + механічний шатун

↓

Заблокуйте ланцюги замикання 2# вхідної лінії та шини

2# Вхідна лінія закрита

↓

Одночасно заблокуйте ланцюги замикання 1# вхідної лінії та шини

Автобусний зв'язок закритий

↓

Одночасно заблокуйте ланцюги замикання вхідних ліній 1# і 2#

Основне правило: тільки два з трьох перемикачів можуть бути в закритому положенні в будь-який час; категорично забороняється замикати всі три вимикачі одночасно.

д. Логічна блок-схема координації захисту верхнього та нижнього рівнів

Шафа вихідної лінії: Миттєве відключення через коротке замикання → Координація кроків різниці в часі → Шафа вхідної лінії: Відключення через короткочасну затримку через коротке замикання → Реалізація: Несправності нижнього потоку відключаються перемикачами нижнього потоку, а не основною вхідною лінією, що забезпечує селективність джерела живлення.

IV. Механічне та електричне блокування (найвищий пріоритет)

Одна вхідна лінія: механічне блокування між дверцятами шафи та вимикачем; двері не можна відкрити, коли вони закриті, і вимикач змушений спрацьовувати, коли двері відкриваються, щоб запобігти випадковому проникненню в живий інтервал.

Сценарій подвійних вхідних ліній + з’єднання шин: подвійне блокування електричного блокування та механічного блокування, суворо забороняючи одночасне замикання двох вхідних ліній і незаконне паралельне з’єднання вхідних ліній та з’єднання шин, щоб запобігти циркуляції, короткому замиканню та перегоранню трансформатора.

Механічна конструкція самого автоматичного вимикача є надійною, із замиканням і розмиканням на місці, без заклинювання та надійною роботою механізму накопичення енергії.

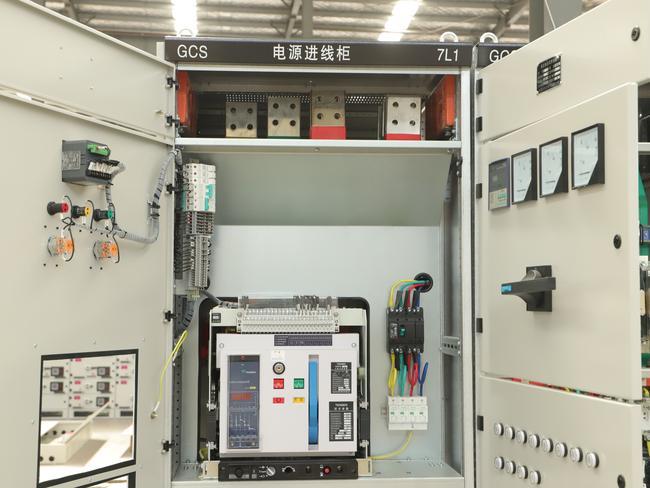

V. Конструкція шафи та технологія збірних шин

Міцність плити корпусу та жорсткість рами достатні, щоб протистояти впливу електрорушійної сили короткого замикання без тряски та деформації.

Специфікації основних шин, розташування та ізоляційні опори відповідають нормам; розташування фаз є стандартним, а ізоляційні перегородки між фазами та між фазами та землею завершені.

Повна система заземлення: рама шафи, двері, бічні панелі та шафа шини надійно заземлені в центрі з безперервним і безперервним шляхом заземлення.

Рівень захисту адаптований до навколишнього середовища на місці, запобігаючи потраплянню пилу, бризок і дрібних тварин у шафу, що може спричинити коротке замикання.

VI. Конфігурація моніторингу та відображення

Стандартний моніторинг струму та напруги в реальному часі, який може перевіряти трифазний баланс та відхилення напруги.

Оснащений пристроєм відображення в реальному часі, щоб інтуїтивно визначити, чи вхідна лінія активна, запобігаючи випадковому дотику та неправильному обслуговуванню.

Необхідна конфігурація моніторингу температури та вологості, а також запобігання та контроль утворення конденсату в шафі для запобігання погіршенню ізоляції, спричиненому вологою конденсацією.

VII. Адаптація до середовища та експлуатації

Адаптація до висоти на місці, температури та вологості, пилу та корозійного газу; ізоляційні частини та корпус шафи відповідають стандартам антикорозійної та атмосферної стійкості.

Конструкція для запобігання утворенню конденсату та цвілі в шафі; пристрої опалення та осушення встановлюються у вологих приміщеннях.

Зарезервуйте простір для обслуговування та простір для входу та виходу кабелю; електропроводка акуратна, а первинний і вторинний контури прокладені окремо, щоб уникнути перешкод.

VIII. Експлуатація та технічне обслуговування та перевірка безпеки

Оснащений очевидними точками зламу для надійної ізоляції джерела живлення під час обслуговування.

Здатність реалізувати маркування відключення електроенергії та процес обслуговування блокування з безпечними умовами експлуатації.

Компоненти розумно розташовані, що полегшує щоденну перевірку, вимірювання температури, затягування та заміну компонентів у більш пізній період, без тупиків технічного обслуговування.

Резюме

Вхідний шафа низької напруги є основним шлюзом системи розподілу електроенергії низької напруги, який виконує важливі завдання доступу до джерела живлення, захисту безпеки та розподілу навантаження. Його основні проблеми зосереджені на восьми аспектах: позиціонування електробезпеки, основні електричні характеристики, логіка захисту та керування, захист із блокуванням, технологія шафи та шини, конфігурація моніторингу, адаптація до навколишнього середовища та безпека експлуатації та обслуговування. Серед них логіка захисту (включаючи захист від перевантаження, короткого замикання, замикання на землю, захист від зниженої напруги) і подвійне блокування (механічне та електричне) є ключовими для забезпечення безпечної та стабільної роботи шафи, що може ефективно запобігати поширенню несправності, неправильній роботі та нещасним випадкам із безпекою. Раціональне узгодження всіх показників і суворе дотримання технічних стандартів є передумовою тривалої надійної роботи низьковольтної ввідної шафи.

FAQ (Часті запитання)

Q1: Яка основна роль вхідної шафи низької напруги в системі розподілу електроенергії?

A1: це загальний вхід живлення та первинний захисний шлюз низьковольтної системи, відповідальний за доступ до живлення, захист від несправностей і розподіл електроенергії вниз, і його надійність безпосередньо впливає на безпечну роботу системи.

Q2: Чому вибіркова координація налаштувань захисту важлива для вхідних лінійних шаф?

A2: Це гарантує, що несправності нижньої частини спрацьовують першими вимикачами вихідної лінії, уникаючи повного збою системи та забезпечуючи безперервність електропостачання.

Q3: Яка мета подвійного блокування (механічного + електричного) у сценарії подвійної вхідної лінії + шини?

A3: Це забороняє неправильне паралельне з’єднання вимикачів, запобігаючи циркуляційному струму, короткому замиканню та перегоранню трансформатора для забезпечення безпеки системи.

Q4: Які фактори слід враховувати при адаптації низьковольтної вхідної шафи до навколишнього середовища?

A4: Адаптація до висоти на місці, температури, вологості, пилу та корозійного газу; налаштуйте пристрої проти конденсації та відповідний рівень захисту.

Q5: Як забезпечити безпеку операцій з обслуговування низьковольтних вхідних шаф?

A5: Обладнайте очевидні точки зламу, застосуйте маркування та блокування при відключенні електроенергії та розумно розташуйте компоненти, щоб уникнути тупиків технічного обслуговування.
