Американська попередньо встановлена ​​підстанція коробкового типу

Ця американська попередньо встановлена ​​коробкова підстанція також оснащена різними пристроями безпеки, включаючи систему заземлення, пристрої захисту від несправностей і розрядники перенапруги, що забезпечує безпечну та надійну роботу енергосистеми в будь-який час. Крім того, дизайн продукту підкреслює простоту встановлення та експлуатації. Його попередньо зібрані компоненти включають трансформатори, автоматичні вимикачі та розподільні пристрої, що ефективно скорочує цикл встановлення та знижує витрати на оплату праці. Підстанція також оснащена передовою системою моніторингу, що дозволяє операторам контролювати та керувати енергосистемою в режимі реального часу через центральну диспетчерську. Збірна модульна підстанція в американському стилі — це високоякісне рішення для промислового та комерційного застосування, яке відповідає вимогам безпечного та надійного розподілу електроенергії економічно ефективним способом.

Технічні параметри

● Запобіжник

На стороні високої напруги американської попередньо встановленої коробкової підстанції використовується резервний захисний запобіжник і вставний запобіжник для повного захисту. Резервний захисний запобіжник — це масляний запобіжник високої напруги з обмеженням струму з великою вимикаючою здатністю. Вставні запобіжники спрацьовують лише тоді, коли всередині трансформатора є несправність. Двоіндукційний запобіжник забезпечує подвійний захист від струму та температури. Якщо він перегорів, сердечник запобіжника можна легко замінити на місці.

Будова та послідовність роботи

1. Макет

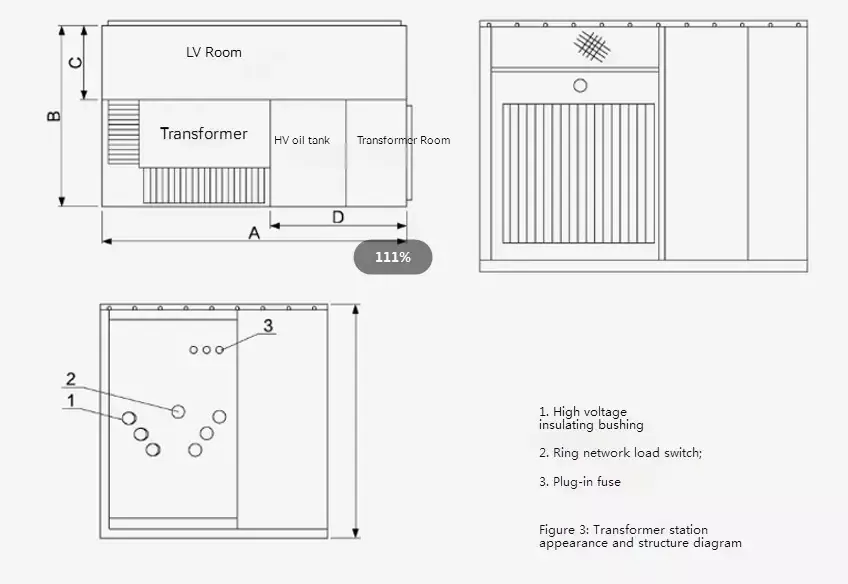

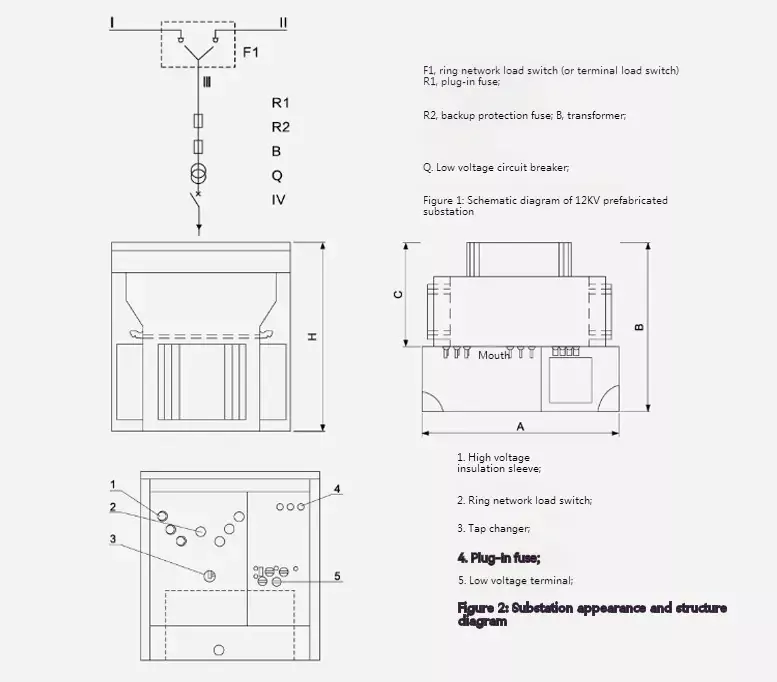

Форму та структуру американської попередньо встановленої коробчатої підстанції показано нижче. Резервуар розділений на верхній резервуар високого тиску та нижній резервуар трансформатора. Ці дві частини лише електрично з’єднані, а масло не циркулює. Серед них лінії «I» та «I» є кільцевими живильними мережами, гілка «ll» — це гілка трансформатора, а «V» — вихід низької напруги.

Підстанцію можна використовувати для системи живлення кільцевої мережі та системи живлення терміналів. Подача лінії та гілки "l III" перемикається перемикачем навантаження кільцевої мережі. У той же час сторона високої напруги трансформатора оснащена запобіжником на вхідному кінці, який може захистити ланцюг гілки та уникнути короткого замикання, перевантаження та перегріву. Ви також можете встановити високовольтні пристрої відображення та блискавку розрядники.і низьковольтний кінець трансформатора виводиться після проходження через амперметр і низьковольтний вимикач.

Розміри та вага

2. Трансформатор

Для американських попередньо встановлених коробчатих підстанцій ми використовуємо нові трифазні масляні трансформатори серій S9 та S11 з низькими втратами холостого ходу, низьким підвищенням температури, низьким рівнем шуму та малою висотою. Як втрати холостого ходу, так і втрати навантаження нижчі, ніж у оригінального трансформатора S9.

Трансформатор має повністю герметичну структуру для ефективної ізоляції забруднення повітря та вологи. У верхній частині масляного бака залишилася повітряна подушка розміром 40-90 мм, яка разом із гофрованою структурою корпусу масляного бака відіграє роль в охолодженні та зниженні внутрішнього тиску.

Розміри та вага
