Відкрита збірна підстанція європейського типу

Відкрита збірна підстанція європейського типу має інтегровану конструкцію «три в одному», яка поєднує високовольтні розподільні пристрої, трансформатори та низьковольтні розподільні пристрої для міцної повноти системи; Комплексний захист від високої/низької напруги забезпечує безпечну, надійну роботу та спрощене обслуговування; Він має компактні розміри, мінімальні інвестиції, короткий виробничий цикл і легку мобільність; Гнучкі конфігурації проводки; Унікальна структура: двошаровий стільниковий композитний корпус забезпечує надійну ізоляцію, розсіювання тепла, вентиляцію, естетичну привабливість і високий рейтинг IP. Матеріали корпусу включають нержавіючу сталь, титановий сплав, алюмінієвий сплав, холоднокатану сталь і сталь з кольоровим покриттям; Доступні різні конфігурації: загального призначення, у стилі вілли, компактні тощо. Високовольтні кільцеві головні блоки можуть бути оснащені терміналами автоматизації мережі (FTU) для надійного виявлення коротких замикань і однофазних замикань на землю. Має «чотири дистанційні» можливості (дистанційне керування, дистанційне вимірювання, дистанційна сигналізація, дистанційне регулювання), полегшуючи оновлення автоматизації розподільної мережі.

Технічні параметри

Примітка: Пункти 5 і 6 не потрібні, якщо потужність трансформатора менше 200 кВА.

Умови використання

Під час замовлення користувачам необхідно надати наступну інформацію:

• Висота: W 1000м;

• Температура навколишнього середовища: ·25. (:~+40. (:;

• Відносна вологість: середньодобове значення не більше 95%, середньомісячне значення не більше 90%;

• Антивібраційний рівень: горизонтальне прискорення 0,4 м/с2, вертикальне прискорення 0,15 м/с2;

• Будь ласка, підтвердьте, що місце встановлення не постраждає від сильних ударів, серйозного забруднення та хімічної корозії, а також що немає електропровідного пилу чи небезпеки вибуху. Якщо воно не відповідає вимогам нормальних умов використання, зверніться до Ceho для отримання рішення.

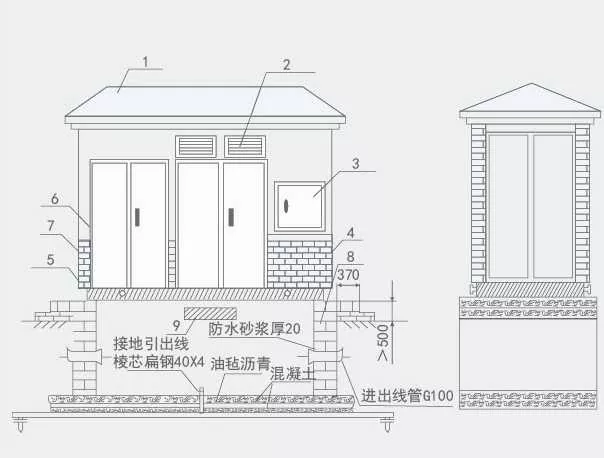

Креслення монтажних розмірів

1. Покрівля

2. Жалюзі

3. Зовнішня вимірювальна коробка

4. Підйомне кільце

5. Жорстке шасі

6. Двері

7. Стрічкова цегла, імітація цегляної поверхні стіни

8. Бетонний фундамент

9. Продух фундаменту гробниці

Потрібно знати при замовленні

Під час замовлення ви повинні надати таку інформацію:

· Вимоги до моделі, місткості, кількості, кольору та розміру, матеріалу оболонки;

· Модель трансформатора, продуктивність, режим підключення, діапазон відводів і вимоги до опору;

·Схема первинної проводки сторони високої напруги, модель компонента, технічні характеристики та вимоги;

·Трансформаторне масло (25 #, 45 #, масло з високою температурою займання);

·Вимоги до конфігурації для інтелектуальних мереж управління живленням або мереж управління власністю;

·Екологічні вимоги до використання.
