Географічна підстанція ящикового типу

Географічні підстанції коробчастого типу революціонізують розподіл електроенергії, пропонуючи компактні, ефективні та високонадійні рішення для сучасних електричних систем. Створені для задоволення зростаючих потреб урбанізації, промислового розвитку та розподіленого виробництва енергії, ці підстанції бездоганно поєднують елегантну естетику з розширеною функціональністю. Широко розгорнута в різноманітних сферах застосування — від міських мереж до проектів у сфері відновлюваної енергетики — ця підстанція забезпечує неперевершену універсальність. Цей посібник розповість про основні компоненти, принципи проектування та переваги контейнерних підстанцій, допомагаючи вам повністю зрозуміти їх ключову роль в модернізації енергетичної інфраструктури.

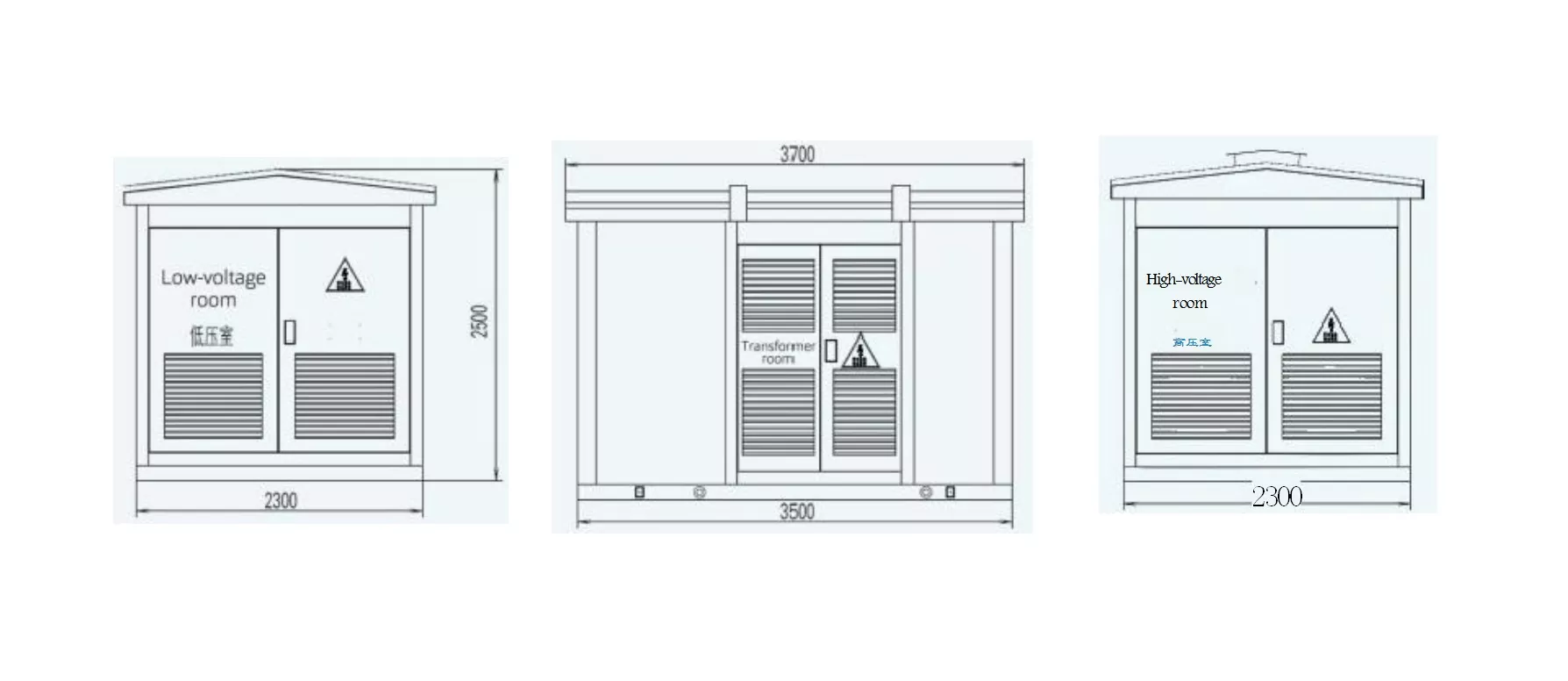

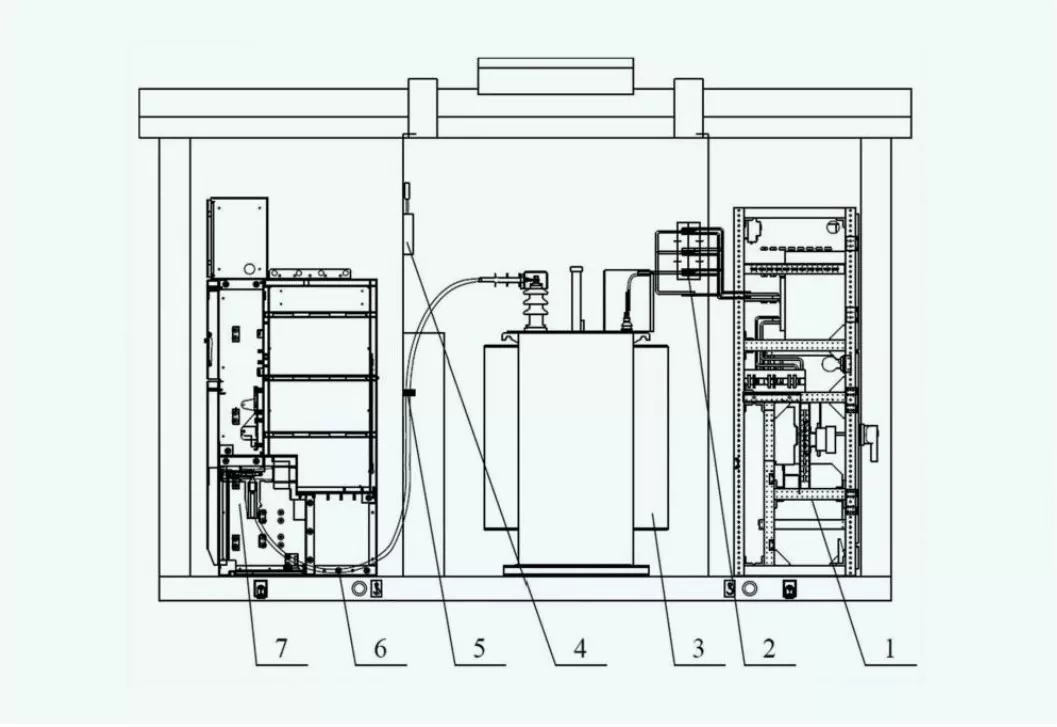

Креслення меж коробки: (взяти 630 кВА як приклад)

Ключові компоненти

●Розподільні пристрої високої напруги

Відповідає за введення та відключення джерела живлення високої напруги. Ключові технічні параметри включають номінальну напругу (12 кВ, 24 кВ або 36 кВ) і вимикаючу здатність при короткому замиканні (25 кА до 40 кА).

●трансформатор

Використовується для зниження високої напруги до нижчої корисної напруги. Параметри включають потужність (від 50 кВА до 2500 кВА), клас ізоляції та ефективність (зазвичай понад 98%).

● Низьковольтні розподільні пристрої

Відповідає за розподіл живлення кінцевим користувачам і забезпечує захист ланцюга. Компоненти включають автоматичні вимикачі, запобіжники та лічильники. Номінальна напруга в діапазоні від 0,4 кВ до 1 кВ і номінальний струм до 6300 А, залежно від застосування.

● Корпус

Корпус коробчатої підстанції може забезпечити фізичний захист і захист від навколишнього середовища. Наші продукти, як правило, мають рівень захисту IP54 або IP65, зовнішні та суворі умови мають високу адаптивність.

● Система допоміжного живлення

Це для живлення внутрішнього обладнання (вентиляторів, обігрівачів і освітлення). Параметри включають номінальну напругу (220 В або 110 В змінного/постійного струму) і потужність.

● Система охолодження

Переконайтеся, що трансформатори та інші компоненти працюють у межах температурних обмежень. Режим охолодження може бути природним повітряним охолодженням (AN) або примусовим повітряним охолодженням (AF), будь ласка, судіть відповідно до навантаження та навколишнього середовища.

● Система захисту та контролю

Він містить реле, блоки керування та контрольні пристрої для безпеки та стабільності системи. Налаштування захисту вимагають порогових значень струму та напруги, які застосовуються до всієї системи.

● Система заземлення

Забезпечує важливу безпеку від ураження електричним струмом і забезпечує розсіювання струму пошкодження. Система заземлення складається з оцинкованої сталевої або мідної стрічки, призначеної для низького опору, нижче 1 Ом у більшості установок.

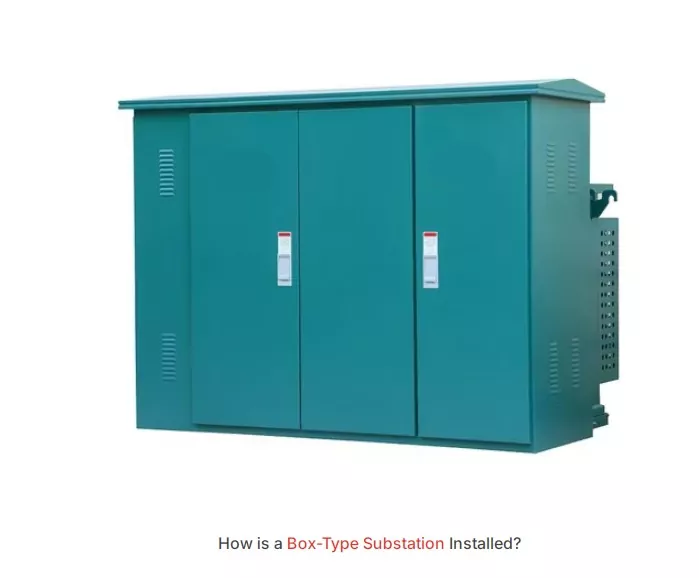

монтаж

Встановлення підстанції Geographic Box-Type складається з кількох ключових етапів.

1. Вибір і підготовка місця

Місце має бути рівним, стабільним і добре дренованим. Але також щоб відповідати вимогам безпеки та доступу, вибирайте відповідно до вашої фактичної ситуації.

2. Будівництво фундаменту

Побудуйте залізобетонні фундаменти, щоб витримати вагу підстанції та забезпечити стійкість конструкції.

3. Позиціонування та складання

Короб встановлюється на фундамент за допомогою підйомного обладнання та закріплюється від механічних зусиль за допомогою болтів або анкерів.

4. Електричне підключення

Підключіть вхідні та вихідні кабелі до клем високої та низької напруги. Зверніть увагу на те, що заземлення має бути правильним, це дуже важливо для безпеки системи.

5. Випробування та введення в експлуатацію

Повне встановлення Виконайте випробування опору ізоляції, калібрування захисних реле та функціональні перевірки всіх компонентів. Перш ніж увімкнути живлення підстанції, доцільно підтвердити місцеві електричні норми.
