BS Фотоелектричний коробчастий трансформатор

Електроенергія, вироблена фотоелектричними елементами, є низькою напругою постійного струму. Після збирання та інвертування в трифазну низьковольтну мережу змінного струму фотоелектричний коробчастий трансформатор BS підвищується до 10 кВ, 20 кВ або 35 кВ спеціальною фотоелектричною збірною підстанцією та підключається до мережі. Збірні фотоелектричні підстанції зазвичай мають кілька вхідних ліній низької напруги з окремим трансформатором на стороні низької напруги. Збірний трансформатор оснащено інтелектуальною системою керування, яка завантажує робочий стан кожного компонента в центральну диспетчерську для централізованого моніторингу.

Спеціалізовані збірні підстанції для виробництва енергії вітру використовуються для перетворення вихідної напруги 690 В від вітрових турбін на 10 кВ або 35 кВ для підключення до мережі. Як правило, генераторна установка використовується в поєднанні зі збірною підстанцією підвищення, і є лише одна вхідна лінія низької напруги.

BS Photovoltaic Box-Type Transformer і вітрогенераторні збірні підстанції зазвичай використовують конструкцію трансформатора, щоб зменшити розмір і площу, що полегшує транспортування та встановлення. Порівняно зі збірними підвищувальними підстанціями вони легші та завдяки виключенню потреби в додатковій системі охолодження трансформатора забезпечують вищу ефективність перетворення.

При використанні збірних підвищувальних підстанцій всередині можна встановлювати як масляні, так і сухі трансформатори.

Технічні параметри

Режим монтажу спеціальної коробчатої підстанції для виробництва фотоелектричної енергії та спеціальної коробчатої підстанції для виробництва вітрової енергії повинен визначатися відповідно до структурної форми, вибраної в проекті бібліотеки. Необхідно створити спеціальний монтажний фундамент і вжити необхідних заходів щодо заземлення та кріплення. Будь ласка, зверніться до основних методів виробництва та монтажу збірних коробчатих підстанцій і комбінованих трансформаторів.

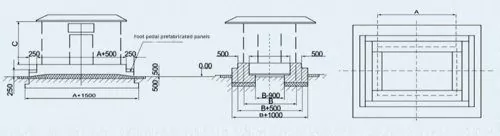

Базова схема встановлення

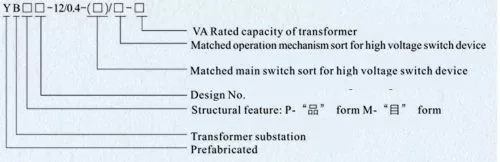

Модель і значення

Особливості продукту

1. Корпус трансформатора BS Photovoltaic Box-Type використовує передову технологічну конструкцію, має різноманітну надійну гарантію продуктивності, довговічність, теплоізоляцію, вентиляцію, стійкість до корозії, захист від пилу, водонепроникність, захист від дрібних тварин, гарний зовнішній вигляд. Матеріали оболонки можуть бути обрані пластиною з алюмінієвого сплаву, сталевою пластиною, композитною пластиною, пластиною з нержавіючої сталі та неметалічними матеріалами.

2. XGN15, HXGN17 або KNYN 28A можна вибрати як вхідну лінію, високовольтну вимірювальну лінію та високовольтну вихідну лінію для високовольтних розподільних пристроїв. Сторона високої напруги може бути організована в різні режими живлення, включаючи живлення кільцевої мережі, термінальне джерело живлення, подвійне джерело живлення тощо, і може бути встановлено з високовольтними вимірювальними елементами для задоволення вимог вимірювання високої напруги. Головний вимикач рекомендується використовувати вимикач навантаження або вакуумний автоматичний вимикач, компактну та розумну конструкцію та має хороший ефект проти неправильної роботи.

3. GGD, GCS або MNS можуть бути обрані як розподільний пристрій низької напруги, компенсація реактивної потужності та вихідна лінія низької напруги. Сторона низької напруги приймає структуру панелі/шафи, яка може виконувати функції розподілу електроенергії, розподілу потужності освітлення, компенсації реактивної потужності, вимірювання електроенергії тощо. Головний вимикач - це звичайний вимикач навантаження або інтелектуальний автоматичний вимикач, який є гнучким для встановлення та простим у експлуатації.

4. Трансформатор може бути повністю герметичним масляним трансформатором або сухим трансформатором. Для масляних трансформаторів рекомендуються моделі S9, S11, S13 або SH15, а для сухих трансформаторів — моделі SCB11, SCB12, SCB14 або SCBH15. Можна вільно конфігурувати відповідно до фактичних потреб клієнтів, вибір є більш гнучким.

5. Верхня кришка коробки має двошарову структуру, а середній шар заповнений пінопластом, тому ефект теплоізоляції хороший. Трансформаторна кімната обладнана пристроями для захисту від конденсації та автоматичного контролю температури, пристроями нагріву та охолодження. Пилозахисний пристрій розташований у положенні, що відповідає затвору зовні дверної пластини та бічної пластини.

Робоче середовище

1.  Висота не повинна перевищувати 1000 м;

2.  Температура навколишнього середовища: - 25 ° C ~ + 40 ° C;

3.  Відносна вологість: середньодобове значення не повинно перевищувати 95%, а середньомісячне значення не повинно перевищувати 90%;

4.  Місце встановлення: місце без пожежі, вибуху, струмопровідного пилу, хімічного корозійного газу та сильної вібрації.

Якщо вищевказані умови перевищені, користувач може домовитися з нашою компанією.
