Масляний розподільний трансформатор із перемикачем відводів без навантаження

Масляний розподільний трансформатор із перемикачем без навантаження — це надійний продукт від фабрики Ceho. У серцевині використовуються високопроникні зернисто-орієнтовані холоднокатані листи кремнієвої сталі. Він має конструкцію серцевинного типу з повністю перекошеними з’єднаннями та сегментованою структурою. Основні колони мають багаторівневі ступінчасті круглі поперечні перерізи, тоді як ярмо та серцевина зберігають однакові поперечні перерізи.

В основі цього продукту використовуються високопроникні орієнтовані на зерна холоднокатані листи кремнієвої сталі. Він має конструкцію серцевинного типу з повністю перекошеними з’єднаннями та сегментованою структурою. Основні колони мають багаторівневі ступінчасті круглі поперечні перерізи, тоді як ярмо та серцевина зберігають однакові поперечні перерізи.

В обмотках використовуються гофровані масляні канали з безлаковим просоченням і скріпленням компресійною стрічкою. Усі обмотки являють собою концентричні котушки. Високовольтна обмотка має відводи, що відповідають вимогам до напруги відводів, підключені до перемикача відводів, встановленого на кришці бака. Це дозволяє передавати напругу між 10 кВ і 20 кВ і регулювати напругу відводу після відключення живлення.

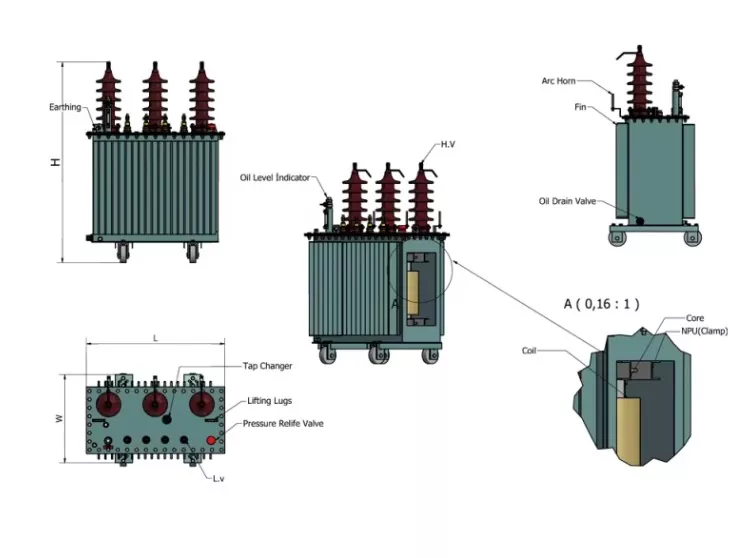

Пристрої безпеки Трансформатори потужністю 30~2000 кВА оснащені запобіжними клапанами. За вимогами користувача можна встановити газові реле з клемами сигналізації та відключення. Пристрої для вимірювання температури масла. Усі трансформатори оснащені скляними гніздами для термометрів, встановленими на верхній частині бака, які входять в масло на 120±10 мм. Трансформатори потужністю 1000~2000 кВА оснащені зовнішніми сигнальними термометрами. Масляний розподільний трансформатор із резервуарами пристрою РПН без навантаження має гофровані стінки, покриті міцною фарбою з порошковим покриттям. Гофровані ребра не тільки забезпечують охолодження, але й виконують функцію «дихаючих» елементів, їх еластичність компенсує зміни об’єму масла внаслідок коливань температури. Таким чином, повністю герметичні трансформатори усувають потребу в масляному консерваторі, зменшуючи загальну висоту. Вакуумне заповнення маслом під час герметизації повністю видаляє вологу з трансформатора, запобігаючи контакту трансформаторного масла з повітрям. Це ефективно блокує проникнення кисню та води, які можуть погіршити характеристики ізоляції та прискорити старіння масла, таким чином усуваючи потребу в періодичних перевірках зразків масла.

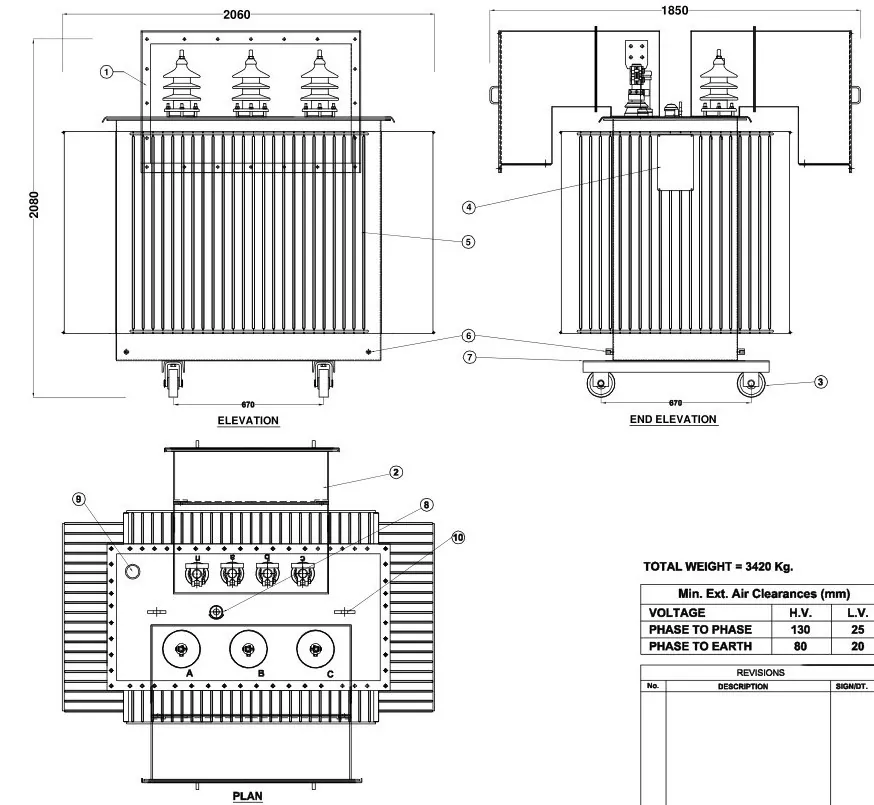

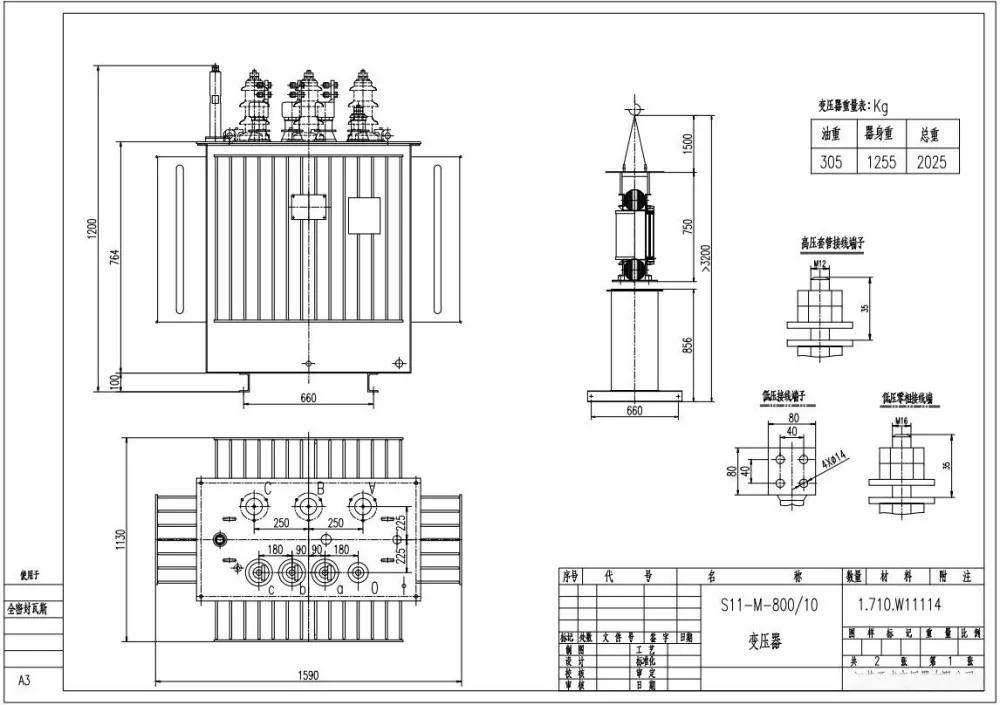

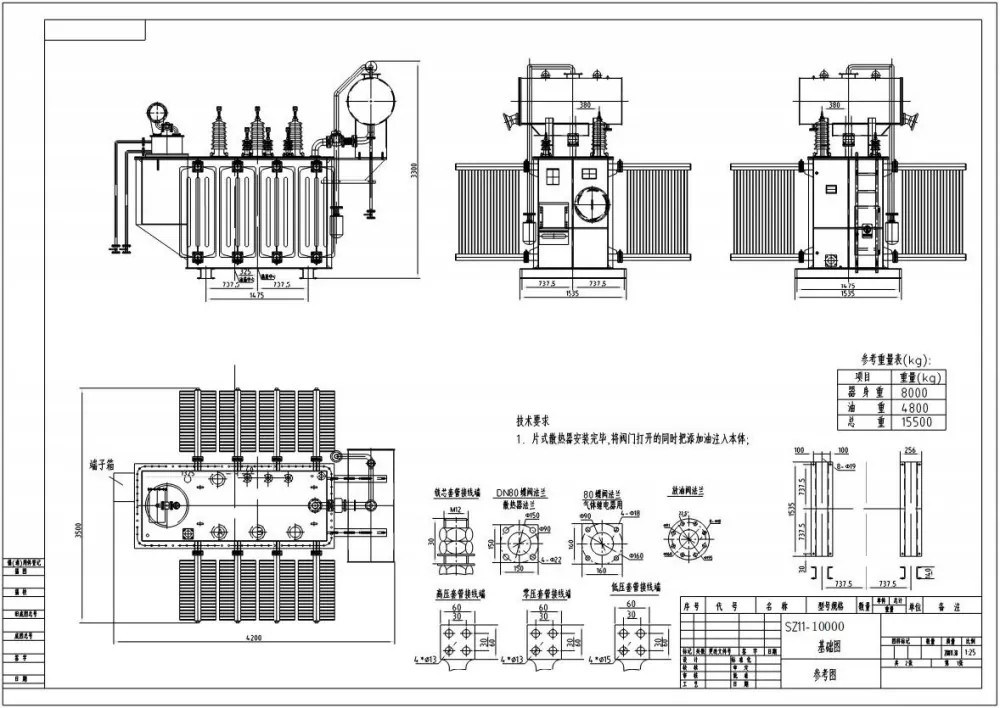

Технічні параметри

Перевірка розподільних трансформаторів перед експлуатацією

1. Перевірити сертифікацію трансформатора; якщо термін сертифікації перевищує два місяці, повторно перевірте опір ізоляції.

2. Перевірте рівень масла та вентиляційний отвір масляного розподільного трансформатора з пристроєм РПН без навантаження; немає витоку масла, стан масла нормальний з достатньою вентиляцією.

3. Перевірте цілісність ізоляційних вводів високої/низької напруги та відповідних проводів; переконайтеся, що болти надійно закріплені.

4. Переконайтеся, що положення перемикача регулятора напруги правильне; переконайтеся, що запобіжники високої/низької напруги правильно підібрані.

5. Переконайтеся, що пристрої захисту від блискавки працюють повністю; виміряний опір заземлення повинен відповідати нормам.

6. Жодних аномалій не спостерігалося в кабелях або шинах.

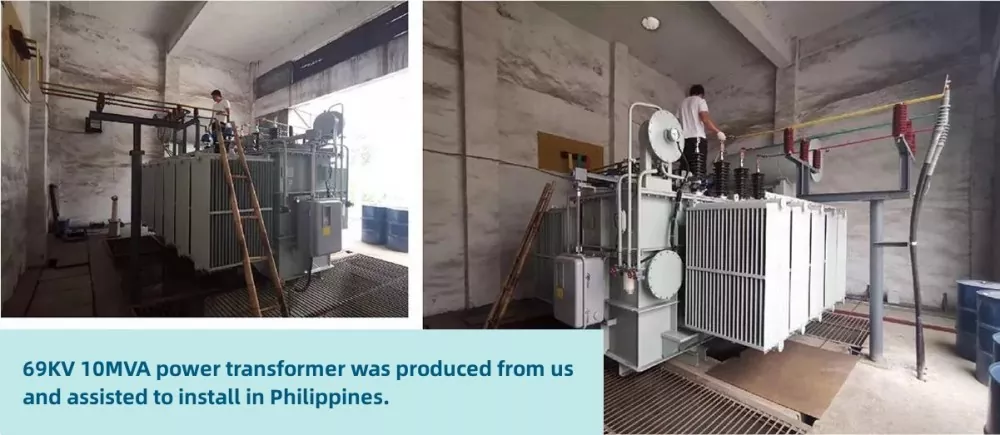

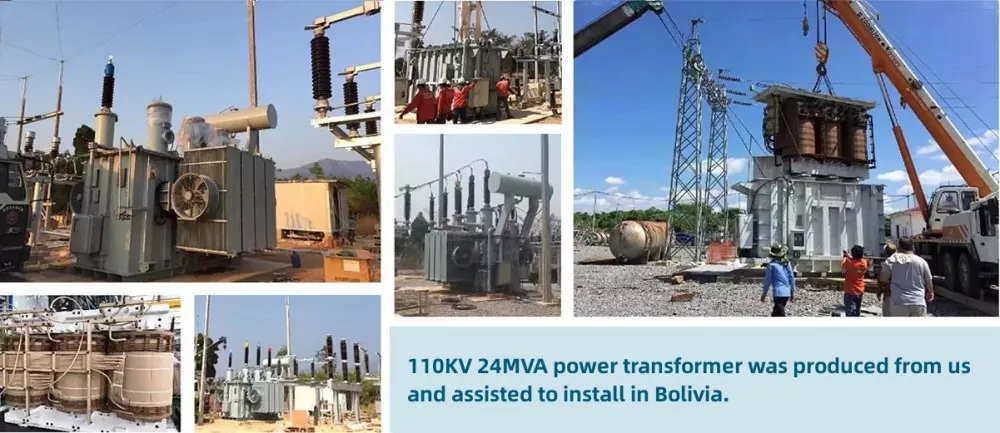

Фотографії клієнтів

Примітки щодо технічного обслуговування

● Ручна робота вимагає запланованих відключень для заміни перемикача РПН.

● Регулярно перевіряйте механічний знос перемикача РПН на масляному розподільчому трансформаторі з пристроєм РПН без навантаження.

● Контролюйте якість масла, щоб забезпечити ефективність ізоляції та охолодження.
