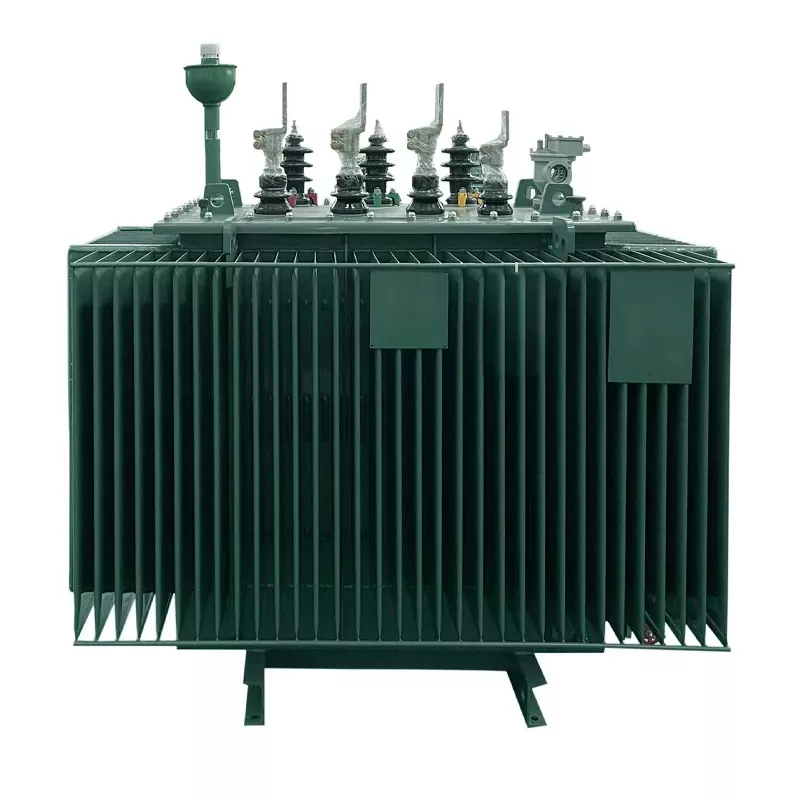

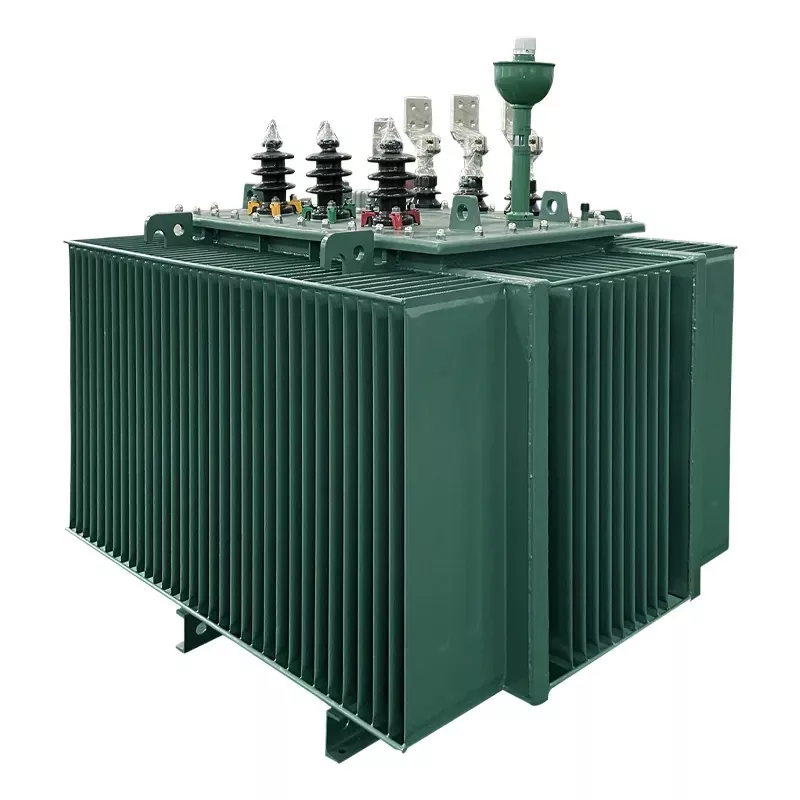

Трифазний масляний розподільний трансформатор з перемикачем під навантаженням

Трифазний масляний розподільний трансформатор з перемикачем під навантаженням є важливим обладнанням у сучасних системах розподілу, а також одним із важливих продуктів Ceho. Ці продукти можуть регулювати напругу без переривання навантаження, покращуючи якість електроенергії та стабільність мережі.

Надіслати запит

Опис продукту

Цей трифазний масляний розподільний трансформатор із перемикачем під навантаженням виготовлено з високоякісної холоднокатаної кремнієвої сталі CRGO, що забезпечує низькі втрати холостого ходу. Він має хороший енергозберігаючий ефект і значну соціальну та економічну користь. Сильна стійкість до коротких замикань і ударів блискавки; Конструкція опорної конструкції високої надійності може використовуватися як на вулиці, так і всередині приміщень.

Напругу та номінальну потужність наших трансформаторів можна налаштувати. Доступні напруги: 6кВ, 6,3кВ, 10кВ, 10,5кВ, 11кВ, 12,47кВ, 13,2кВ, 13,8кВ, 15кВ, 20кВ, 22кВ, 24кВ, 33кВ, 34,5кВ, 35кВ, 38кВ...... 110 кіловольт.

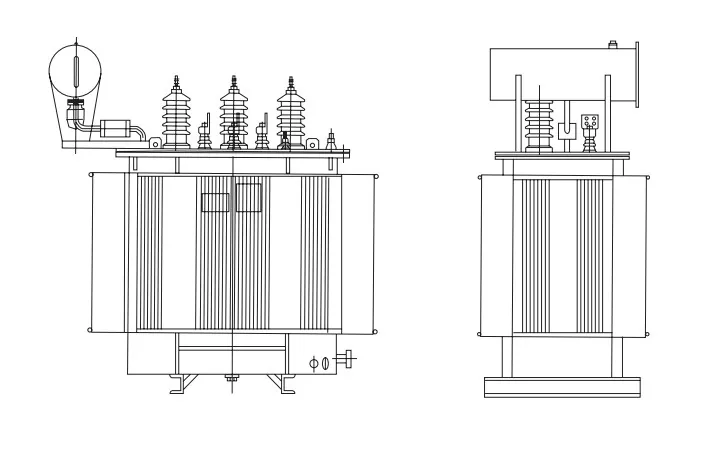

Контурний малюнок

Технічні характеристики

Номінальна потужність (кВА)	Номінальна напруга (кВ)		Векторна група	Втрати без навантаження (Вт)	Втрата навантаження (Вт)	Імпеданс (%)
Номінальна потужність (кВА)	HV	LV	Векторна група	Втрати без навантаження (Вт)	Втрата навантаження (Вт)	Імпеданс (%)
30	13.8 13.2 11 10.5 10 6.3 6 Діапазон натискання: ±5%; ±2*2,5%	0.4 0.433 0.415	Dyn11 Yyn0 Yzn11 Dyn5	100	600	5.5
50				130	870
80				180	1250
100				200	1500
125				240	1800
160				280	2200
200				340	2600
250				400	3050
315				480	3650
400				570	4300
500				680	5150
630				810	6200	6
800				980	7500
1000				1150	10300
1250				1360	12000
1600				1640	14500
2000				1960	17800
2500				2310	20700
3150				2730	24300

Особливість	опис
Регулювання напруги	Дозволяє регулювати напругу під навантаженням за допомогою перемикача відводів, поки трансформатор знаходиться під напругою, як правило, з діапазоном регулювання ±15% або більше .
Натисніть Changer Type	РПН вакуумного типу є кращим за надійність і тривалий термін служби; має відповідати стандартам IEC 60214 або AS 60214.1 .
Спосіб охолодження	ONAN (Oil Natural Air Natural) є стандартним; деякі варіанти можуть використовувати OFAF (Oil Forced Air Forced) для більшої потужності .
Ізоляція та масло	Занурений у мінеральне масло для ізоляції та охолодження; масло має відповідати стандартам IEC 60296. Масло у відсіку дивертерного перемикача має бути ізольовано від мастила основного баку.
Будівництво	Зазвичай сердечник із мідними обмотками, гофрованим сталевим баком і герметичною конструкцією для запобігання проникненню вологи.
Натисніть Контроль	Підтримує автоматичний, локальний ручний (електричний) і аварійний ручний (механічний) операції. Включає кінцеві вимикачі, тепловий захист та індикатори положення.

Нормальні умови середовища

1. Температура навколишнього середовища: не більше +40 ℃, не менше -25 ℃, середньомісячна температура не вище +30 ℃., середньорічна температура не вище +20 ℃.

2. Висота: не більше 1000 м.

3. Хвиля напруги джерела живлення схожа на синусоїду.

4. Напруга живлення трифазного масляного розподільного трансформатора з перемикачем під навантаженням приблизно симетрична.

5. Загальний вміст гармонік струму навантаження не повинен перевищувати 5% номінального струму;

6. Місце встановлення: у приміщенні або на відкритому повітрі.
