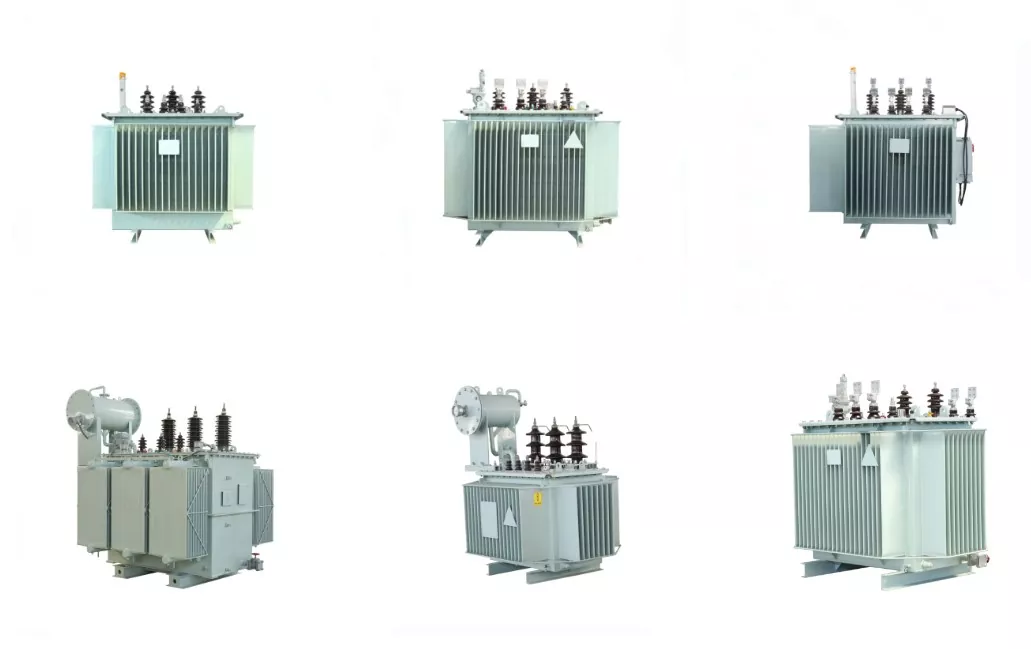

Масляний розподільний силовий трансформатор

Серцевина масляного розподільного силового трансформатора виготовлена ​​шляхом ламінування імпортованих високоякісних холоднокатаних листів кремнієвої сталі, що значно зменшує струм без навантаження та холостого ходу. Сердечник зобов'язаний забезпечити компактність і мінімізувати шум. Обмотки високої та низької напруги виготовлені з безкисневої міді. Обмотки низької напруги для 500 кВА і нижче мають двошарову циліндричну структуру, тоді як обмотки для 630 кВА і вище використовують подвійну або чотириспіральну структуру або обмотку з мідної фольги. Обмотки високої напруги мають багатошарову циліндричну структуру.

Трансформатор використовує групу з’єднань Dyn11 для мінімізації гармонійних впливів на електромережу та підвищення якості електропостачання. Його повністю герметична конструкція подовжує термін служби, усуває необхідність видалення сердечника та не потребує обслуговування. Після стандартного транспортування цей серійний трансформатор не вимагає перевірки сердечника. Відповідні компоненти можуть бути встановлені безпосередньо з подальшим приймальним тестуванням. Після проходження готовий до експлуатації.

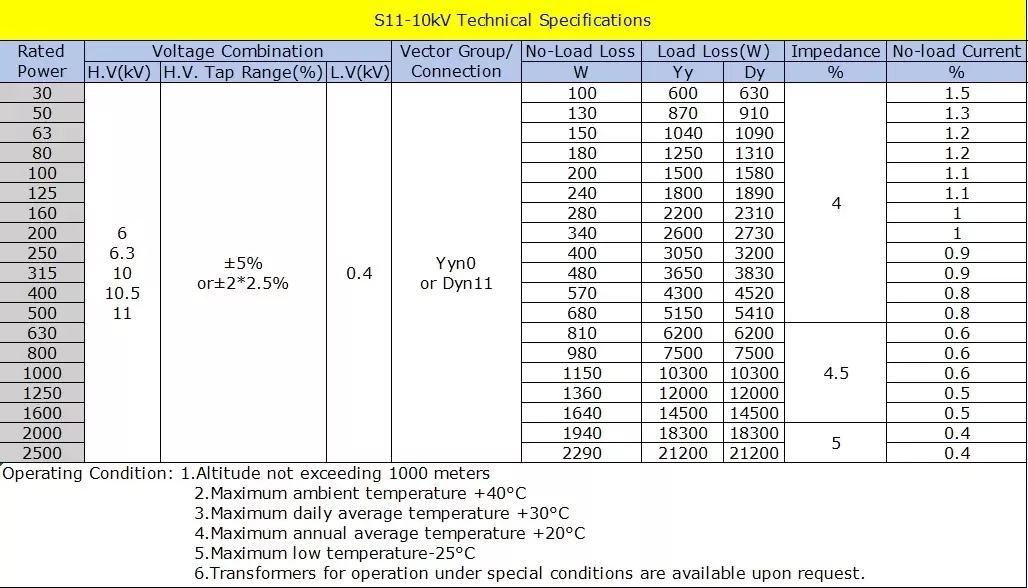

Специфікація

Стандарти та сертифікати

Проектування та випробування: IEC 60076-1…11, GB 1094, IEEE C57.12.00;

Оцінка втрат: IEC 60076-20;

Безпека: IEC 61936, DL/T 572;

Навколишнє середовище: ISO 14001, CE, EAC, УкрСЕПРО для експорту в Україну

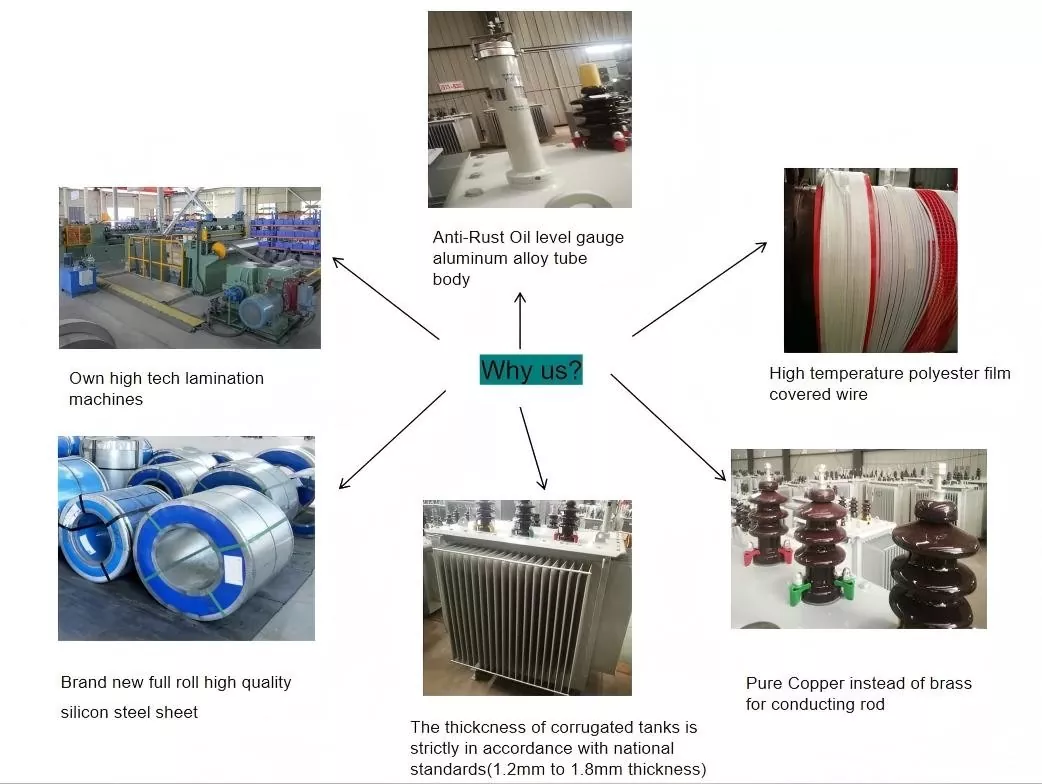

Чому обирають нас?

- Наш масляний розподільний силовий трансформатор має високу ефективність і низькі втрати, зменшуючи споживання енергії та експлуатаційні витрати.

- Корпус трансформатора - це новий тип ізоляції, стійкість до короткого замикання була покращена, ніж оригінальна.

- Залізний сердечник - це високоякісний холоднокатаний кремнієвий сталевий лист із високою проникністю. Він складається з обмоток високої/низької напруги, які є дротами з безкисневої міді та мають багатошарову циліндричну структуру.

- Усі кріплення пройшли спеціальну обробку для запобігання ослабленню.

- Гофрована конструкція масляного бака, кришка бака і край коробки мають два способи повного зварювання або болтового з'єднання, що може продовжити термін служби трансформаторного масла та ізоляційних матеріалів.

Умови робочого середовища

1. Висота встановлення не повинна перевищувати 1000 м над рівнем моря (за нормальних умов); спеціальні середовища потребують окремих специфікацій.

2. Температура навколишнього середовища не повинна перевищувати 40°C.

3. Мінімальна зовнішня температура: -25°C.

За бажанням замовника можуть бути надані трансформатори, здатні працювати в особливих умовах.
