HB-12 Екологічно чистий кільцевий блок із газовою ізоляцією

Ceho є виробником у Китаї, і ви можете з упевненістю придбати наш екологічно чистий кільцевий блок HB-12 із газовою ізоляцією. І ми запропонуємо вам найкраще післяпродажне обслуговування та своєчасну доставку. Цей кільцевий головний блок являє собою повний набір пристрою розподілу електроенергії 12 кВ, трифазного змінного струму 50 Гц, однієї шини та сегментної системи з однією шиною.

Надіслати запит

Опис продукту

Екологічно безпечний кільцевий блок із газовою ізоляцією HB-12 — це повний комплект розподільного обладнання з напругою 12 кВ, трифазним змінним струмом 50 Гц, системою з однією шиною та секцією з однією шиною. Має просту конструкцію, гнучку роботу, надійне блокування та зручний монтаж. Різним користувачам можуть бути надані задовільні технічні рішення для різних застосувань. Завдяки застосуванню сенсорної технології, технології автоматичного керування та інформаційних технологій, а також передовій технічній продуктивності та простим і гнучким рішенням для складання, він може задовольнити потреби ринку, що постійно змінюються, і підходить для інтелектуальних вимог електромереж.

Екологічно безпечний кільцевий блок із газовою ізоляцією HB-12 застосовний до промислових і цивільних кабельних кільцевих мереж і проектів розподільних мереж. Що стосується прийому та розподілу електричної енергії, він особливо підходить для розподілу електроенергії в міських житлових районах, невеликих вторинних підстанціях, комутаційних офісах, кабельних відгалуженнях, коробкових підстанціях, промислових і гірничодобувних підприємствах, торгових центрах, аеропортах, метро, вітроелектростанціях, лікарнях, спортивних майданчиках, залізницях, тунелях та інших місцях.

Умови обслуговування

Температура навколишнього повітря: -40℃-+50℃

Вологість: максимальне середнє відносне значення, щоденно <95%, щомісячно <90%

Висота: ≤4000 м

Сейсмостійкість: 8 градусів

Можливе використання на особливих умовах за домовленістю

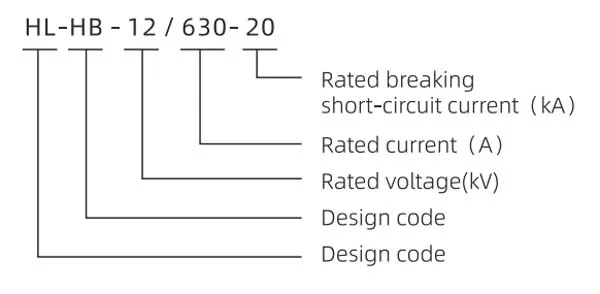

Модель

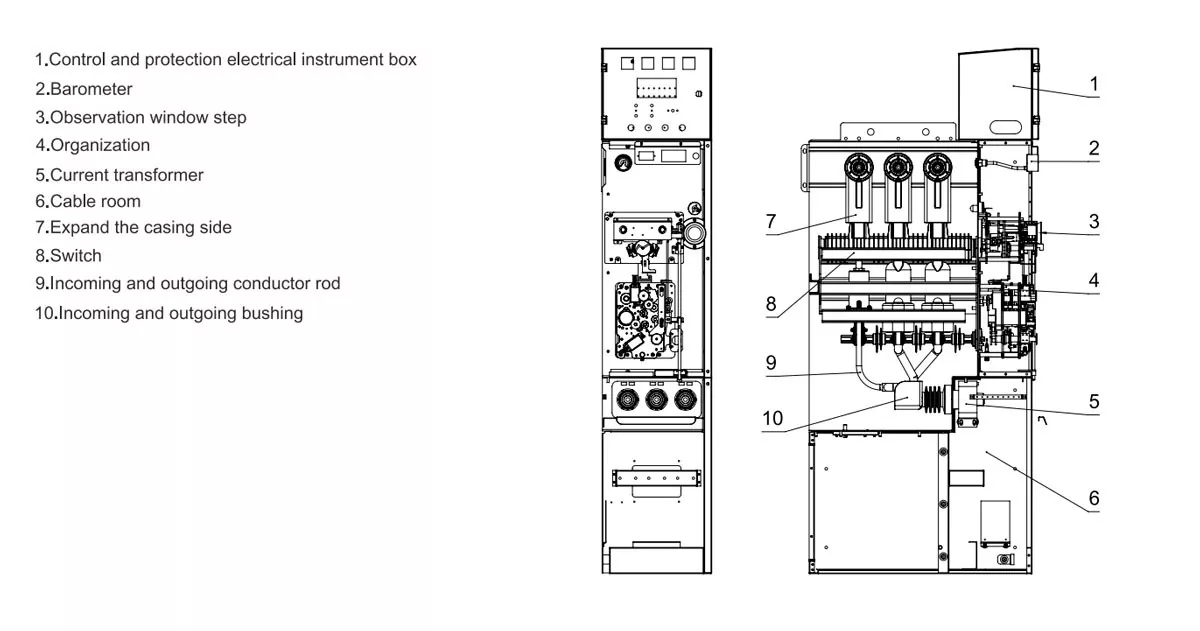

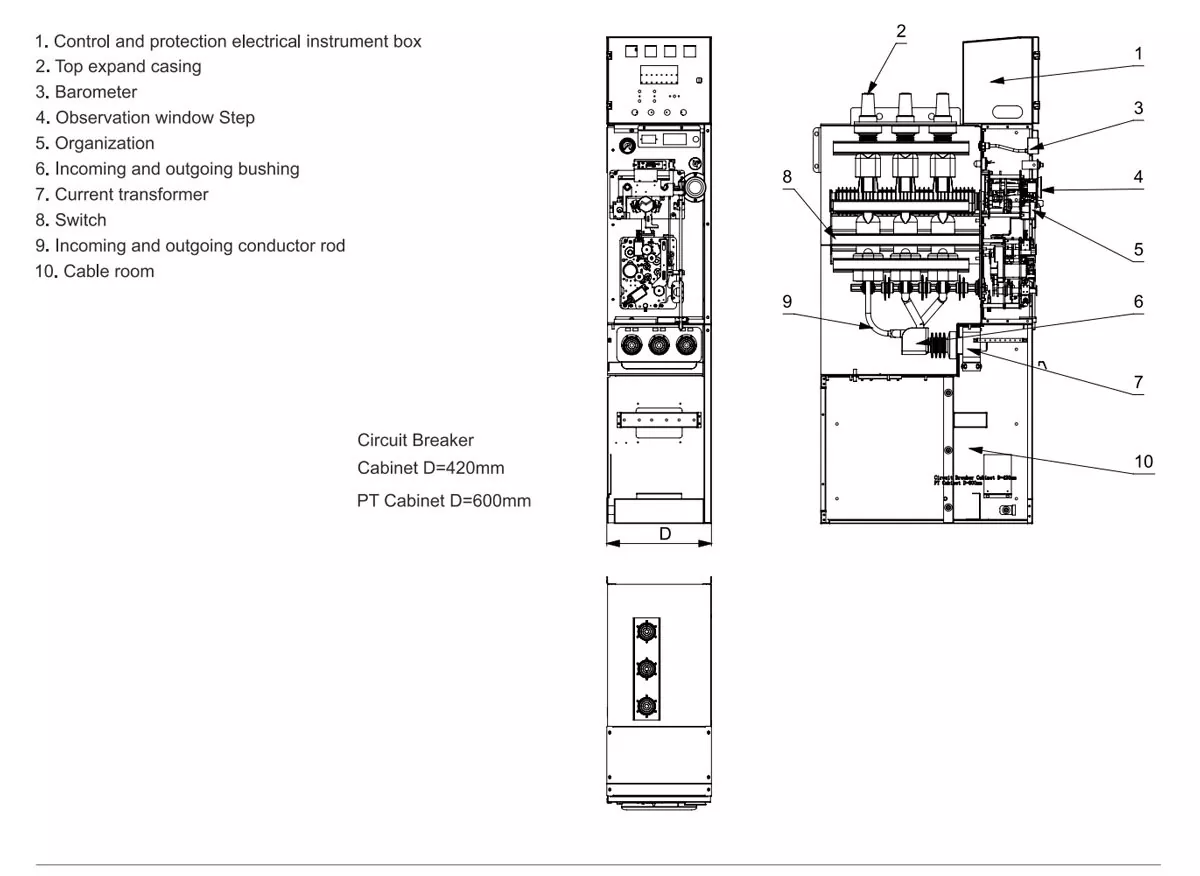

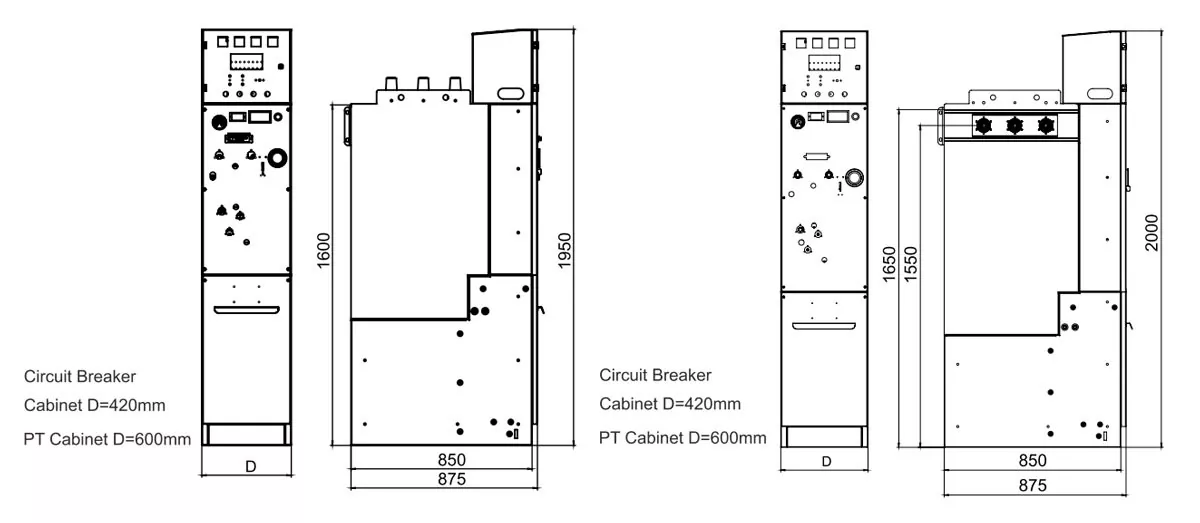

Розміри розподільного пристрою

Розмір шафи (Ш×Г×В)	Шафа автоматичних вимикачів	Шафа підключення кабелю	ПТ кабінет
Верхнє розширення	420×850×1950	420×850×1950	600×850×1950
Бічне розширення	420×850×2000	420×850×2000	600×850×1950

Технічний параметр

Основні технічні параметри екологічного газоізоляційного РМУ

Номінальна напруга	кВ	12
Номінальний струм	A	630
Спосіб гасіння дуги		Вакуумна комутаційна трубка
Спосіб ізоляції		Чисте повітря або азот
Номінальний струм відключення короткого замикання	кВ	20
Номінальний час відключення короткого замикання	Часи	30
Номінальний струм короткого замикання (піковий)	кВ	50
Номінальний короткочасний струм 3 с (середньоквадратичне значення)	кА	20 (головне коло), 17, 4 (ланцюг заземлення)
Номінальний піковий струм	кА	50 (головне коло), 43, 5 (ланцюг заземлення)
Витримувана напруга частоти живлення (1 хв)	кВ	42 (фаза-земля, фаза-фаза), 48(обрив)
Витримувана напруга грозового імпульсу	кВ	75 (фаза-земля, фаза-фаза), 85 (обрив)
Частковий розряд	ПК	≤20
Розрахункова послідовність операцій VCBS		O-0,3S-CO-180S-CO
Витримує внутрішню дугу	КА\С	20/0,5
Механічне життя	Часи	10000 (VCB) 3000 (роз'єднувач, заземлювач)
Опір головного кола кожної фази	мкОм	120
Номінальний струм включення заземлювача короткого замикання (пікове значення)	КА	43, 5
Earthing switch closing times	Часи	2
Ступінь захисту	МПа	IP67 (газова коробка), IP4X (корпус корпусу)
Номінальний тиск газу (манометричний тиск)	МПа	0.02
Мінімальний робочий тиск газу	0/0	0
Номінальна річна швидкість витоку	ppm	0.01
Moisture content in air box	кВ	≤150
Витримувана напруга допоміжної мережі живлення (1 хв)		2

Основні технічні параметри автоматичного вимикача

Номінальна напруга	12
Номінальний струм	630
Номінальний струм відключення короткого замикання	20
Номінальний струм короткого замикання (піковий)	50
Номінальний короткочасний струм 3 с (середньоквадратичне значення)	20
Номінальний піковий струм	50
Розрахункова послідовність операцій	O.-0,3s-C.O.-180s-C.O.
Витримувана напруга частоти живлення (1 хв)	42 (фаза-земля, фаза-фаза), 48 (обрив)
Витримувана напруга грозового імпульсу (пікова)	75 (фаза-земля, фаза-фаза), 85 (обрив)
Частковий розряд	≤5
Механічне життя	10000
Основний опір контуру на фазу	≤110
Відстань між контактами	9±1
Перевищення контактного тиску	3±0, 5
Контактний кінцевий тиск	1800±100Н
Трифазне відкриття (різні фази)	≤1
Час відскоку замикання контакту	≤2
Час закриття	≤70
Час відкриття	≤60
Середня швидкість відкриття	1,1+0,2
Середня швидкість закриття	0,8+0,2
Номінальна кількість розривів струму короткого замикання	30
