​Основи коробкового типу: ітераційні оновлення та різноманітні програми для задоволення потреб

Сустації коробкового типу: ітераційні оновлення та різноманітні програми для задоволення потреб

Будучи ключовим елементом обладнання для передачі електроенергії, коробчасті підстанції широко використовуються в різних сценаріях, таких як житлові громади, промислові та гірничодобувні підприємства та громадські будівлі завдяки їхнім перевагам інтеграції, мініатюрності та мобільності. Від зрілих і стабільних опор коробчатого типу в європейському стилі до ефективних і зручних опор коробчатого типу в американському стилі, а потім до інноваційних адаптацій коробчатих опор внутрішнього виробництва, індустрія збірних підстанцій моєї країни пройшла кілька ітерацій, поступово формуючи систему продуктів, яка адаптується до різних потреб. У той же час він також стикається з нагальними проблемами, такими як запобігання пожежам і розширення потужностей.

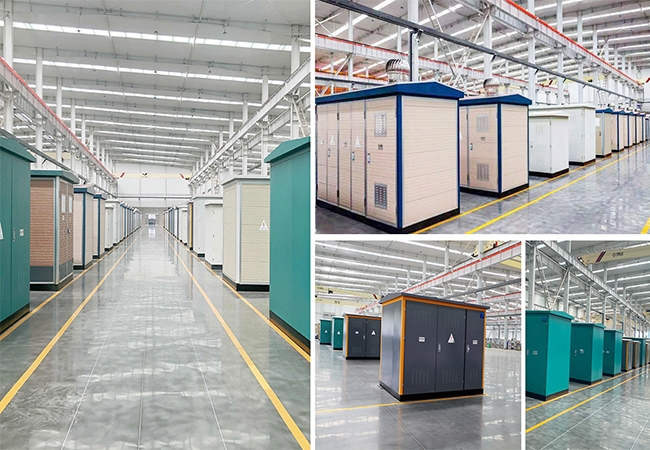

Коробчаті системи європейського типу: повна структура, адаптована до базового джерела живлення в кількох сценаріях

Коробчасті опори європейського типу характеризуються регулярною структурою та комплексними функціями. Їх корпус складається з трьох частин: основи, зовнішньої оболонки та верхньої кришки. Матеріали включають швелерну сталь, сталеві пластини та кольорові сталеві пластини, суворо дотримуючись стандартів захисту від сонця, захисту від дощу, пилу, захисту від іржі та запобігання проникненню дрібних тварин. Щоб впоратися з високими літніми температурами, верхню частину огорожі зазвичай заповнюють ізоляційними матеріалами, такими як плити з мінеральної вати та пінополістирол. Одночасно оптимізована конструкція вентиляції та збільшена площа розсіювання тепла врівноважують вимоги до ізоляції та розсіювання тепла, зменшуючи виробничі витрати.

Внутрішньо коробчаті опори європейського типу мають незалежне розподільне обладнання високої напруги, трансформаторну кімнату та кімнату низької напруги. Високовольтне розподільче обладнання доступне в кінцевих і кільцевих типах мереж, з гнучкими варіантами підключення надземних або підземних кабелів. Він оснащений вимикачами гасіння дуги елегазом або вакуумним гасінням дуги та може бути налаштований з високовольтними вимірювальними шафами відповідно до потреб користувача. Трансформаторна кімната оснащена автоматичною системою контролю температури, яка віддає перевагу недорогим масляним трансформаторам потужністю від 100 до 1250 кВА. Кімната низької напруги розроблена з окремими режимами живлення та освітлення або режимами живлення чистого освітлення, залежно від того, для промислових чи житлових зон, і кількість вихідних ліній можна регулювати за потреби.

Коробкові системи американського типу: висока ефективність і зручність, але локалізація потребує вдосконалення.

У 1990-х роках на китайський ринок з’явилися коробчасті опори американського типу, які характеризуються компактними розмірами та високою здатністю перевантаження. Вони витримують 2 години 2-кратного перевантаження та 7 годин 1,6-кратного перевантаження, а також використовують колінчасті роз’єми для легкого під’єднання кабелю високої напруги та підключення/від’єднання під напругою. Внутрішньо вони використовують подвійний запобіжник та ізоляційне масло FR3 з високою температурою спалаху, об’єднуючи високовольтні вимикачі навантаження, запобіжники та інші компоненти з сердечником і обмотками трансформатора в єдиний резервуар, що спрощує конструкцію.

Однак американські коробкові установки мають кілька недоліків у локалізованих програмах. Імпортна продукція не адаптована до вимог моєї країни щодо вимірювання високої напруги, рівень її потужності не відповідає національним стандартам, і для неї відсутні місцеві служби технічного обслуговування. Імітації вітчизняного виробництва зазвичай страждають від неадекватної антикорозійної обробки корпусу, відкритих резервуарів, чутливих до зовнішніх пошкоджень, і відсутності захисту від температури масла, що потребує регулярного огляду, технічного обслуговування та заміни ізоляційного масла, що збільшує експлуатаційні витрати.

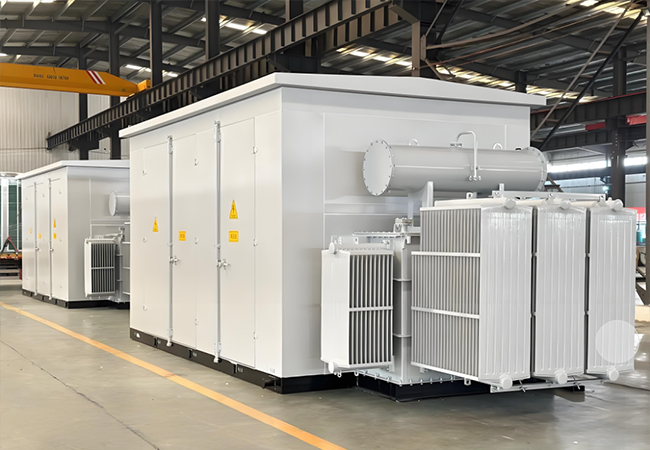

Коробкові опори внутрішнього виробництва: інтеграція інновацій, баланс безпеки та адаптивності

Усуваючи недоліки імпортованих коробчатих підстанцій американського типу, підстанції вітчизняного виробництва досягли інноваційних модернізацій, використовуючи переваги європейських та американських конструкцій, утворюючи систему продуктів, яка більше підходить до національних умов Китаю. Підстанції вітчизняного виробництва оснащені заземлювачами та розрядниками перенапруги, що забезпечують особисту безпеку обслуговуючого персоналу за рахунок механічної централізації; вони використовують конструкцію захисту з одним запобіжником, де перегорання будь-якого фазного запобіжника викликає спрацьовування вимикача навантаження, покращуючи безпеку експлуатації.

Конструктивно підстанції вітчизняного виробництва мають самостійну шафову конструкцію з окремими відсіками трансформатора, високовольтного вимикача і низьковольтного вимикача. Трансформатор можна легко витягнути або підняти для зручного обслуговування та розширення потужності; Корпус проходить спеціальну антикорозійну обробку, що забезпечує захист понад 20 років, а зовнішній вигляд можна налаштувати за кольором відповідно до середовища використання. Крім того, підстанції вітчизняного виробництва можуть бути гнучко налаштовані з функціями вимірювання та компенсації, використовуючи повністю герметичні трансформатори з низькими втратами S9, а в деяких продуктах експериментували з використанням сердечників з аморфного сплаву для подальшого зниження споживання енергії. Серед них ZGS(B)9 «збірна підстанція в американському стилі» поєднує в собі переваги європейських і американських продуктів, може похвалитися компактними розмірами та надійною роботою, і широко використовується в різних важливих місцях.

Підтримка технологічних оновлень: інтегровані пристрої захисту на основі мікрокомп’ютера посилюють захист безпеки

Завдяки інтелектуальній розробці Box Type Sustations інтегровані пристрої захисту на основі мікрокомп’ютера стали основним допоміжним обладнанням. Цей пристрій об’єднує функції захисту, моніторингу, контролю та зв’язку, а також має понад двадцять вбудованих стандартних програм захисту. Він може комплексно збирати напругу, струм, аналогові та комутаційні величини основного обладнання, адаптуючись до різних потреб захисту 10 кВ та інших проектів користувачів. Його ультратонкий корпус і дизайн корпусу зі сплаву особливо підходять для невеликих шаф, таких як коробчасті опори та кільцеві головні блоки. Інтерфейс зв'язку RS485 можна вибрати відповідно до вимог для подальшого підвищення рівня інтелектуального керування обладнанням.

Можливості та виклики співіснують; Багатообіцяюче майбутнє для промисловості збірних підстанцій

В даний час коробчасті підстанції стали основним напрямком трансформації сільської електромережі та будівництва різноманітних підстанцій, і їх застосування все більш широко поширене в міських, сільських, промислових і шахтних сценаріях. Однак галузь все ще стикається з трьома основними проблемами: по-перше, небезпека пожежі є помітною; повністю герметична конструкція не сприяє гасінню пожежі, а додавання автоматичної системи пожежогасіння збільшить витрати на виробництво. По-друге, розширення є складним; через обмеження розміру та вартості запас розширення відсіків вихідної лінії невеликий. По-третє, недостатня площа для обслуговування не сприяє технічному обслуговуванню обладнання та аварійному ремонту. Дивлячись у майбутнє, з безперервним технологічним прогресом Box Type Sustations досягне прориву в таких сферах, як оптимізована конструкція протипожежного захисту, покращене розширення потужності та покращені умови обслуговування. Одночасно вони будуть адаптуватися до різноманітних сценаріїв застосування, враховуючи тенденції до інтелектуальних та енергоефективних систем. Як важливий компонент енергетичної системи, блоки живлення допоможуть підвищити робочий рівень енергетичної мережі моєї країни, забезпечуючи більш надійну безпеку електроенергії для економічного та соціального розвитку.

Акція коробкової підстанції CEHO

Chenghe Electric Power Technology Group Co., Ltd., як ключове підприємство китайської індустрії збірних підстанцій, прагне інтегрувати передові технології в країні та за кордоном для створення високоякісних, ефективних і безпечних підстанцій, які адаптуються до різноманітних сценаріїв застосування. Базуючись на багаторазовому досвіді модернізації коробкових підстанцій європейського, американського та внутрішнього виробництва, ми оптимізували та впровадили інновації, щоб запустити повний спектр продуктів, що охоплюють європейський тип, американський тип ZGS(B)9, а також індивідуальні внутрішні коробкові підстанції, ідеально вирішуючи проблеми галузі, такі як неадекватна адаптація локалізації, недостатній захист безпеки та високі витрати на технічне обслуговування. Наші підстанції коробкового типу суворо дотримуватись стандартів «п’ять доказів», використовувати високоякісні антикорозійні матеріали та спеціальну технологію обробки поверхні, що забезпечує термін служби понад 20 років; внутрішня структура розроблена науково, з незалежною високовольтною комутаційною кімнатою, трансформаторною кімнатою та низьковольтною комутаційною кімнатою, оснащеною автоматичною системою контролю температури та вбудованими захисними пристроями на базі мікрокомп’ютера, що не тільки реалізує інтелектуальний моніторинг та безпечну роботу, але також спрощує обслуговування та розширення потужності. Ми гнучко конфігуруємо масляні трансформатори (або сухі трансформатори відповідно до потреб користувача), елегазові або вакуумні дугогасильні вимикачі та вимірювальні шафи високої напруги, а також можемо налаштувати кількість вихідних ліній і кольори зовнішнього вигляду відповідно до індивідуальних потреб житлових громад, промислових і гірничодобувних підприємств, громадських будівель та інших сценаріїв. Chenghe Electric Power завжди дотримується концепції «якість перш за все, орієнтована на клієнта», надаючи комплексні послуги від проектування продукту, виробництва та виготовлення до післяпродажного обслуговування, супроводжуючи стабільну та ефективну роботу вашої енергосистеми.
