Що таке технічний аналіз коробкових підстанцій у Європі, США та Китаї?

З точки зору інженерів-електриків, європейські, американські та китайські (у китайському стилі) контейнерні підстанції представляють три різні технічні підходи, засновані на різних стандартах мережі, географічному середовищі та вимогах ринку. Основні відмінності полягають у чотирьох ключових вимірах: структурна інтеграція, конфігурації захисту, дизайн управління температурою та системи стандартизації. Ці відмінності породжують різні сценарії застосування та еволюційні траєкторії.

Підстанції американського зразка надають перевагу компактності та економічній ефективності, щоб забезпечити широке розгортання; Європейські підстанції, з іншого боку, підкреслюють передові екологічні показники та естетично привабливий інтегрований дизайн; тоді як китайські підстанції часто застосовують прагматичні гібридні рішення, які врівноважують відмінності між ними з точки зору інтеграції, вартості та дизайну. Ці відмінності суттєво впливають на масштаб, структурний склад, внутрішній дизайн, конфігурацію основного обладнання, характеристики безпеки, методи монтажу та технічного обслуговування та, зрештою, на придатність підстанцій для конкретних застосувань.

Нижче наведено поглиблений аналіз з трьох точок зору: технічні деталі, сценарії застосування та майбутні тенденції.

I. Поглиблене порівняння основних технічних деталей для трьох основних типівКоробчаті підстанції

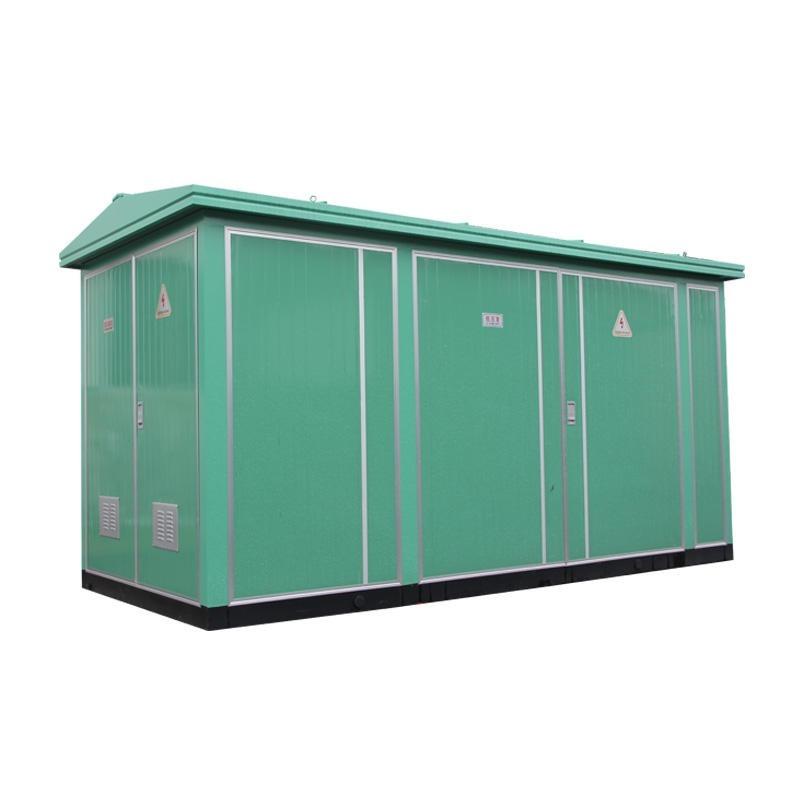

1. ЄвропейськийКоробчаті підстанції (По-європейськиКоробчаті підстанції, стандарти ЄС/IEC)

Основне визначення: Відповідно до стандартів IEC 62271-202 і IEC 61330, ці підстанції мають незалежну модульну структуру з трьох відсіків і представляють глобально домінуючу форму “Коробчаті підстанції.”

(1) Структура та макет

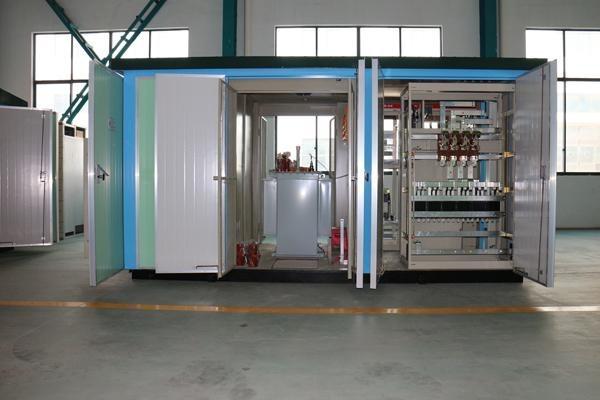

· Три повністю незалежні відсіки: відсік високої напруги, відсік трансформатора та відсік низької напруги повністю розділені металевими перегородками, утворюючи “目» або «品” макет форми.

· Корпус і захист: двошарові сталеві пластини з поліуретановим ізоляційним шаром; клас захисту IP54–IP55; міцні пило-, водонепроникні та анти-конденсаційні можливості.

· Вимоги до фундаменту: потрібна стандартна кабельна траншея, окремий фундамент і зарезервований прохід для обслуговування (≥800 мм).

(2) Конфігурація основного компонента

· Сторона високої напруги: стандартна конфігурація включає кільцеві головні блоки SF6 або розподільні пристрої з повітряною ізоляцією, інтегровані з вимикачами навантаження, ізоляторами, заземлювачами та розрядниками перенапруги, що мають блокування з п’ятьма блокуваннями.

· Трансформатор: в основному сухі трансформатори серії SCB (литі з епоксидної смоли) потужністю від 50 кВА до 2500 кВА; примусове повітряне охолодження (регулятор температури + осьові вентилятори).

· Сторона низької напруги: висувний розподільний пристрій, включаючи каркасні автоматичні вимикачі, інтелектуальну конденсаторну компенсацію, інтелектуальні лічильники та модулі захисту від перенапруги, що забезпечує виняткову масштабованість.

· Система захисту: сторона високої напруги пропонує додатковий захист «вимикач навантаження + запобіжник» або захист від автоматичного вимикача (захист від надточного струму, миттєвий захист, захист від перевантаження та замикання на землю); сторона низької напруги має комплексний захист розподілу.

(3) Основні технічні характеристики

· Безпека: незалежні відсіки з можливістю ізоляції сильної дугового замикання (оцінка витримки внутрішньої дуги 20 кА/0,5 с).

· Ремонтопридатність: кожен агрегат може бути знеструмлений самостійно для обслуговування; Технічне обслуговування сторони низької напруги може виконуватися без переривання живлення.

· Втрати та енергоефективність: сухі трансформатори є вогнестійкими, вільними від витоків і мають низький рівень шуму, але їхні втрати холостого ходу трохи вищі, ніж у маслонаповнених трансформаторів.

· Розмір: найбільший за обсягом для такої ж місткості, приблизно в 1,5-3 рази більше, ніж у американських блоків.

2. Американський стильПідстанція коробкового типу (В американському стиліПідстанція коробкового типу, стандарти IEEE/ANSI)

Визначення ядра: відповідає стандартам IEEE C57.12.25 і ANSI C84.1; має високоінтегровану конструкцію загального корпусу, також відому як «комбінований трансформатор (ZGS)».

(1) Структура та макет

· Інтегрований загальний резервуар: немає окремого високовольтного відсіку; вимикач навантаження високої напруги, запобіжники, перемикач РПН і сердечник трансформатора занурені в один масляний бак.

· Безмасляна конструкція: повністю герметична структура «масляний + повітряний зазор», причому бак і радіатор безпосередньо піддаються розсіюванню тепла.

· Корпус і захист: одношарова сталева пластина, ступінь захисту IP34D–IP44, що підкреслює захист від пилу та твердих сторонніх предметів.

· Вимоги до основи: проста основа платформи; не потрібна кабельна траншея; пряме кабельне з’єднання.

(2) Конфігурація основного компонента

· Сторона високої напруги: штекер кабелю колінного типу + вставний запобіжник + перемикач навантаження; повністю ізольований, повністю екранований і безпечний від дотику, максимально спрощений.

· Трансформатор: повністю герметичний масляний трансформатор, потужність 315 кВА–1600 кВА; трансформаторне масло служить як ізоляційним, так і охолоджуючим середовищем.

· Сторона низької напруги: компактна шафа автоматичного вимикача в литому корпусі зі спрощеною конфігурацією захисту (перевантаження, коротке замикання, знижена напруга).

· Система захисту: високовольтні запобіжники захищають від внутрішніх несправностей трансформатора; низьковольтні автоматичні вимикачі в литому корпусі захищають лінію; немає пристроїв релейного захисту.

(3) Основні технічні характеристики

· Компактність: мінімальний об’єм із займаною площею від 1/4 до 1/3 від блоків європейського типу та на 15–20% нижчою вартістю.

·Можливість встановлення: “Plug-and-play”; час монтажу лише на одну третину менше, ніж у європейських установок.

· Розсіювання тепла: охолодження на відкритому повітрі; висока перевантажувальна здатність (допускає 2-кратне перевантаження протягом 2 годин).

Обмеження: технічне обслуговування вимагає повного відключення електроенергії; високовольтні компоненти занурені в масло, що робить післявідмовний ремонт складним і схильним до витоку.

3. КитайськаКоробчаті підстанції (Китайський стиль / Хуаші стильКоробчаті підстанції, стандарт ГБ)

Основне визначення: поєднуючи європейську модульність з американською компактністю, ці підстанції відповідають GB/T 17467-2020 (висока/низька напруга)Коробчаті підстанції) і мають локалізовану модифіковану структуру з трьох відсіків.

(1) Структура та макет

· Три незалежні, але компактні відсіки: високовольтний, трансформаторний і низьковольтний відсіки окремі, але мають зменшені розміри (між європейським і американським стандартами).

· Оптимізований макет: в основному “目”-подібне, однорядне поздовжнє розташування (відповідає вимогам електромагнітної сумісності IEEE), адаптоване до китайських стандартів монтажу електромереж.

· Корпус і захист: двошарова сталева пластина, IP44–IP54, підвищена стійкість до корозії, сейсмостійкість (розрахована на інтенсивність сейсмічної активності IX) і стійкість до високих температур (від -25°C до +40°C).

(2) Конфігурація основного компонента (розширена локалізація)

· Сторона високої напруги: стандартна конфігурація включає головні блоки внутрішнього виробництва з повітряною ізоляцією/кільцевими блоками SF6, сумісні як з європейськими рішеннями автоматичних вимикачів, так і з американськими коленчатими рішеннями.

· Трансформатори: вибір сухих або масляних моделей (SCB14/S15, клас енергоефективності 1); підвищена стійкість до короткого замикання (10 кВ/25 кА/3 с, що перевищує стандарт IEC 20 кА/2 с).

· Сторона низької напруги: інтегрований інтелектуальний розподіл електроенергії, автоматична компенсація реактивної потужності, пом’якшення гармонік і дистанційний моніторинг, розроблені відповідно до вимог автоматизації розподільної мережі Китаю.

· Система захисту: подвійний резервний захист, з високовольтними запобіжниками + автоматичними вимикачами як резервний захист; оснащений неелектричними функціями захисту, такими як перегрівання, газ і скидання тиску.

(3) Основні технічні характеристики

· Адаптивність: повністю сумісний із розподільними мережами Китаю 10 кВ/20 кВ, рівнями короткого замикання та конфігураціями заземлення.

· Економічна ефективність: нижча вартість, ніж європейські конструкції, вища надійність, ніж американські конструкції.

· Інтелект: стандартний моніторинг IoT (телеметрія, дистанційне керування та дистанційне керування), підтримує протокол IEC 61850.

Порівняння технічних параметрів трьох основних коробчатих підстанцій

II. Точна відповідність сценаріїв застосування (критерії відбору для інженерів-електриків)

1. Сценарії застосування для європейського стилюКоробчаті підстанції

Основні критерії вибору: висока надійність, висока безпека, сильна масштабованість і екологічна стійкість як пріоритет

· Центри міст / Знакові будівлі: Комерційні комплекси, висотні будинки, центральні райони (пожежна безпека, низький рівень шуму, ландшафтна інтеграція).

· Промислове/високонадійне навантаження: центри обробки даних, точне виробництво, залізничний транспорт, лікарні (безперебійне електропостачання, обслуговування без відключення електроенергії).

· Інтеграція в мережу відновлюваної енергетики: підстанції вітроенергетики / фотоелектричні підстанції (пом’якшення гармонік, компенсація реактивної потужності, інтелектуальний моніторинг).

· Екологічно чутливі зони: школи, житлові райони, мальовничі місця (відсутність витоку масла, ізоляція сухого типу).

2. Сценарії застосування для СШАКоробчаті підстанції

Основні критерії відбору: низька вартість, швидке розгортання, надзвичайно обмежений простір

· Північноамериканська електромережа: локальні розподільні мережі в США та Канаді (відповідність стандартам).

· Ремонт старих житлових районів: кінцеві точки міської мережі з обмеженим простором і короткими циклами будівництва.

· Тимчасове/аварійне джерело живлення: будівельні майданчики, виставки, допомога при стихійних лихах (plug-and-play, пересувне).

· Сільські/приміські мережі: райони з низькою щільністю навантаження, великими радіусами постачання та обмеженими можливостями експлуатації та технічного обслуговування.

3. Сценарії застосування для китайської мовиКоробчаті підстанції

Основні критерії вибору: сумісність з китайською електромережею, висока економічна ефективність і інтелектуальна експлуатація та технічне обслуговування

· Міські та сільські розподільні мережі в Китаї: нові житлові громади, індустріальні парки та муніципальні громадські об’єкти (стандарт 10 кВ, узгодження рівня короткого замикання).

· Оновлення автоматизації розподільної мережі: повне охоплення «Трьох дистанційних пристроїв» (дистанційне вимірювання, дистанційна сигналізація, дистанційне керування), вузли інтелектуальної мережі.

· «Нова інфраструктура»: базові станції 5G, кластери зарядних станцій, електростанції накопичувачів енергії (інтегровані інтерфейси джерело-мережа-навантаження-сховище).

· Експорт/Пояс, один шлях: адаптовано для ринків Південно-Східної Азії, Близького Сходу, Африки та інших регіонів із змішаними стандартами IEC і GB.

III. Майбутні тенденції розвитку (еволюційні напрямки трьох основних технологічних шляхів)

1. Глобальні загальні тенденції (оновлення, спільні для всіх трьох шляхів)

(1) Низький рівень викидів вуглецю та висока енергоефективність

· Обов’язкове підвищення енергоефективності: починаючи з 2026 року стандарти енергоефективності Tier 1 будуть обов’язковими на основних світових ринках (зменшення втрат без навантаження на 40%).

· Екологічно чисті замінники ізоляції: нульове використання елегазу (замінено сухим повітрям, N₂ та екологічно чистими газами); мінеральне масло, замінене натуральним ефірним рослинним маслом.

· Широке застосування аморфних сплавів: втрати холостого ходу на 70–80% нижчі, ніж у традиційних матеріалів; до 2030 року рівень проникнення в державну мережу досягне 50%.

(2) Високий інтелект (AIoT)

·Edge Computing + Digital Twins: моніторинг стану в режимі реального часу, прогнозування несправностей (точність >95%), віддалена діагностика та автоматичне створення звітів про експлуатацію та технічне обслуговування.

·Повна відповідність стандарту IEC 61850: функціональність Plug-and-play, розширена сумісність і бездоганна інтеграція з диспетчерськими системами інтелектуальної мережі.

· 5G + IoT: дистанційне керування, виявлення дуги, сповіщення про перегрівання, аналіз енергоспоживання; безпілотна робота стає стандартною.

(3) Інтеграція та збірка

· «Інтеграція з багатьма відсіками»: збірні модулі, що об’єднують підстанції, накопичувачі енергії, фотоелектричні та зарядні станції, що зменшує площу ще на 30%.

· Модульна конструкція з блоків: стандартизовані модулі, заводська попередня збірка та відсутність електропроводки на місці скорочують час встановлення до одного дня.

2. Диференційована еволюція трьох основних продуктових ліній

(1) Європейське розподільче обладнання: максимальна безпека + зелений нульовий вміст вуглецю

· Покращений захист від внутрішньої дуги (згасання дуги ≤0,1 с), вибухозахищеність і рейтинги вогнестійкості.

· Уся серія не містить масла, повністю сухого типу та виготовлена ​​з матеріалів, які підлягають вторинній переробці, відповідно до норм ЄС щодо «вуглецевої нейтральності».

· Зосереджено на високовольтних додатках із високою потужністю 40,5 кВ і сценаріях головної станції розумної мікромережі.

(2) СШАТип коробкиПідстанції: мінімалістична інтеграція + низька вартість

· Подальша мініатюризація та зменшення ваги, розроблені для північноамериканських розподілених фотоелектричних систем і систем накопичення енергії в житлових приміщеннях.

· Використовує IoT для спрощеного моніторингу, наголошуючи на недорогій моделі O&M, заснованій на «відмовах заміни».

· Зосереджено на слабко структурованих ринках розподільчих мереж у Північній Америці, Латинській Америці та Австралії.

(3) Китайська Тип коробки Підстанції: універсальна адаптивність + розумна інтеграція

· Сумісність із подвійним стандартом (IEC+GB) із покращеною адаптацією до екстремальних умов (сильний холод, висока вологість, велика висота).

· Інтегрована генерація, мережа, навантаження та зберігання: глибока інтеграція інверторів зберігання енергії (PCS) і систем управління енергією (EMS).

· Прогнозне технічне обслуговування за допомогою штучного інтелекту: на основі вітчизняних алгоритмів напрацювання на відмову збільшено до понад 100 000 годин.

· Лідерство з подвійним проривом на глобальному ринку середнього та нижчого класу

IV. Резюме: Фундаментальні відмінності в технічних підходах

· Європейський: безпека на першому місці, модульний і високонадійний, що представляє технічний підхід «точної інженерії».

· Американський: економічний, інтегрований та швидкий розгортання, що представляє «економічно орієнтований» технічний підхід.

· Китайський підхід: насамперед адаптивність, локалізація та інтелект, що представляє «збалансований» технічний підхід.

Протягом наступних 3-5 років ці три підходи будуть відходити один від одного, і їхні кордони розмиватимуться: європейський підхід стане компактнішим, американський підхід більш інтелектуальним, а китайський підхід більш інтернаціоналізованим, зрештою зближаючись до єдиної технічної парадигми «інтелекту, низького рівня вуглецю, інтеграції та стандартизації».

Поширені запитання щодо європейських, американських і китайських коробкових підстанцій

1. Які основні стандартні системи для трьох типів коробчатих підстанцій?

· Європейський: IEC 62271, IEC 61330

· Американський: IEEE C57.12.25, ANSI

· Китайська: GB/T 17467-2020

2. Які основні структурні відмінності?

· Європейський: три повністю незалежних відділення, модульна конструкція

· Американський: інтегрований загальний бак, загальний масляний бак високої напруги та трансформатора

· Китайська: три незалежних відділення, компактне та оптимізоване розташування

3. Який тип трансформатора використовується в кожному типі?

· Європейський: Переважно сухий трансформатор

· Американський: тільки масляний трансформатор

· Китайська: Сухий тип або масляний занурений на вибір

4. Який має найменший об’єм і площу?

Американська коробкова підстанція, лише близько 1/3 європейського типу.

5. Який має найсильнішу здатність витримувати коротке замикання?

Китайська коробкова підстанція, до 25кА/3с підвищеного рівня.

6. Чи можна проводити технічне обслуговування без повного відключення електроенергії?

· Європейський і китайський: Так, незалежне обслуговування відсіків

· Американець: Ні, потрібне повне відключення електроенергії

7. Який тип має найнижчу вартість?

Американська коробкова підстанція на 15–20% нижча за європейську.

8. Які типові сценарії застосування?

· Європейський: основні міські райони, центри обробки даних, промислові об’єкти високого рівня безпеки

· Американський: вузький простір, швидке будівництво, сільське та тимчасове електропостачання

· Китайська: міські та сільські розподільні мережі, нова інфраструктура, розумні мережі

9. Яка тенденція розвитку в майбутньому?

Загальні: висока ефективність, інтелект, без елегазу, інтеграція

· Європейський: надзвичайна безпека, нульовий вміст вуглецю, повна серія сухого типу

· Американський: мініатюризація, недорогий режим заміни

· Китайська: сумісність з IEC+GB, інтеграція джерела-мережі-навантаження-сховища

10. Що найбільше підходить для проектів китайської електромережі?

Китайська коробкова підстанція, найкраще відповідає розподільчій мережі 10 кВ/20 кВ, захист і інтелектуальні вимоги.
