Що таке підстанція коробкового типу?

Що яА Коробкова підстанція?

А Коробкова підстанціятакож відомий як a збірніабо компактна підстанція,  це закритий блок, зібраний на заводі, який об’єднує всі важливі компоненти традиційної електричної підстанції в єдиному, стійкому до атмосферних впливів металевому корпусі. Він призначений для перетворення та розподілу електроенергії середньої напруги (СН) до низької напруги (НН).

Думайте про це як про електророзподільну станцію, що працює за принципом «вмикай і працюй», яка замінює великі, цегляні будівлі підстанцій.

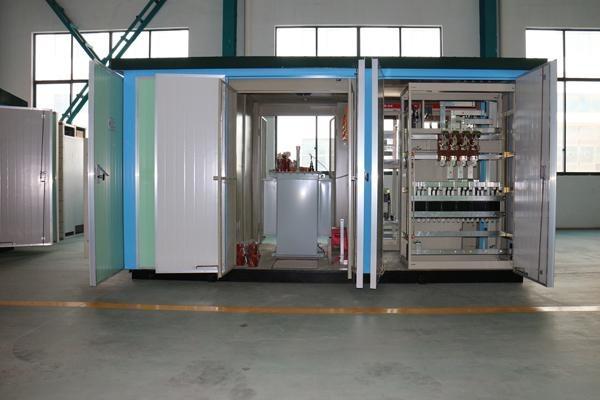

Компоненти aпідстанція коробкового типу

A підстанція коробкового типу складається з трьох основних відсіків: високовольтного розподільного пристрою, трансформатора та низьковольтного розподільного обладнання. Кожен відсік відіграє вирішальну роль у забезпеченні ефективного перетворення та розподілу електроенергії.

Високовольтні розподільні пристрої

Зазвичай працює при номінальній напрузі 10 кВ або 35 кВ.

Має кільцеві головні блоки вітчизняного або імпортованого виробництва та вакуумні вимикачі.

Оснащений струмообмежуючими запобіжниками для підвищення безпеки.

трансформери

Доступний як у масляній, так і в сухій конфігурації.

Можливість встановлення трансформаторів до 1600 кВА.

Має захисний корпус із ізоляційних або металевих матеріалів.

Низьковольтне розподільче обладнання

Включає панелі розподілу електроенергії, панелі освітлення, панелі вимірювання та панелі компенсації реактивної потужності.

Оснащений автоматичними системами контролю температури та конденсації.

Допомагає досягти ефективної доставки електроенергії до кінцевого користувача.

Особливості підстанцій контейнерного типу

(1) передові технології, безпечні та надійні; (2) Високий ступінь автоматизації; (3) Фабричне виготовлення; (4) Гнучкі параметри конфігурації; (5) Рентабельність із швидкими результатами; (6) Компактність; (7) Естетично привабливий дизайн, який добре поєднується з оточенням.

Класифікація коробчатих підстанцій

1) Модульний тип. Розподільні пристрої високої та низької напруги та трансформатор розміщені в металевому корпусі з робочим проходом, зарезервованим у розподільчому обладнанні високої та низької напруги. Цей тип підстанції контейнерного типу має відносно великі розміри і сьогодні використовується рідко.

(2) Інтегрований тип блоку. Замість використання наявних повних комплектів обладнання високовольтні та низьковольтні пристрої керування та захисту встановлюються безпосередньо всередині корпусу, утворюючи єдиний блок. Розроблені для роботи без обслуговування, ці корпуси не мають робочого проходу та є компактними; вони також відомі як коробчасті підстанції європейського або стандартного типу.

(3) Інтегрований тип. Ця конструкція спрощує високовольтні пристрої керування та захисту, розміщуючи як високовольтне, так і низьковольтне розподільче обладнання та основний корпус трансформатора разом у резервуарі для трансформаторного масла, утворюючи єдиний блок. Він ще компактніший, його об’єм можна порівняти з об’ємом масляного трансформатора такої ж потужності — приблизно в третину розміру коробчатої підстанції європейського типу. Він також відомий як коробкова підстанція американського типу або компактна коробчаста підстанція.

Типи і моделіпідстанція коробкового типуs

підстанція коробкового типуs доступні в різних моделях і конфігураціях для задоволення різних операційних потреб. Кожна модель ретельно розроблена, щоб надавати певні переваги та відповідати унікальним вимогам користувачів.

Поширені моделі

Моделі високовольтних розподільних пристроїв

Моделі сухих трансформаторних шаф

Моделі низьковольтних розподільних пристроїв

Глобальні стандартні моделі

Європейський стиль: більшого розміру з централізованими компонентами.

Американський стиль: забезпечує кращу ефективність охолодження, але має більший розмір.

Інтегрований: Менша площа, але пропонує переваги, подібні до американського стилю.

Інструкції з експлуатації та технічного обслуговування

Ефективні стратегії експлуатації та обслуговування мають вирішальне значення для терміну служби та надійностіпідстанція коробкового типус. Регулярні перевірки та технічне обслуговування запобігають несподіваним збоям і забезпечують безперебійне електропостачання.

Основні експлуатаційні вимоги

Встановіть на піднятій платформі, щоб запобігти проникненню води.

Забезпечте надійне з’єднання з мережею заземлення для забезпечення безпеки.

Тримайте територію навколо підстанції чистою та вільною від сміття.

Регулярні перевірки та технічне обслуговування

Регулярно перевіряйте високовольтне обладнання та трансформатори.

Проведіть випробування ізоляції, щоб забезпечити безпечну роботу.

Обслуговуйте систему охолодження, щоб запобігти перегріву.

Виклики та міркування

Покипідстанція коробкового типуЗавдяки численним перевагам існують також проблеми, які потребують ретельного розгляду. Ці виклики охоплюють різні аспекти, включаючи вплив на навколишнє середовище та експлуатаційні обмеження.

Міркування щодо навколишнього середовища та безпеки

Ризик перегріву та потреба в належній вентиляції.

Потенційний вплив на навколишнє середовище через неправильну утилізацію матеріалів.

Заходи безпеки для запобігання несанкціонованому доступу.

Експлуатаційні обмеження

Обмеження потужності окремих моделей трансформаторів.

Необхідність постійного обслуговування, щоб уникнути проблем з роботою.

Проблеми, пов'язані з інтеграцією з існуючими системами.

Висновок

Коробкова підстанція — це зібраний на заводі закритий металевий блок для трансформації та розподілу потужності середнього та низького напруги, що включає в себе основні компоненти (розподільний пристрій високої напруги, трансформатор, низьковольтне обладнання) як альтернативу традиційним підстанціям «вмикай і працюй».

Він відрізняється передовою технологією, гнучкою конфігурацією, компактним розміром і економічною ефективністю, з трьома основними типами (модульний, європейський, американський) і різними моделями для задоволення різних потреб. Правильна експлуатація та технічне обслуговування мають важливе значення для вирішення таких проблем, як перегрів та проблеми інтеграції.

CEHO Electric виділяється своєю основною перевагою — гнучким налаштуванням, пропонуючи індивідуальні рішення (напруга, потужність, сценарії застосування), що охоплюють усі стандартні моделі. Він використовує високоякісні компоненти сердечника та суворо контрольовані трансформатори для стабільності, а також інтелектуальне керування низькою напругою. Завдяки стандартизованому попередньому виготовленню, зручному для користувача технічному обслуговуванню та професійному післяпродажному обслуговуванню він забезпечує ефективні, безпечні та рентабельні рішення для живлення.

Якщо у вас є будь-які пов’язані потреби, будь ласка, відвідайте наш веб-сайт для отримання додаткової інформації або зверніться безпосередньо до нашої професійної команди. Пам'ятайте, вибираючиCEHO означає вибір надійності та інновацій!

Коробкова підстанція (збірна/компактна підстанція) FAQS

Основна інформація

Q1: Що таке коробкова підстанція?

Відповідь: Коробчаста підстанція, яку також називають збірною або компактною підстанцією, — це закритий блок, зібраний на заводі, який об’єднує всі основні компоненти традиційної електричної підстанції в єдиний, стійкий до атмосферних впливів металевий корпус. Він використовується для трансформації та розподілу електроенергії середньої напруги (СН) до низької напруги (НН), виступаючи як альтернатива «вмикай і працюй» великим стандартним будівлям підстанцій.

Q2: Які основні компоненти підстанції коробкового типу?

A: Він складається з трьох основних відсіків, кожен з яких відіграє важливу роль у перетворенні та розподілі енергії:

Розподільний пристрій високої напруги: зазвичай працює при напрузі 10 кВ або 35 кВ, оснащений кільцевими головними блоками, вакуумними вимикачами та запобіжниками, що обмежують струм.

Трансформатори: доступні в масляних і сухих конфігураціях, потужністю до 1600 кВА, із захисним ізоляційним або металевим корпусом.

Обладнання для розподілу низької напруги: включає в себе панелі розподілу електроенергії, панелі освітлення, панелі вимірювання, панелі компенсації реактивної потужності та автоматичні системи контролю температури/конденсації.

Особливості

Q3: Які ключові особливості коробчатих підстанцій?

A: Основні характеристики: (1) передові технології, безпечні та надійні; (2) Високий ступінь автоматизації; (3) Фабричне виготовлення; (4) Гнучкі параметри конфігурації; (5) Рентабельність із швидкими результатами; (6) Компактність; (7) Естетично привабливий дизайн, який поєднується з оточенням.

Класифікація та моделі

Q4: Які основні класифікації коробчатих підстанцій?

A: Є три основні типи:

Модульний тип: КРУ і трансформатор високої та низької напруги знаходяться в металевому корпусі з робочим проходом; відносно великий і рідко використовується зараз.

Тип інтегрованого блоку: пристрої керування/захисту високої та низької напруги встановлюються безпосередньо в корпус (без робочого проходу), не потребують обслуговування, компактні; також називають європейським або стандартним типом.

Інтегрований тип: розподільне обладнання високої та низької напруги та основний корпус трансформатора розміщені в резервуарі трансформаторного масла, більш компактному (приблизно 1/3 розміру європейського типу); також називають американським або компактним типом.

Q5: Які моделі коробчатих підстанцій доступні?

A: Існують різні моделі для задоволення різних потреб, зокрема: високовольтні моделі розподільних пристроїв, моделі сухих трансформаторних шаф, моделі низьковольтних розподільних пристроїв, глобальні стандартні моделі (європейський стиль: більший із централізованими компонентами; американський стиль: краще охолодження, але більший; інтегрований: менша площа з перевагами американського стилю).

Експлуатація та технічне обслуговування

Q6: Які основні експлуатаційні вимоги до коробкових підстанцій?

A: Основні вимоги: (1) Встановіть на піднятій платформі, щоб запобігти проникненню води; (2) Забезпечте надійне підключення до мережі заземлення для безпеки; (3) Тримайте територію навколо підстанції чистою та вільною від сміття.

Q7: Які регулярні перевірки та технічне обслуговування необхідні коробковим підстанціям?

A: Регулярне технічне обслуговування включає: (1) перевірку високовольтного обладнання та трансформаторів; (2) Проведення випробувань ізоляції для забезпечення безпечної експлуатації; (3) Технічне обслуговування системи охолодження для запобігання перегріву.

Виклики та міркування

Q8: Які екологічні та безпекові міркування слід враховувати для підстанцій коробкового типу?

A: Основні міркування: (1) Ризик перегріву, що вимагає належної вентиляції; (2) Потенційний вплив на навколишнє середовище через неналежну утилізацію матеріалів; (3) Заходи безпеки для запобігання несанкціонованому доступу.

Q9: Які експлуатаційні обмеження мають коробкові підстанції?

A: Основними обмеженнями є: (1) обмеження потужності певних моделей трансформаторів; (2) Необхідність постійного обслуговування, щоб уникнути проблем з експлуатацією; (3) Проблеми в інтеграції з існуючими системами.
