Що таке вимірювальний трансформатор струму?

У цій докладній статті пояснюється, що таке aВимірювальний трансформатор струмуяк він працює, чому він важливий для електричних систем, як він порівнюється з іншими вимірювальними трансформаторами, як його вибрати, а також запитання, що часто задаються — усе це підтверджено авторитетними визначеннями та галузевими стандартами. Вимірювальні трансформатори струму, загальна назватрансформатори струму (СТ), забезпечують точне вимірювання струму, захист і контроль електричних ланцюгів високої напруги шляхом масштабування струмів до безпечніших стандартних значень для приладів і реле.

Зміст

1. Що таке вимірювальний трансформатор струму?
2. Як працює трансформатор струму?
3. Навіщо використовувати вимірювальний трансформатор струму?
4. Які існують типи вимірювальних трансформаторів струму?
5. Як вибрати правильний вимірювальний трансформатор струму?
6. Що таке загальні програми?
7. Часті запитання (FAQ)

Що таке вимірювальний трансформатор струму?

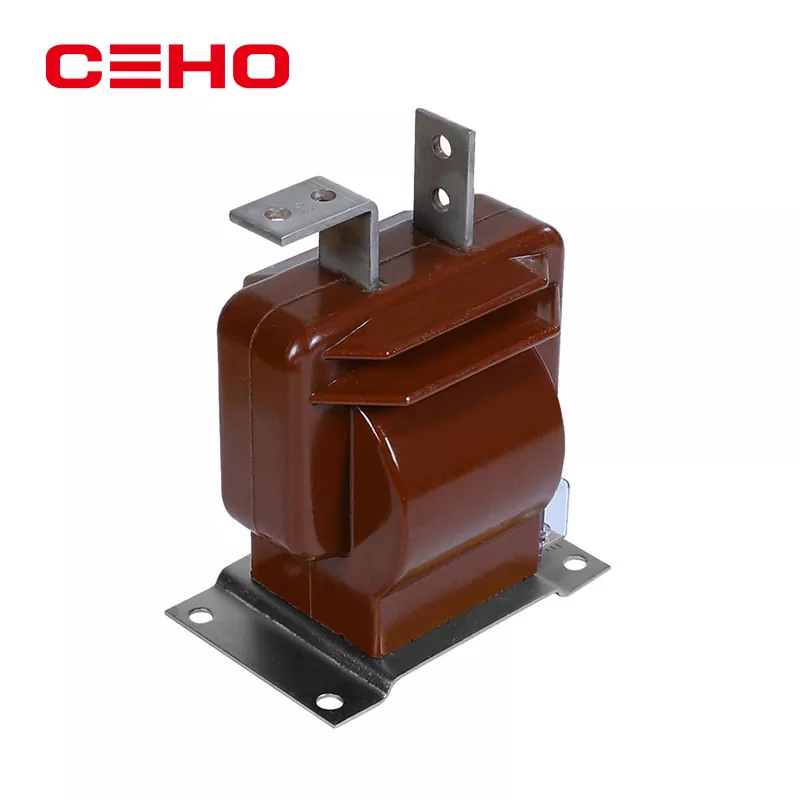

A Вимірювальний трансформатор струму(також відомий як aТрансформатор струмуабо КТ) є певним типомприладовий трансформаторпризначений для масштабування дуже високих змінних струмів (AC) від енергосистем до пропорційного меншого струму, який можна безпечно підключати до лічильників, захисних реле та пристроїв керування.

Визначальна роль трансформатора струму полягає в забезпеченні безпечного й точного визначення струму в колах, де пряме вимірювання було б небезпечним або недоцільним через високий струм і високу напругу.

Як працює трансформатор струму?

Принцип дії трансформатора струму заснований на магнітній індукції: коли змінний струм протікає через первинний провідник, він створює магнітне поле. Цей магнітний потік індукує пропорційний струм у вторинній обмотці КТ через електромагнітну індукцію.

• Первинна обмотка:зазвичай один виток (часто сам провідник).
• Вторинна обмотка:багато витків тонкого дроту для отримання зниженого струму.
• Магнітний сердечник:матеріал з високою проникністю для ефективного спрямування потоку.

Результатом є вторинний струм, який є фіксованим співвідношенням первинного струму (наприклад, трансформатор струму 1000:5 видасть 5 А, коли первинний струм становить 1000 А), що дозволяє вимірювальним пристроям працювати безпечно та з високою точністю.

Навіщо використовувати вимірювальний трансформатор струму?

Трансформатори струму необхідні для сучасних електричних систем з кількох причин:

1. Безпека:Вони ізолюють пристрої та персонал від небезпечних первинних кіл високої напруги.
2. Точність:Вони забезпечують стандартизовані рівні струму для точного вимірювання та моніторингу навантаження.
3. Захисна функція:Вони працюють з реле та захистами для виявлення несправностей і спрацьовування автоматичних вимикачів.

Без трансформаторів струму вимірювання або захист мереж під великим струмом за допомогою звичайних інструментів було б небезпечним, неточним або і тим і іншим.

Які існують типи вимірювальних трансформаторів струму?

Трансформатори струму бувають кількох форм залежно від установки та застосування:

• Стрічкові КТ:Первинний провідник проходить через сердечник з багатьма вторинними витками.
• Кільцеві (тороїдальні) КТ:Кільцева жила з пропущеним через неї провідником; ідеально підходить для вимірювання модернізації.
• Віконні КТ:Розроблений таким чином, що основний провідник можна легко протягнути.
• Розділені КТ:Затискний тип CT для зручного встановлення без від’єднання.

Кожен тип підтримує різні потреби встановлення та вимоги до точності. На підстанціях високої напруги часто використовуються міцні стрижні або вікна, тоді як сценарії технічного обслуговування або модернізації можуть використовувати формати з розділеними ядрами.

Як вибрати правильний вимірювальний трансформатор струму?

Вибір правильного КТ залежить від:

1. Номінальний первинний струм:Має відповідати максимальному очікуваному струму навантаження.
2. Вторинний стандартний вихід:Зазвичай 5 А або 1 А.
3. Клас точності:Точність, необхідна для вимірювання проти захисних функцій.
4. Оцінки температури та середовища:Для умов монтажу.

Що таке загальні програми?

КТ використовуються в багатьох областях електротехніки:

• Облік: вимірювання струму для виставлення рахунків і розрахунку навантаження.
• Захист: виявлення умов перевантаження по струму або несправності та ініціювання відключення вимикача.
• Системи керування: передача даних у режимі реального часу в SCADA або системи автоматизації.

Часті запитання (FAQ)

Що означає «приладовий трансформатор»?
Вимірювальний трансформатор — це пристрій, який масштабує величини високої потужності системи (струму або напруги) до стандартизованих рівнів для вимірювання та захисту без навантаження або порушення первинного контуру.

Чим трансформатор струму відрізняється від силового?
Трансформатор струму зосереджений на точному масштабуванні для вимірювання та безпеки, тоді як силовий трансформатор зосереджений на передачі потужності між рівнями напруги з мінімальними втратами.

Чому ніколи не можна використовувати КТ з відкритою вторинною обмоткою?
Залишення вторинної обмотки ТТ відкритим може призвести до небезпечно високої напруги, оскільки трансформатор намагається підтримувати струм, ризикуючи пробою ізоляції та загрозою безпеці.

Що таке стандартний вторинний струм?
Стандартні вторинні виходи трансформаторів струму зазвичай становлять 1 А або 5 А, щоб відповідати загальним вимогам до входу приладу та реле.

Чи можна використовувати трансформатори струму для вимірювання постійного струму?
Стандартні КТ працюють на магнітній індукції змінного струму і не підходять для постійного струму; замість них використовуються спеціальні датчики (наприклад, ефект Холла).
