Що таке комбіновані трансформатори та чому вони необхідні для сучасних енергосистем?

Оскільки системи живлення стають все більш компактними, інтелектуальними та керованими ефективністю, попит на багатофункціональне електричне обладнання продовжує зростати. Одним із таких нововведень єКомбінований трансформатор, пристрій, який об’єднує численні функції вимірювання та захисту в одному пристрої. Комбіновані трансформатори, які широко використовуються в системах середньої та високої напруги, відіграють вирішальну роль у забезпеченні точних вимірювань, надійного захисту та оптимізованого простору для установки.

У цьому вичерпному посібнику ми досліджуємо, що таке комбіновані трансформатори, як вони працюють, їхні переваги перед традиційними рішеннями та чому комунальні підприємства та промислові оператори в усьому світі покладаються на них.

Анотація статті

У цій статті наведено детальне пояснення комбінованих трансформаторів, зокрема їх структуру, принципи роботи, основні переваги, технічні характеристики та застосування в реальному світі. Він також порівнює комбіновані трансформатори з окремими трансформаторами струму та напруги, розглядає загальні запитання в обширному розділі поширених запитань і висвітлює найкращі методи вибору та встановлення.

Зміст

• Що таке комбінований трансформатор?
• З яких компонентів складається комбінований трансформатор?
• Як працюють комбіновані трансформатори?
• Які типи комбінованих трансформаторів доступні?
• Чому комбіновані трансформатори краще, ніж окремі блоки?
• Де зазвичай використовуються комбіновані трансформатори?
• Які ключові технічні характеристики?
• Як правильно вибрати комбінований трансформатор?
• Часті запитання про комбіновані трансформатори

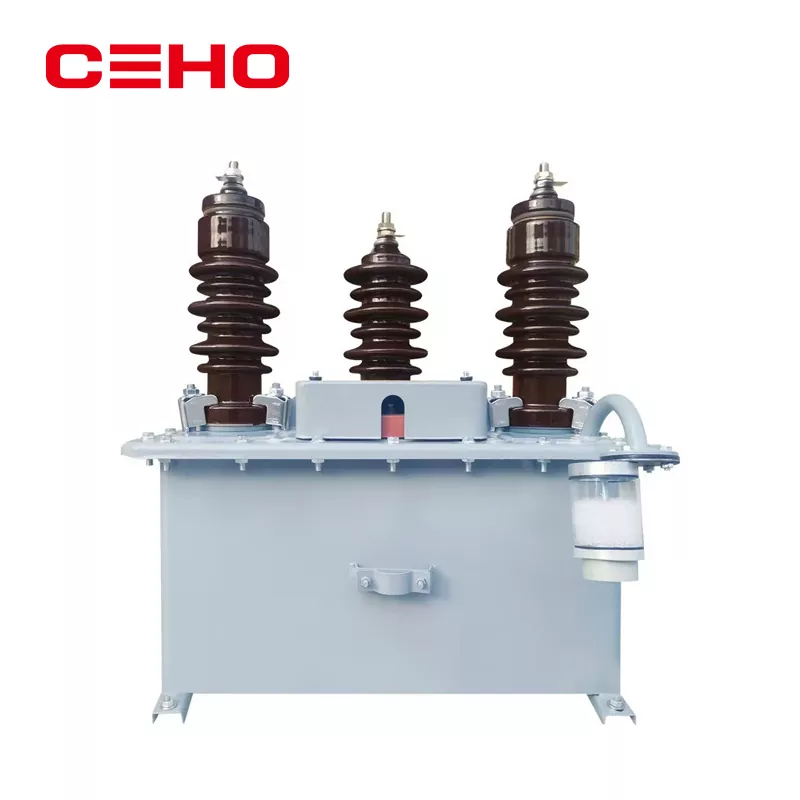

Що таке комбінований трансформатор?

Комбінований трансформатор, також відомий як комбінований вимірювальний трансформатор, об’єднує aтрансформатор струму (КТ)і атрансформатор напруги (VT або PT)в єдиний компактний блок. Його основне призначення — надавати точні сигнали струму та напруги для вимірювання, вимірювання, захисту та керування в системах електроенергії.

Поєднуючи ці функції, утиліти можуть зменшити складність встановлення, заощадити місце та підвищити надійність системи. Такі виробники, якCEHO POWER TECHNOLOGY GROUP CO., LTD.розробляти комбіновані трансформатори відповідно до міжнародних стандартів, забезпечуючи при цьому довгострокову стабільність роботи.

З яких компонентів складається комбінований трансформатор?

Типовий комбінований трансформатор складається з кількох інтегрованих компонентів, призначених для продуктивності та довговічності:

• Первинна система ізоляції (масляна або суха)
• Сердечник і вторинні обмотки трансформатора струму
• Сердечник і вторинні обмотки трансформатора напруги
• Вторинна клемна коробка
• Захисний корпус (порцеляновий або композитний)

Ці компоненти сконструйовані як єдина структура, що забезпечує узгоджену координацію ізоляції та зменшення точок відмови.

Як працюють комбіновані трансформатори?

Комбіновані трансформатори працюють шляхом одночасного зниження високого струму та високої напруги від первинної системи до стандартизованих значень вторинної обмотки, придатних для лічильників, реле та пристроїв керування.

Секція трансформатора струму створює пропорційний вторинний струм, тоді як секція трансформатора напруги забезпечує пропорційну вторинну напругу. Обидва виходи ізольовані від високовольтної первинної ланцюга, що забезпечує безпеку та точність вимірювань.

Які типи комбінованих трансформаторів доступні?

Комбіновані трансформатори доступні в різних конфігураціях в залежності від системних вимог:

• Масляні комбіновані трансформатори
• Комбіновані сухі трансформатори
• Зовнішні блоки на стовпах
• Трансформатори комбіновані з елегазовою ізоляцією

Кожен тип розроблено для певних рівнів напруги, умов навколишнього середовища та методів встановлення.

Чому комбіновані трансформатори краще, ніж окремі блоки?

У порівнянні з використанням індивідуальних трансформаторів струму та напруги комбіновані трансформатори мають ряд переваг:

Ці переваги роблять комбіновані трансформатори особливо придатними для сучасних підстанцій і інтелектуальних мереж.

Де зазвичай використовуються комбіновані трансформатори?

Комбіновані трансформатори широко використовуються в різних галузях промисловості та енергетичних інфраструктурах:

• Підстанції середньої та високої напруги
• Об'єкти виробництва електроенергії
• Системи відновлюваної енергії
• Промислові розподільні мережі
• Розумні електромережі та проекти автоматизації

Щоб дізнатися більше про рішення для вимірювання потужності, відвідайте розділ інструментальних трансформаторів.

Які ключові технічні характеристики?

Оцінюючи комбіновані трансформатори, інженери зазвичай враховують такі параметри:

Як правильно вибрати комбінований трансформатор?

Вибір відповідного комбінованого трансформатора вимагає ретельного розгляду напруги системи, номінального струму, вимог до точності, умов навколишнього середовища та відповідності відповідним стандартам.

Співпраця з досвідченими виробниками, якCEHO POWER TECHNOLOGY GROUP CO., LTD.забезпечує професійну технічну підтримку, індивідуальні рішення та довгострокову надійність роботи.

Часті запитання про комбіновані трансформатори

Яке основне призначення комбінованого трансформатора?

Основне призначення комбінованого трансформатора — забезпечити точні вимірювання струму та напруги, одночасно зменшуючи простір і складність установки.

Чому на підстанціях використовують комбіновані трансформатори?

Вони використовуються, тому що вони підвищують надійність, спрощують проводку та підтримують функції точного захисту та вимірювання.

Які стандарти застосовуються до комбінованих трансформаторів?

Загальні стандарти включають IEC 61869, IEEE C57 і відповідні регіональні специфікації комунальних послуг.

Який термін служби комбінованого трансформатора?

При правильному проектуванні, монтажі та обслуговуванні комбіновані трансформатори можуть надійно працювати 25–30 років і більше.

Що робить комбіновані трансформатори придатними для інтелектуальних мереж?

Компактний дизайн, точність і сумісність із цифровими системами моніторингу роблять їх ідеальними для застосування в інтелектуальних мережах.
