Трифазний литий комбінований вимірювальний трансформатор з епоксидної смоли

Як професійний виробник, Ceho хоче надати вам трифазний литий епоксидний комбінований інструментальний трансформатор. Конструктивні особливості комбінованих трансформаторів включають безмасляні, мініатюрні, високу надійність і не потребують обслуговування. Наприклад, трансформатор використовує ізоляцію з епоксидної смоли та високовольтну епоксидну смолу, повністю закриту вакуумним литтям, що покращує характеристики ізоляції та безпеку обладнання. Крім того, вторинні дроти і кабелі комбінованого трансформатора підключаються за допомогою свинцевих пломбованих розподільних коробок, які мають протиугінні функції, а також зручні для перевірки на місці.

Технічні параметри

Комбіновані трансформатори включають різні типи, такі як звичайні трансформатори струму, наскрізні трансформатори струму, багатовідводні трансформатори струму та трансформатори струму з різними коефіцієнтами трансформації. Звичайний трансформатор струму складається з первинної обмотки, вторинної обмотки, залізного сердечника та рами, корпусу, клем для проводки тощо. Принцип роботи комбінованого вимірювального трансформатора подібний до трансформатора. Трансформатор струму прохідного типу не має первинної обмотки і створює магнітний потік через провід, що проходить через залізний сердечник, тим самим генеруючи вторинний струм. Трансформатори струму з декількома відводами отримують кілька різних коефіцієнтів трансформації, додаючи кілька відводів, щоб відповідати вимогам різних струмів навантаження. Трансформатори струму з різними коефіцієнтами трансформації забезпечують кілька незалежних обмоток для задоволення потреб у різних коефіцієнтах трансформації та рівнях точності.

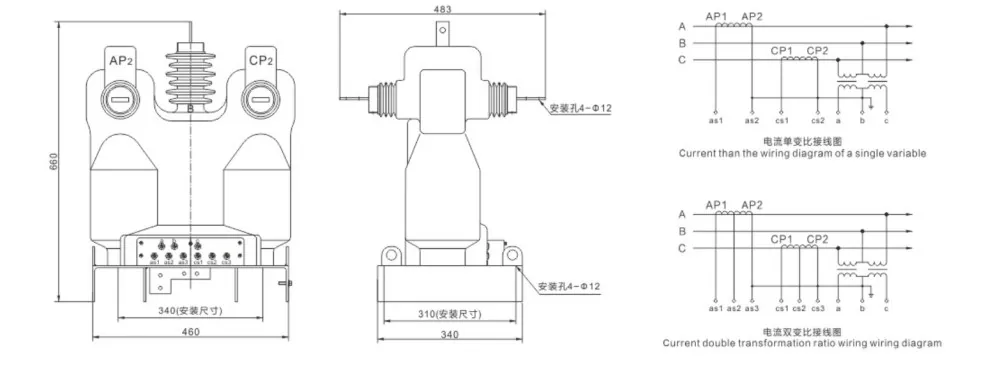

Зовнішні креслення

застосування

Трифазний литий комбінований вимірювальний трансформатор із епоксидної смоли широко використовується для вимірювання, вимірювання та захисту в енергосистемах. Наприклад, в лініях електропередачі та відгалуженнях 10 кВ комбіновані трансформатори використовуються для оцінки втрат у лінії та для вимірювання електричної енергії на бічних відгалуженнях високої напруги силових трансформаторів. Крім того, існує спеціально розроблена високовольтна вимірювальна коробка (комбінований трансформатор), яка в основному складається з комбінованого трансформатора та електролічильної коробки. Він має такі переваги, як висока точність вимірювання, мала вага, легке встановлення та захист від крадіжок електроенергії.
