Зрозумійте з першого погляду: які основні технології та основи застосування низьковольтних розподільних пристроїв?

Низьковольтні розподільні пристрої є основним обладнанням у сучасних системах електропостачання та розподілу, яке в основному використовується для розподілу електроенергії, керування ланцюгом, захисту від перевантаження, захисту від короткого замикання, захисту від витоку на землю та моніторингу потужності. Він широко застосовується на заводах, у будівлях, центрах обробки даних, лікарнях, торгових центрах, муніципальному будівництві та інших сферах. Завдяки компактній конструкції, високій безпеці та надійності, зручному обслуговуванню та високому інтелекту, це ключове обладнання для забезпечення стабільної роботи енергосистем. Ця стаття повністю представляє основні технічні моменти розподільних пристроїв низької напруги з точки зору структури, параметрів, продуктивності, вибору та застосування.

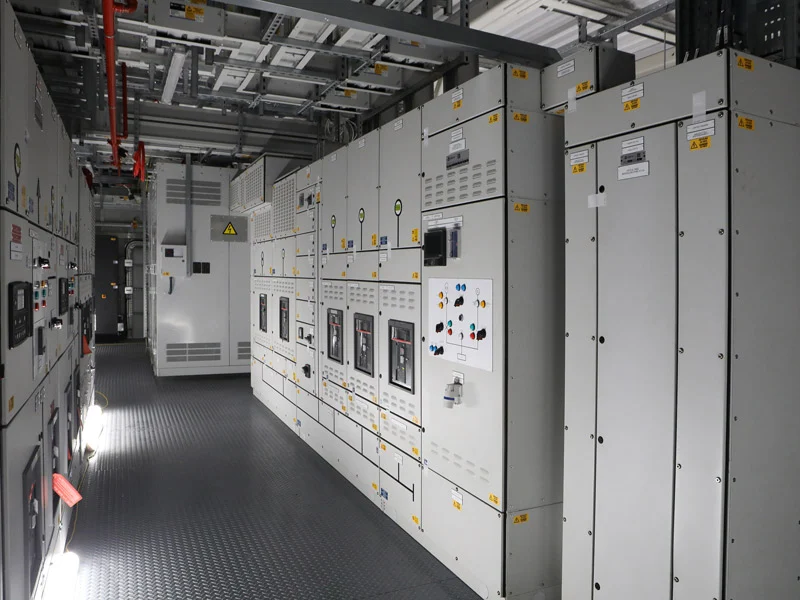

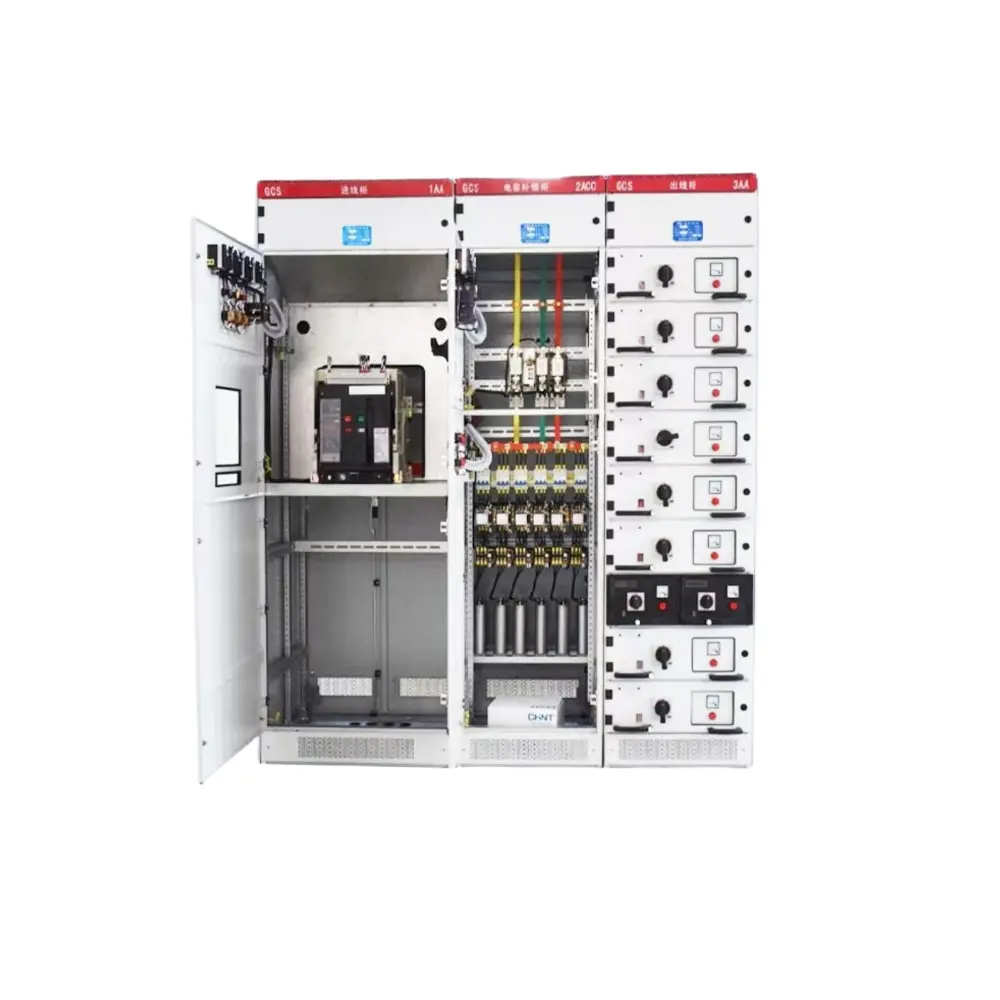

1. Основні компоненти низьковольтних розподільних пристроїв

Типовий розподільний пристрій низької напруги приймає aтрикамерна незалежна ізоляційна конструкція для підвищення безпеки, надійності та ремонтопридатності:

А.Відсік вимикача: Вертикально розташовані, здатні утримувати кілька автоматичних вимикачів; кожен контур окремо розділений без перешкод.

Б.Автобусне купе: Розташований за відділенням вимикача та ізольований ізоляційними перегородками для ефективного запобігання поширенню несправності.

C.Кабельний відсік: розташований у задній або передній частині шафи, зручний для підключення кабелю та обслуговування, з просторим простором і стандартизованою проводкою.

За способом експлуатації та обслуговування:

Д.Доступ ззаду: Традиційна стандартна структура з великим простором для обслуговування.

E.Фронтальний доступ: Настінне кріплення, менша глибина, економія місця.

Конструкція незалежного відсіку дозволяє уникнути випадкового контакту з струмоведучими частинами під час обслуговування, обмежує діапазон замикання дуги та значно покращує безпеку обладнання та персоналу.

2. Ключові рейтингові параметри

3. Основні індекси електричних характеристик

a. Номінальний струм короткого замикання (SCCR)

Максимальний струм короткого замикання, який розподільний пристрій може безпечно витримати за короткий час під час несправності, що визначає стійкість обладнання до короткого замикання та є важливою гарантією безпечної експлуатації.

b. Номінальний струм короткочасної витримки

Струм короткого замикання, який розподільчий пристрій може витримати без деформації або пошкодження протягом заданого часу (зазвичай 1 секунда або 0,5 секунди), гарантуючи, що система не руйнується в умовах несправності.

c. Рейтинг переривань

Максимальний струм замикання, який може безпечно перервати автоматичний вимикач. Він повинен бути більшим за очікуваний струм короткого замикання системи, інакше це призведе до вибуху або пожежі.

d. Клас захисту від проникнення (IP рейтинг)

· IP30: запобігає контакту пальців з струмоведучими частинами

· IP40: запобігає проникненню сторонніх предметів діаметром ≥1 мм

· IP54: Пилонепроникний і захищений від бризок, підходить для вологих і запилених середовищ

e. Межа підвищення температури

Відповідно до національних стандартів підвищення температури розподільного пристрою при тривалій експлуатації при номінальному струмі не повинно перевищувати граничного значення, що забезпечує стабільність ізоляції та тривалий термін служби.

4. Основні технічні ключові моменти низьковольтних розподільних пристроїв

(1).Структура шафи та технологія компартменталізації

Приймає три незалежні ізольовані відсіки: відсік вимикача, відсік шини та відсік кабелю, ефективно запобігаючи поширенню дуги та підвищуючи безпеку експлуатації та обслуговування.

(2)Стійкість до короткого замикання та технологія короткочасної стійкості

Оснащений сильним опором короткого замикання, строго відповідним SCCR і короткочасним витримкою струму, щоб уникнути деформації, зміщення шини або руйнування системи під час несправностей.

(3)Автоматичний вимикач і технологія вибіркової координації

Відключаюча здатність відповідає максимальному струму пошкодження системи. Регіональна вибірковість реалізується за допомогою короткочасної затримки та миттєвої координації захисту, обмежуючи відключення лише пошкодженим ланцюгом.

(4)Конструкція шинної системи та контроль підвищення температури

Схема шини з низьким опором, низькими втратами та високою тепловіддачею для суворого контролю тривалого підвищення робочої температури, забезпечуючи пропускну здатність по струму, термін служби ізоляції та стабільність обладнання.

(5)Інтегрована технологія захисту та вимірювання

Інтегрований захист від перевантаження, короткого замикання, витоку на землю, перенапруги, зниженої напруги, втрати фази та дугового розряду з інтелектуальними лічильниками та датчиками для повної безпеки.

(6)Інтелектуальні та цифрові технології

Підтримує онлайн-моніторинг, дистанційне керування, попереднє сповіщення про несправності, статистику енергії та комунікаційні мережі, оновлення до автономної та інтелектуальної хмарної роботи.

(7)Захист від проникнення та адаптація до навколишнього середовища

Відповідає класам захисту IP30–IP54, адаптується до вологості, пилу, корозії, високих і низьких температур, покращуючи універсальність і довговічність.

(8)Модульний і стандартизований дизайн

Модульні блоки, стандартизовані інтерфейси та гнучке розширення скорочують час виробництва, встановлення та введення в експлуатацію та знижують загальні витрати.

5. Функції захисту

Низьковольтні розподільні пристрої оснащені кількома захистами для забезпечення безпеки системи:

l Захист від перевантаження

l Миттєвий захист від короткого замикання

l Захист від короткого замикання

l Захист від замикання на землю / від витоку на землю

l Захист від підвищеної та зниженої напруги

l Втрата фази та захист послідовності фаз

l Виявлення дугового замикання (AFD)

l Удосконалений інтелектуальний розподільчий пристрій також забезпечує:

l Он-лайн моніторинг температури

l Моніторинг часткових розрядів

l Аналіз якості електроенергії

l Дистанційна сигналізація про несправності

6. Загальні структурні типи

Розподільний пристрій фіксованого типу

Проста структура, низька вартість, висока надійність, підходить для загальних сценаріїв розподілу електроенергії.

Розподільний пристрій висувного типу

Кожен контур є незалежним ящиком; технічне обслуговування можна виконати, витягнувши одну шухляду без відключення електроенергії, не впливаючи на інші схеми. Ідеально підходить для лікарень, центрів обробки даних і виробничих ліній, які вимагають високої надійності.

Розподільний пристрій висувного типу

Головний автоматичний вимикач можна повністю витягнути для більш безпечного та швидкого обслуговування.

7. Відмінності між низьковольтними розподільними пристроями та розподільними щитами

Розподільний пристрій: повністю закриті, ізольовані відсіками, висувні автоматичні вимикачі, короткочасна витримка на 30 циклів, підтримка вибіркової координації, підвищена безпека.

Розподільний щит: відкрита структура, фіксовані автоматичні вимикачі, лише 3 цикли короткочасної витримки, нижча вартість.

Розподільний пристрій більше підходить для основних вхідних, сполучних і важливих навантажень; щити використовуються для кінцевого розподілу електроенергії.

8. Інтелектуальні низьковольтні розподільні пристрої

Інтелектуальний розподільчий пристрій об'єднує:

① Інтелектуальні автоматичні вимикачі

② Датчики струму / напруги / температури

③ Мікропроцесорні пристрої захисту

④ Прилади керування живленням

⑤ Зв'язок 4G / WiFi / Ethernet

Він підтримує:

① Віддалений моніторинг і контроль

② Статистика та аналіз енергоспоживання

③ Попередня сигналізація про несправність і автоматичний запис

④ Зв'язок з інтелектуальними системами розподілу електроенергії

Це стандартна конфігурація для розумних фабрик, інтелектуальних будівель і центрів обробки даних.

9. Типові випадки застосування

l Великі заводи з виробництва автомобілів

Забезпечує основний розподіл електроенергії та керування двигуном для штампувальних, зварювальних, фарбувальних і складальних цехів. Інтелектуальний розподільчий пристрій висувного типу забезпечує безперебійне технічне обслуговування та точне визначення несправності, забезпечуючи безперервність виробництва 24/7.

l Великі центри обробки даних (рівень IV)

Приймає резервний розподіл живлення за подвійною шиною, підтримуючи блок живлення високої щільності з перемиканням на рівні мілісекунд. Доступність системи досягає 99,999%, що ідеально підходить для безперебійної роботи 7×24.

l Великі комерційні комплекси та торгові центри

Розподіляє електроенергію для освітлення, опалення, вентиляції та кондиціонування, ліфтів, пожежогасіння та контурів цеху. Інтелектуальний моніторинг контуру та статистика енергоспоживання оптимізують керування живленням і знижують експлуатаційні витрати.

l Міські водопровідні та очисні споруди

Живить насоси, вентилятори, решітки та системи дозування у вологому та запиленому середовищі. Повний захист забезпечує стабільну роботу систем міського водопостачання та очищення стічних вод.

l Лікарні та медичні центри класу A

Забезпечує високонадійний подвійний розподіл живлення для операційних, відділень інтенсивної терапії, лабораторій і центрів візуалізації. Перемикання без переривання гарантує медичну безпеку.

l Фотоелектричні та вітрові електростанції

Використовується для злиття інверторів, керування мережею та розподілу електроенергії для зберігання енергії, підходить для суворих зовнішніх умов із повним захистом безпеки.

l Аеропорти та залізничні транзитні вузли

Забезпечує високонадійне живлення для терміналів, систем безпеки, продажу квитків та освітлення. Автоматичне перемикання подвійного живлення гарантує безперебійну роботу транспортного вузла.

l Висотні житлові та розумні спільноти

Використовується для розподілу електроенергії в будівлях, громадського освітлення, пожежогасіння, ліфтів і зарядних паль. Компактна конструкція та повний захист покращують якість електроенергії.

10. Розмір ринку та тенденції розвитку

Розмір ринку

Глобальний ринок: Близько 54–56 мільярдів доларів США у 2025 році, за прогнозами, перевищить 83 мільярди доларів США до 2032 року із середньорічним темпом зростання 6%–7%.

Китайський ринок: Приблизно 169 мільярдів юанів у 2025 році, зростання на 7,8% порівняно з попереднім роком; Китай є найбільшим єдиним ринком у світі, на нього припадає понад 21% світової частки.

Ключові драйвери: Нові системи живлення, центри обробки даних, нова енергетика, інтелектуальне виробництво, міська інфраструктура та зарядка електромобілів.

Тенденції розвитку

Інтелект стає стандартом

Розумні вимикачі, датчики, Інтернет речей, хмарний моніторинг, попередня сигналізація про несправності та дистанційна експлуатація та технічне обслуговування широко застосовуються, переходячи від «пасивного захисту» до «активного прогнозування».

Вища надійність і безпека

Дуговий захист, моніторинг часткового розряду, моніторинг підвищення температури та вибіркова координація стають важливими; вищий рейтинг IP і сильніша стійкість до короткого замикання.

Екологічний та енергозберігаючий

Високоефективні автобуси та компоненти з низькими втратами, матеріали з низьким вмістом вуглецю та екологічно чисті процеси, що відповідає цілям вуглецевої нейтральності.

Вища частка шухлядних/висуйних типів

Швидке зростання промисловості, центрів обробки даних, лікарень тощо, що підтримує безперервне технічне обслуговування та забезпечує безперервне електропостачання.

Глибока адаптація до нової енергії

Спеціальні рішення для фотоелектричної енергії, вітрової енергії, накопичення енергії та зарядки електромобілів із захистом від зворотного заряджання, захистом від перенапруги та керуванням через мережу.

Модульний, стандартизований, компактний

Швидше встановлення, менша площа, гнучке розширення для високої щільності джерела живлення та швидкої доставки.

Висновок

Будучи основним обладнанням систем розподілу електроенергії низької напруги, конструктивний проект, конфігурація захисту та процес виробництва розподільних пристроїв низької напруги безпосередньо впливають на надійність електропостачання, безпеку обладнання та безпеку персоналу. Керуючись тенденціями інтелекту, екологізації, високої надійності та модульності, галузь продовжуватиме стабільне зростання. Висококласні, фірмові та глобальні можливості стануть ключовою конкурентоспроможністю. Вибір високоякісних і надійних розподільних пристроїв може ефективно підвищити стабільність систем розподілу електроенергії, зменшити ризики збоїв і забезпечити надійну підтримку для безпечного та стабільного живлення

FAQ

1. Де в основному використовуються низьковольтні розподільні пристрої?

Він використовується на заводах, у житлових районах, торгових центрах, лікарнях, центрах обробки даних і муніципальних проектах для розподілу електроенергії, контролю та захисту.

2.Назвіть основні структурні типи?

Фіксований тип, тип висувного ящика та висувний тип, вибраний на основі вимог до надійності.

3.Що означає рейтинг IP?

IP30/IP40 для нормального внутрішнього середовища; IP54 захищений від пилу та бризок, підходить для вологих і запилених місць.

4.Що таке вибіркова координація?Спрацьовує лише найближчий до місця пошкодження вимикач, що дозволяє уникнути масштабних відключень електроенергії та підвищити надійність електропостачання.

5.Які переваги інтелектуального розподільного пристрою?

Віддалений моніторинг, попереднє сповіщення про несправність, статистика енергії, автоматичний запис, інтелектуальна робота без нагляду.

6. Чи можна налаштувати розподільний пристрій?

Так, ми підтримуємо налаштування струму, напруги, ланцюгів, функцій, розміру та рівня захисту.

7. Який час доставки?

7–15 днів для стандартних виробів; 15–30 днів для індивідуальних проектів.
