Однофазний трансформатор напруги на основі епоксидної смоли JDZW для зовнішнього використання

Однофазний литий трансформатор напруги на основі епоксидної смоли Ceho JDZW для зовнішнього використання має такі особливості: Епоксидна смола повністю вакуумно лита: без бульбашок, стійка до УФ-випромінювання, проти старіння та з низьким локальним розрядом. Він підходить для суворих умов, таких як велика висота, висока вологість і сильне забруднення. Однофазна структура підтримує методи проводки фаза-земля (Un/√3) або фаза-фаза (Un) і підходить для повітряних ліній, вимикачів, встановлених на стовпах, блоків кільцевої магістралі та інших сценаріїв.

Високоточне вимірювання: точність метрологічної оцінки може досягати 0,2 ступеня, а ступінь захисту становить 3P або 6P, що відповідає подвійним вимогам вимірювання електроенергії та релейного захисту.

Вбудовані високовольтні запобіжники (для деяких моделей): наприклад, JDZW-10R, він оснащений подвійними запобіжниками A і B, що ефективно запобігає поширенню внутрішніх несправностей.

Стандартна сумісність: однофазний трансформатор напруги на основі епоксидної смоли JDZW для зовнішнього використання відповідає міжнародним стандартам, таким як IEC 61869-3, IEEE C57.13 і GB20840, і підтримує глобальні проекти.

ТЕХНІЧНІ ДАНІ

● Трансформатор відповідає стандартам GB1207-2006, IEC60044-2:2003

● Трифазний

● Номінальний вторинний струм 5A або 1A

● Температура навколишнього середовища -5 ℃ ~ +50 ℃

11. Номінальна потужність і її відносний клас точності є лише одним із варіантів.

2. Якщо дані користувача перевищують зазначений вище діапазон, нам може знадобитися провести спеціальні переговори.

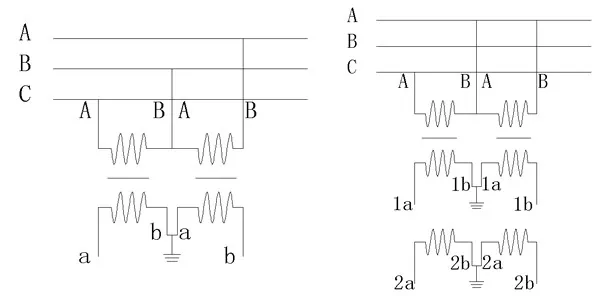

Схема підключення

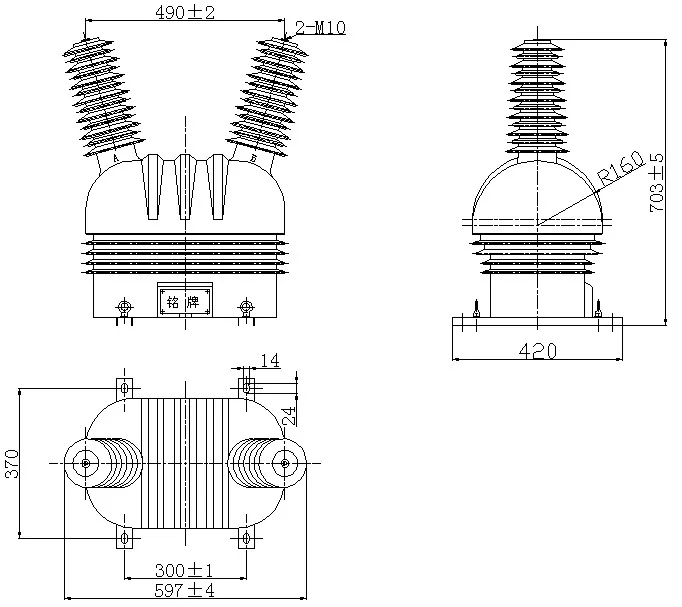

Габаритні розміри
