Однофазний трансформатор напруги на основі епоксидної смоли JDZ

Технологія лиття з епоксидної смоли революціонізувала дизайн однофазних трансформаторів напруги з епоксидної смоли JDZ, надаючи їм чудову ізоляцію, механічну міцність і стійкість до навколишнього середовища. Він особливо відомий своєю надійністю та точністю в однофазних системах. Його компактна конструкція, що не потребує обслуговування, робить його придатним для внутрішньої та зовнішньої установки в різних галузях промисловості.

Від електростанцій до промислових об’єктів і комерційних будівель, наші трансформатори напруги є незамінними інструментами для управління енергією та захисту системи. Їхня здатність зберігати точність у різноманітних умовах експлуатації робить їх кращим вибором для інженерів і техніків систем середньої напруги.

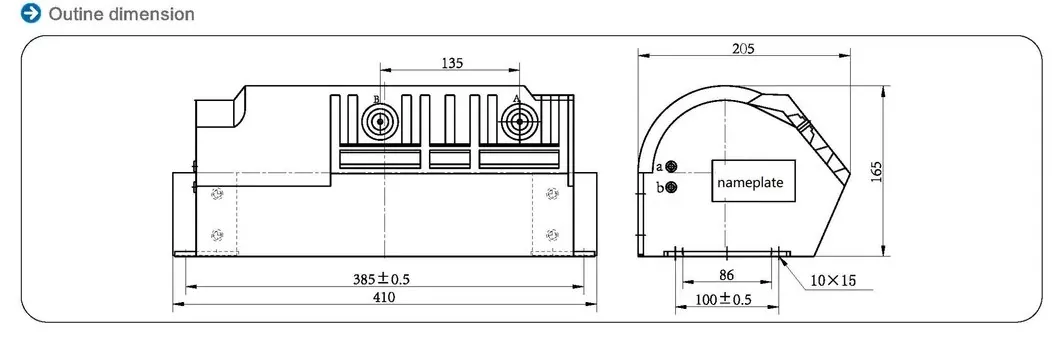

Специфікація

Що таке однофазний трансформатор напруги на основі епоксидної смоли JDZ?

Однофазний трансформатор напруги на основі епоксидної смоли JDZ — це прецизійний приладовий трансформатор, спеціально розроблений для вимірювання напруги та захисту в системах електроенергії. Цей пристрій працює за принципом електромагнітної індукції для перетворення високих первинних напруг у стандартизовані низькі вторинні напруги, як правило, 110 В або 100/√3 В, що підходить для підключення до вимірювальних приладів, захисних реле та контрольного обладнання.

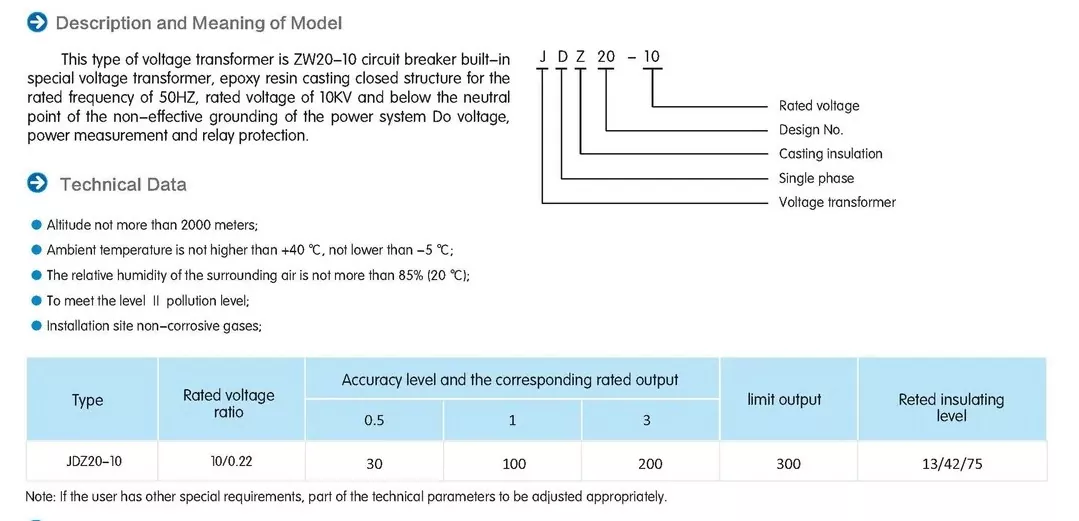

Конструкція сердечника трансформатора складається з високоякісних шарів кремнієвої сталі, намотаних прецизійними мідними обмотками, усі вони інкапсульовані в епоксидну смолу спеціального складу. Цей процес лиття створює монолітну структуру, яка забезпечує виняткову діелектричну міцність, усуваючи повітряні кишені, які можуть призвести до часткових розрядів. Позначення JDZ відноситься до його однофазної конфігурації, де «J» означає трансформатор напруги, «D» означає однофазний, а «Z» означає технологію лиття з епоксидної смоли.

Основні робочі характеристики включають визначений клас точності (зазвичай 0,2, 0,5 або 1,0), визначені рейтинги теплових характеристик і відповідність міжнародним стандартам, таким як IEC 60044-2. Пристрій підтримує лінійні коефіцієнти трансформації у всьому діапазоні напруги, забезпечуючи точність вимірювання навіть під час коливань системи. Його конструкція включає в себе бар’єри та оптимізацію шляху витоку для запобігання відстеження поверхні, особливо важливого у вологому або забрудненому середовищі.

Інкапсуляція литого трансформатора напруги з однофазної епоксидної смоли JDZ виконує кілька важливих функцій: забезпечує механічний захист обмоток, створює вологостійкий бар’єр і рівномірно розподіляє електричні напруги по всій конструкції. Це призводить до отримання трансформатора з чудовою здатністю витримувати короткі замикання та стійкість до факторів навколишнього середовища порівняно зі звичайними маслонаповненими або сухими конструкціями.

Ключові характеристики

Однофазний литий трансформатор напруги з епоксидної смоли JDZ має кілька відмінних особливостей, які відрізняють його від звичайних трансформаторів напруги. Його конструкція зосереджена на надійності, точності та довгостроковій роботі в складних електричних середовищах.

Система герметизації епоксидною смолою є найважливішим технологічним прогресом трансформатора. Ця спеціально розроблена суміш забезпечує виняткові діелектричні властивості з типовою діелектричною міцністю понад 20 кВ/мм. Процес лиття забезпечує повне занурення всіх активних компонентів, створюючи систему ізоляції без порожнеч, яка запобігає частковій розрядці навіть при безперервній роботі за номінальної напруги. Склад смоли містить УФ-стабілізатори для зовнішнього застосування, зберігаючи цілісність ізоляції, незважаючи на тривалий вплив сонячного світла.

Механічна міцність є ще однією відмінною рисою дизайну JDZ. Епоксидна смола утворює жорсткий, ударостійкий корпус, який захищає внутрішні компоненти від вібрації, механічних впливів і випадкових ударів. Ця конструкція усуває потребу у зовнішніх захисних кожухах у багатьох сферах застосування, зменшуючи загальну площу установки. Властиві цьому матеріалу вогнезахисні властивості відповідають суворим вимогам пожежної безпеки, не вимагаючи додаткових вогнезахисних покриттів.

Електричні характеристики включають низькі магнітні втрати завдяки високоякісним зернисто-орієнтованим сердечникам із кремнієвої сталі та прецизійно намотаним мідним обмоткам. Трансформатор демонструє відмінні характеристики АЧХ, зберігаючи точність в широкому діапазоні частот від 15 Гц до 100 Гц. Його теплові характеристики забезпечують стабільну роботу в діапазоні температур від -40°C до +70°C, при цьому температурні коефіцієнти ретельно компенсуються в конструкції для підтримки точності вимірювань.

Трансформатор включає передові методи градації поля в своїй конструкції клем, використовуючи вбудовані електроди та контури зняття напруги для керування розподілом електричного поля. Це запобігає коронному розряду в точках високої напруги та підвищує довгострокову надійність. Усі частини під напругою залишаються повністю герметичними, що усуває відкриті високовольтні з’єднання та значно підвищує безпеку експлуатації.

Додатки

Однофазний трансформатор напруги на основі епоксидної смоли JDZ знаходить широке застосування в багатьох секторах електроенергетики завдяки своїм універсальним характеристикам продуктивності та міцній конструкції.

На підприємствах з виробництва електроенергії ці трансформатори відіграють важливу роль у вимірюванні потужності генератора, синхронізації мережі та системах захисту. Вони забезпечують точні сигнали напруги для систем керування турбіною, обладнання збудження та пристроїв корекції коефіцієнта потужності. Їх компактна конструкція дозволяє встановлювати їх у обмеженому просторі відділеннях розподільних пристроїв поблизу генераторів або підвищувальних трансформаторів.

Мережі передачі та розподілу використовують трансформатори JDZ для вимірювання прибутку на підстанціях, точках моніторингу фідерів і місцях з’єднання розподіленої генерації. Вони забезпечують точне вимірювання напруги для систем SCADA, алгоритмів виявлення несправностей і обладнання для автоматичного регулювання напруги. Конструкція з епоксидної смоли виявляється особливо цінною в підземних системах розподілу, де вологостійкість має першорядне значення.

Промислові підприємства використовують ці трансформатори для систем управління технологічними процесами, моніторингу якості електроенергії та захисту обладнання. Підприємства важкої промисловості, такі як металургійні заводи, заводи з виплавки алюмінію та хімічні заводи, виграють від вібростійкості JDZ і стійкості до струмопровідного пилу. Трансформатори легко інтегруються з батареями конденсаторів для корекції коефіцієнта потужності та батареями фільтрів гармонік для покращення якості електроенергії.

Електричні системи комерційних будівель включають трансформатори JDZ для вимірювання основного обслуговування, підрахунку орендарів і моніторингу аварійної системи живлення. Завдяки вогнезахисним властивостям їх можна встановлювати в електротехнічних приміщеннях без додаткових заходів протипожежного захисту. Центри обробки даних особливо цінують свою точність і надійність для моніторингу енергоспоживання та керування системою ДБЖ.

Об’єкти відновлюваної енергетики, включаючи сонячні електростанції та вітряні електростанції, використовують ці трансформатори для вимірювання та захисту мережевого з’єднання. Завдяки широкій температурній стійкості їх можна встановлювати на відкритому повітрі в різних кліматичних умовах, а стійкість до соляних бризок робить їх придатними для застосування в прибережних вітрових електростанціях.

Переваги використання епоксидної смоли в трансформаторах напруги

Використання епоксидної смоли в однофазних трансформаторах напруги JDZ забезпечує численні технічні та експлуатаційні переваги порівняно з традиційними методами ізоляції, що робить її кращим вибором для сучасних електричних застосувань.

Чудові діелектричні властивості епоксидної смоли забезпечують виняткову ефективність ізоляції, причому діелектрична міцність зазвичай у 5-10 разів перевищує міцність звичайних ізоляційних матеріалів. Це дозволяє створити більш компактні конструкції трансформаторів без шкоди для вимог щодо електричного зазору. Однорідна природа литої смоли усуває межі між різними ізоляційними матеріалами, запобігаючи слабким діелектричним точкам, які можуть призвести до передчасного виходу з ладу.

Вологостійкість епоксидної смоли є суттєвим покращенням порівняно з паперово-масляними або лакованими системами ізоляції. На відміну від матеріалів на основі целюлози, які з часом поглинають вологу, епоксидна смола утворює непроникний бар’єр, який підтримує постійний опір ізоляції протягом усього терміну служби трансформатора. Ця характеристика виявляється безцінною у вологому середовищі або системах, що піддаються періодичній конденсації.

Механічна стабільність є ще однією ключовою перевагою, оскільки затверділа смола утворює жорстку матрицю, яка фіксує всі внутрішні компоненти. Це запобігає переміщенню обмотки під час короткого замикання, звичайного режиму відмови в звичайних конструкціях. Інкапсуляція також захищає від пилу, хімічних речовин і корозійної атмосфери, які можуть погіршити роботу інших систем ізоляції.

Переваги в теплових характеристиках включають краще розсіювання тепла порівняно з маслонаповненими агрегатами та кращу стійкість до циклічного перегріву порівняно з конструкціями сухого типу. Коефіцієнт теплового розширення епоксидної смоли може відповідати коефіцієнту теплового розширення вбудованих провідників, мінімізуючи термічне навантаження під час зміни навантаження. Це призводить до покращеної довгострокової стабільності електричних параметрів.

З точки зору технічного обслуговування однофазний трансформатор напруги на основі епоксидної смоли JDZ практично не потребує регулярного технічного обслуговування, усуваючи необхідність періодичного тестування масла, процедур висихання або вимірювання опору ізоляції. Герметична конструкція запобігає проникненню забруднень і зберігає незмінні робочі характеристики протягом десятиліть служби.

Переваги для навколишнього середовища включають відсутність горючої ізоляційної олії, зниження небезпеки пожежі та усунення потенційних ризиків забруднення ґрунту. Сучасні епоксидні склади відповідають суворим екологічним нормам щодо вмісту летких органічних сполук і небезпечних речовин.
