Короткий посібник: основні відмінності та посібник із вибору сухих і масляних трансформаторів

Короткий посібник: основні відмінності та посібник із вибору сухих і масляних трансформаторів

Оскільки розробка нових енергетичних систем прискорюється, розподільні трансформатори — як критичне обладнання для перетворення енергії — відіграють життєво важливу роль у визначенні безпеки, енергоефективності та витрат на експлуатацію та обслуговування. На поточному ринку домінують дві основні категорії: сухі трансформатори та масляні трансформатори. Ці два типи суттєво відрізняються за ізоляцією та охолодженням, безпекою та екологічністю, застосовними сценаріями та економічною ефективністю. Відповідно до обов’язкового стандарту енергоефективності GB 20052-2024, ця стаття містить комплексний аналіз відмінностей між цими двома типами обладнання та пропонує авторитетну довідку для інженерного вибору.

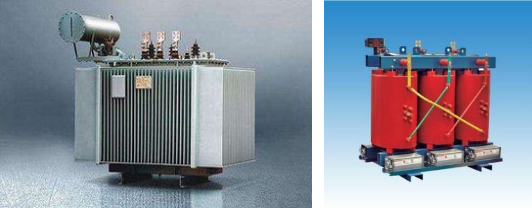

I. Основні фундаментальні відмінності: відмінності в ізоляції та методах охолодження

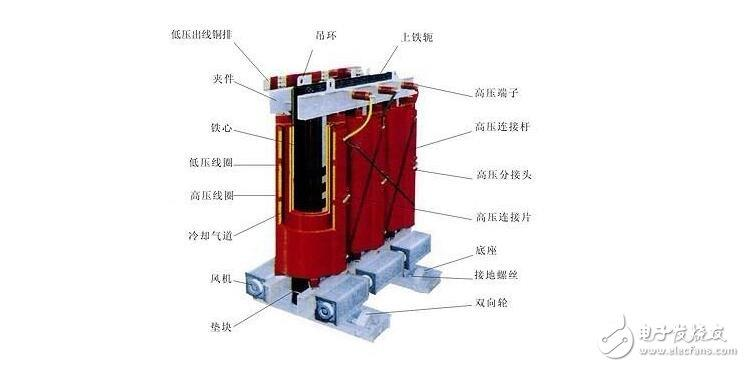

Сухі трансформатори використовують повітря як охолоджуюче середовище. Обмотки ізольовані за допомогою вакуумного лиття з епоксидної смоли або просочення паперу Nomex, що усуває потребу в рідкому середовищі. Вони відрізняються простою конструкцією і не становлять ризику протікання. Масляні трансформатори використовують ізоляційне масло як охолоджуюче та ізоляційне середовище. Сердечник і обмотки занурені в масляний бак, покладаючись на циркуляцію масла для розсіювання тепла. Ця технологія є зрілою та пропонує ширший діапазон можливостей. Ця фундаментальна різниця в дизайні визначає значну різницю між ними з точки зору безпеки, впливу на навколишнє середовище, а також експлуатації та обслуговування.

II. Порівняння за шістьма ключовими вимірами

III. Запровадження нових правил: вибір обладнання має відповідати стандартам

GB 20052-2024, обов’язковий національний стандарт для силових трансформаторів, який набув чинності з лютого 2025 року, визначає класи енергоефективності та графіки виведення з експлуатації. Вибір низькоефективних моделей суворо заборонений у нових будівельних проектах, а існуюче обладнання з високим енергоспоживанням має бути поступово виведено з експлуатації. Для внутрішнього розподілу електроенергії в цивільних будівлях, відповідно до обов’язкових положень GB 51348-2019, слід вибирати сухі або негорючі трансформатори з рідкою ізоляцією.

IV. Рекомендації щодо вибору: точна відповідність на основі сценаріїв застосування

Виберіть сухий тип: приміщення всередині приміщень, зони з великою кількістю людей, суворі вимоги протипожежної безпеки, обмежений простір, невеликі коливання навантаження, зосередженість на захисті навколишнього середовища та низькі витрати на обслуговування.

Вибирайте занурені в масло: для зовнішнього використання, зосереджених навантажень великої місткості, тривалих важких навантажень, суворих умов і ситуацій, де пріоритетні низькі початкові витрати.

V. Галузеві тенденції

Керуючись цілями безпеки та низького рівня викидів, рівень проникнення сухих трансформаторів продовжує зростати в міських розподільних мережах, центрах обробки даних і нових секторах інфраструктури; Масляні трансформатори, завдяки своїй великій потужності та економічній ефективності, залишаються домінуючими у зовнішній передачі та трансформації електроенергії, а також у промислових енергетичних застосуваннях. Ці два типи обладнання не виключають один одного; скоріше, вони доповнюють один одного в різних сценаріях і працюють разом для підтримки безпечної та ефективної роботи сучасних електромереж.

Виробники енергетичного обладнання радять, щоб вибір мав збалансувати безпеку, енергоефективність, експлуатацію та технічне обслуговування та відповідність нормативним вимогам. Рішення слід приймати всебічно, беручи до уваги характеристики навантаження, середовище встановлення та бюджетні цикли, щоб уникнути збільшення витрат, загроз безпеці та ризиків відповідності внаслідок неправильного вибору.
