Що таке розподільний трансформатор

Що таке розподільний трансформатор

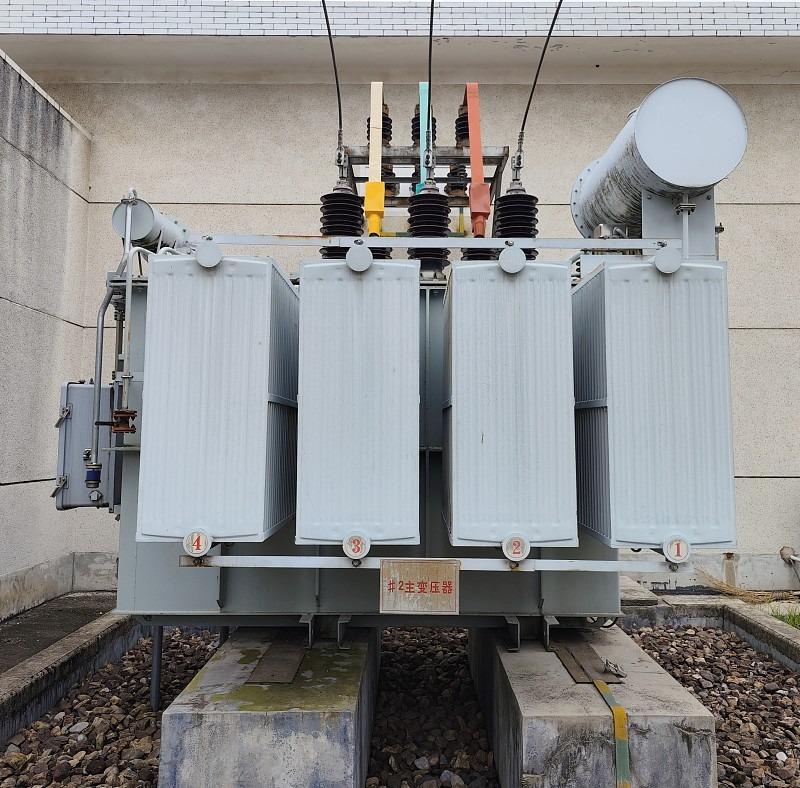

Розподільний трансформатор, який зазвичай скорочено називають «розподільний трансформатор», відноситься до стаціонарного електричного пристрою в системі розподілу електроенергії, який перетворює напругу змінного струму (ЗМ) і струм на основі закону електромагнітної індукції для передачі енергії змінного струму. У деяких регіонах силові трансформатори з номінальною напругою нижче 35 кіловольт (переважно 10 кВ і нижче) називають «розподільчими трансформаторами», скорочено «розподільчим трансформатором». Об’єкти, де встановлено ці «розподільні трансформатори», відомі як підстанції.

Історія розвитку

Завдяки безперервному просуванню в Китаї політики «енергозбереження та скорочення споживання» держава заохочує розробку енергоефективних, малошумних та інтелектуальних розподільних трансформаторів. Chenghe Electric Power Company також відповіла на національний заклик, активно виробляючи основні енергоефективні розподільні трансформатори. Наразі найбільш продавана продукція Chenghe включає два основних типи: енергоефективні масляні трансформатори та трансформатори з аморфних сплавів. Будь то з точки зору енергозбереження чи технічних можливостей, трансформаторна промисловість Китаю готова взяти на себе лідерство у світовій розробці трансформаторів. Що ще важливіше, енергоефективність трансформатора відображається не просто в значеннях втрат, зазначених на момент виробництва. Встановлення користувачами моделі управління повним життєвим циклом забезпечує більш ефективну експлуатацію та управління трансформаторами, тим самим максимізуючи енергозберігаючу цінність продуктів і реалізуючи справжні переваги енергоефективності трансформатора.

Основна функція: перетворення напруги

Основне завдання полягає в зниженні напруги при відповідному збільшенні струму (зберігаючи потужність приблизно постійною), щоб зробити її придатною для локального розподілу. Вони працюють безперервно при повному або майже повному навантаженні та розроблені для максимальної ефективності на типових робочих рівнях.

Основні функції та програми

Розподільні трансформатори 10 кВ і 35 кВ серій S11, S13, S20 і S22 з діапазоном потужностей 30–3150 кВА; серцевина є трифазною, триколонною конструкцією з багатоступеневою ступінчастою циліндричною конфігурацією; в обмотках використовується технологія спільного намотування, що забезпечує хорошу концентричність і сильну стійкість до короткого замикання; Основні технічні показники відповідають передовим вітчизняним стандартам аналогічної продукції.

Розташування: Встановлюється на стовпах (на стовпах) для повітряних ліній або в корпусах на рівні землі (на опорах) у житлових і комерційних зонах.

Номінальна потужність: зазвичай діапазон від 16 кВА до 100 кВА для стандартного розподілу.

Конструкція: зазвичай менші та дешевші, ніж великі силові трансформатори, що використовуються на підстанціях електропередачі.

Як це працює

Трансформатор працює за принципом електромагнітної індукції:

У первинну обмотку надходить струм високої напруги.

Він створює мінливе магнітне поле в ядрі.

Це поле індукує струм нижчої напруги у вторинній обмотці.

Коефіцієнт повороту між обмотками (N₁:N₂) визначає коефіцієнт зниження напруги.

Поширені типи

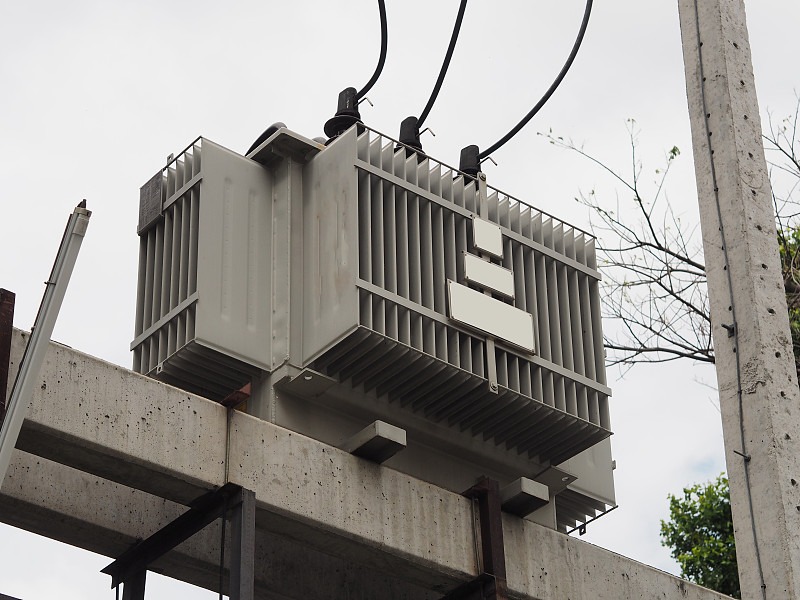

Монтаж на стовпі: поширений у підвісних системах розподілу.

Монтується на колодці: використовується в підземних кабельних системах, часто зустрічається в міських/приміських районах.

Однофазний проти трифазного: однофазний є стандартним для житлових будинків, тоді як трифазний обслуговує промислові/комерційні навантаження.

Експлуатація та технічне обслуговування

1. Перевантаження розподільних трансформаторів

2. Аномальні шуми в розподільних трансформаторах

3. Температурний контроль розподільних трансформаторів

4. Перевірте, чи рівень масла в розподільчому трансформаторі є нормальним, і перевірте на наявність просочування масла, витоку або ненормального кольору масла

5. Перевірте ізоляційні втулки розподільного трансформатора на наявність пошкоджень, тріщин або слідів дуги.

6. Періодичне очищення розподільних трансформаторів

Безпека та надійність

Ці трансформатори заповнені маслом для ізоляції та охолодження. Вони оснащені захисними пристроями, такими як запобіжники або автоматичні вимикачі, щоб ізолювати їх під час несправностей, запобігаючи пошкодженню мережі та забезпечуючи громадську безпеку.

Сьогодні CEHO залишається надійним постачальником сумісних, широко використовуваних рішень у галузях промисловості та на підприємствах по всьому світу. Якщо ви хочете купити розподільний трансформатор від CEHO, будь ласка, зв'яжіться з нами.
