Що таке низьковольтний висувний розподільний пристрій MNS

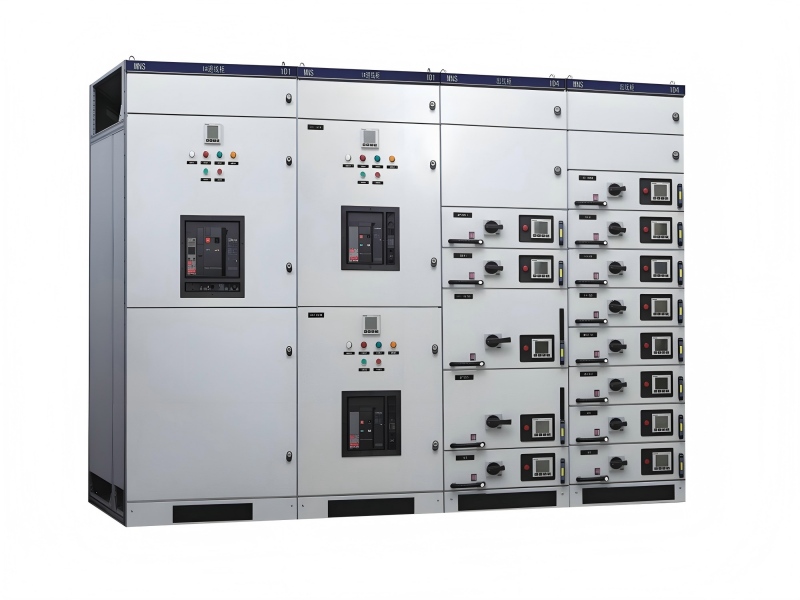

Низьковольтні висувні розподільні пристрої MNS

Низьковольтний висувний розподільний пристрій MNS — це модульний комбінований пристрій, спеціально розроблений для систем розподілу електроенергії низької напруги, застосовний до електромереж з частотою змінного струму 50-60 Гц і номінальною робочою напругою 660 В і нижче.

Його основна конструкція складається з 25-мм модульної сталевої рами С-подібного перерізу, яка має трипозиційну конструкцію (з’єднані/тестові/розділені) для ящиків і підтримує змішану конфігурацію 1-3 основних блоків, а також 1/4 і 1/2 субблоків. Загальна ефективна висота монтажу шафи досягає 1800 мм. Максимальний номінальний струм горизонтальної шини цього обладнання може досягати 5000 А, а витримуваний струм вертикальної шини коливається від 900 А до 1600 А, зі ступенем захисту, що покриває стандарти від IP30 до IP54.

Його сценарії застосування включають звичайні середовища, такі як електростанції, промислові та гірничодобувні підприємства та муніципальне будівництво. Після спеціальної обробки його також можна використовувати в екстремальних умовах, таких як морські нафтові платформи та атомні електростанції.

Зміст

1. Основна структура

2. Технічні характеристики

3. Екологічна адаптованість

4. Типові програми

5. Інноваційний дизайн

6. Контроль якості

1. Основна структура (модульна, модуль E=25 мм)

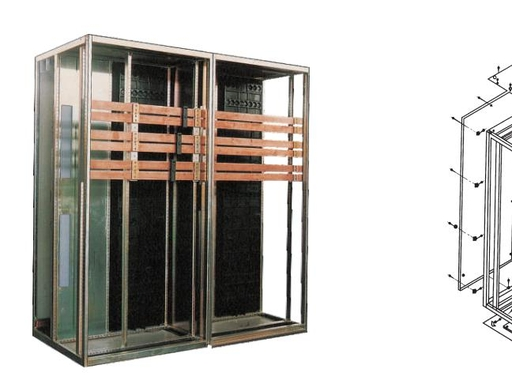

1.1 Каркас шафи

- Матеріал: холоднокатані сталеві C-подібні профілі з отворами діаметром 25 мм, оцинковані та з порошковим напиленням для чудових антикорозійних характеристик і надійного заземлення.

- Загальні розміри: висота 2200 мм, ширина 400/600/800 мм, глибина 800/1000 мм.

- Конструкція перегородки: незалежний функціональний відсік, відсік шин і кабельний відсік з безпечною ізоляцією між кожною зоною.

1.2 Функціональні блоки (витягувальний тип)

(1) Блок ПК (елемент живлення, вхідний / шинний сполучник / силовий фідер)

- Приймає конфігурацію фіксованого або висувного типу, оснащений автоматичними вимикачами, такими як Emax, для застосувань із великим струмом.

- Положення установки: Верхня або задня частина шафи, підключена до головної шини з високою відключаючою здатністю.

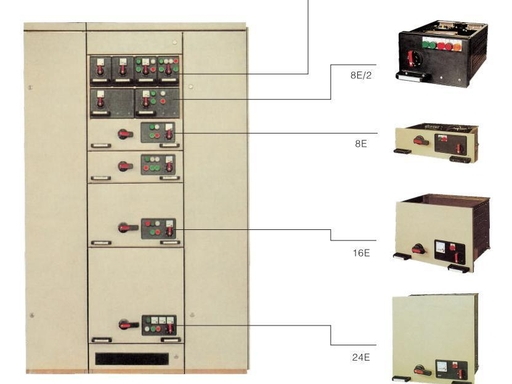

(2) Блок MCC (центр керування двигуном, розетка висувного типу)

- Стандартні розміри ящиків: висота 100/150/200 мм (4E/6E/8E).

- Функції: керування двигуном (прямий пуск / пуск зірка-трикутник / плавний пуск), живлення, освітлення та схеми керування.

- Три робочих положення: робочий (підключений), тестовий (ізольований), витяг (живлення вимкнено), оснащений механічними блокуваннями для запобігання неправильній роботі.

(3) Компенсаційний блок

- Встановлюється з комплектами конденсаторів і реакторів для компенсації реактивної потужності та придушення гармонік.

(4) Дозатор

- Оснащений PT, CT та електричними лічильниками для здійснення обліку електроенергії та оперативного моніторингу.

1.3 Система збірних шин

- Головна збірна шина: мідні шини TMY, горизонтально розташовані з ізоляційними опорами для розподілу електроенергії.

- Розподільча шина: вертикально розташована та з’єднана з висувними ящиками через роз’ємні з’єднання для надійної роботи контактів.

- Система заземлення: повне заземлення корпусу шафи, рами та ящиків для забезпечення безперервної роботи захисту.

1.4 Захист і безпека

- Рівень захисту: стандартний IP30, настроюваний IP40/IP54 для захисту від ураження електричним струмом і сторонніх предметів.

- Блокувальні пристрої: механічні блокування для трипозиційних ящиків, блокування між автоматичними вимикачами та роз’єднувачами, а також блокування дверей і автоматичних вимикачів.

- Ізоляційна структура: високоміцні вогнестійкі інженерні пластикові перегородки для запобігання виникненню дуги та захисту від випадкового дотику.

2. Технічні характеристики

Оптимізована конструкція на основі технології АББ реалізує збірку різних компонентів за допомогою модульної побудови. Ящик оснащений механічним блокуючим пристроєм для підтримки швидкого підключення та від’єднання. Основний електричний модуль має чудову короткочасну витримку та високу відключаючу здатність, а також чудову динамічну та термічну стабільність. Гнучка електрична схема відповідає більшості сценаріїв розподілу електроенергії.

Шафа має товстий С-профільний скелет з подвійною антикорозійною обробкою холоднокатаної сталевої пластини та алюминированной цинкової пластини. Внутрішні функціональні зони включають відсік горизонтальної шини, відсік електричних компонентів і відсік кабелю, які фізично ізольовані вогнестійкими пластиковими пластинами. Стандартна шафа має повну модульну змішану конфігурацію та сильну адаптивність сцени.

3. Екологічна адаптованість

Звичайний діапазон робочих температур становить не вище +40 ℃ і не нижче -5 ℃ для температури навколишнього повітря, причому середня температура протягом 24 годин не перевищує +35 ℃. Що стосується умов вологості, відносна вологість не повинна перевищувати 50% при максимальній температурі +40 ℃ і може досягати 90% при +20 ℃.

Дворежимні системи розсіювання тепла налаштовані для особливих умов. У режимі повітряного охолодження використовуються рухомі пластини для розсіювання тепла та адсорбційні сітки з активованого вугілля, а в режимі водяного охолодження використовуються змійові водопровідні труби для циркуляції тепла. Режим роботи може автоматично перемикатися відповідно до датчиків вологості.

4. Типові програми

У галузі виробництва електроенергії це обладнання служить як шафа центру живлення для керування двигунами великої потужності та оснащене звичайними серійними вимикачами. У додатках на підстанціях вертикальна збірна шина має двошарову структуру зі стабільною безперервною продуктивністю струму. Для сценаріїв нафтохімічної промисловості вибираються шафи зі ступенем захисту IP54, а відсік збірних шин покривається фарбою, стійкою до кислот і лугів.

Удосконалена запатентована модель, запущена в 2024 році, додає електричні телескопічні стрижні синхронного керування висувними ящиками та поворотними фільтруючими сітками, що покращує ефективність роботи та надійність у сценаріях виробництва, передачі та розподілу електроенергії.

5. Інноваційний дизайн

Патент на корисну модель (CN215221413U) компанії Jiangsu Linmai Electric у 2024 році реалізує роботу з кількома ящиками, за допомогою електричних телескопічних стрижнів, що контролюють синхронний рух трьох груп нерухомих пластин.

Патент на винахід (CN114665407A) компанії Shandong Dingsheng у 2024 році включає вологостійку конструкцію. Модульна структура шухляди, дворежимна система розсіювання тепла та тригерний механізм індукції вологості покращують адаптивність у вологому середовищі. З’єднувальний пристрій верхньої перегородки шафи та резервуара для зберігання води ефективно запобігає зворотному потоку дощової води, а нижня структура направляючої потоку покращує ефективність дренажу.

6. Контроль якості

Продукт отримав сертифікат CCC і реалізує стандарт GB7251.1-2005 у процесі виробництва. Заводське випробування включає випробування на діелектричну міцність 2500 В/1 хв.

Специфікація транспортування обмежує кількість одного вантажу не більше ніж 4 одиницями, а вертикальне відхилення підйому має бути менше 15 градусів. Під час введення в експлуатацію необхідно провести більше трьох випробувань на замикання шухляд, щоб переконатися в кваліфікованому контактному опорі контактів.

Резюме

Розподільний пристрій MNS — це висококласне низьковольтне повне обладнання з модульною конструкцією, висувною структурою, високим рівнем безпеки, зручним обслуговуванням і розумною можливістю розширення. Завдяки надійній структурі, стабільному електроживленню та гнучкому обслуговуванню, він став переважним основним обладнанням для систем розподілу електроенергії низької напруги в промислових і ключових будівельних проектах.
