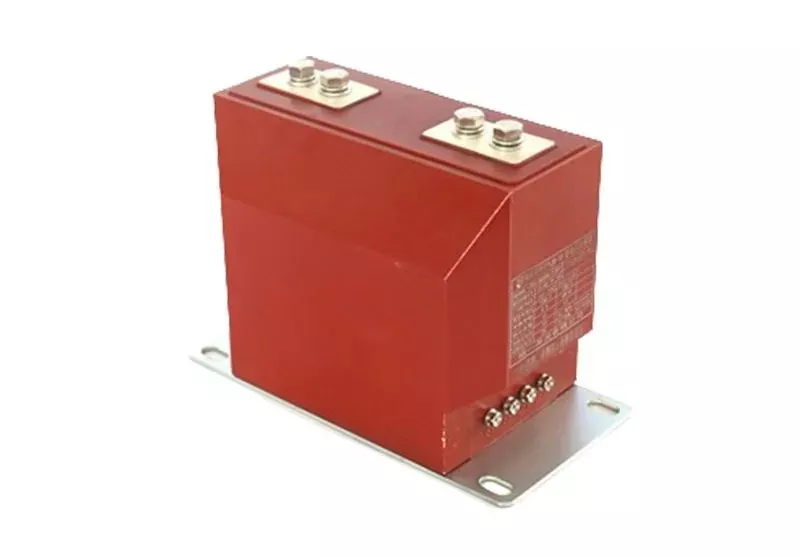

Трансформатор струму, зміцнений епоксидною смолою LZZBJ

LZZBJ, армований епоксидною смолою, трансформатор струму типу посту є одним із продуктів фабрики Ceho, ми можемо запропонувати різні типи електричних пристроїв на ваш вибір і пропонувати конкурентоспроможні ціни. Якщо ви хочете отримати високоякісні, високоефективні та прості в обслуговуванні рішення, ви можете зв’язатися з нами зараз, щоб отримати наш заводський прайс-лист. Вітаються як нові, так і старі клієнти.

Надіслати запит

Опис продукту

Ceho надає високоякісні трансформатори струму з епоксидної смоли LZZBJ. Стійкий до тріщин і ударів, підходить для шаф з високим механічним навантаженням; Повністю герметична опора: P1/P2 — це мідні/алюмінієві шини M10-M16 або шини з подвійними отворами, з основою 4 × Φ 14 мм, які можна встановлювати в будь-якому напрямку; Сердечник із мікрокристалічного сплаву або високоякісної кремнієвої сталі, використаний у трансформаторі, має високу магнітну здатність проникність і хороша лінійність помилок. Вторинний термінал: 6-12 жил усередині захисної кришки, можна розширити подвійними обмотками (0,2S/0,5/5P10/10P10) або трьома обмотками (вимірювання + захист + залишковий); Низька температура: від -25 ℃ до +40 ℃, висота: ≤ 2000 м (3000 м для типу плато), вологість: 95%, без конденсату; Ступінь вогнестійкості V-0, CTI ≥ 600, відповідає RoHS; Вага: 25-35 кг для класу 10 кВ; Клас 24 кВ 32-45 кг Клас 40,5 кВ ≤ 81 кг.

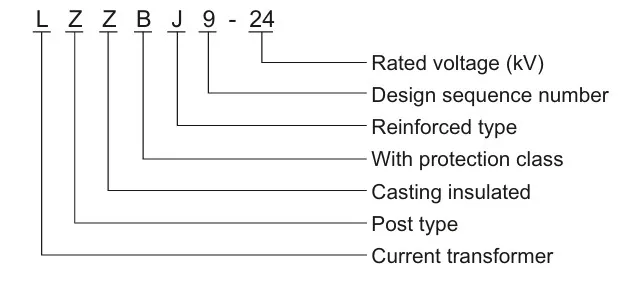

Модель

Параметри продукту

НІ	Пункт			одиниця	Значення
1	Номінальна напруга			КВ	40.5
2	Номінальна ізоляція рівень	Частота живлення витримувати напругу	Сухий тест		95
			Мокрий тест		80
		Витримує грозовий імпульс напруга (пікова)			185
3	Номінальний струм			A	1250,1600,2000
4	Номінальний струм відключення короткого замикання			КА	20,25,31,5
5	Номінальна послідовність операцій				0-0.3s-комбінація-180s-комбінація
6	Номінальний час відключення струму короткого замикання			разів	12
7	Номінальний струм короткого замикання (піковий)			КА	50,63,80
8	Номінальний піковий струм
9	Номінальний короткочасний струм			КА	20,25,31,5
10	Номінальний тривалий струм короткого замикання			S	4
11	Середня швидкість відкриття			РС	1,5±0,2
12	Середня швидкість закриття				0,7±0,2
13	Час відскоку замикання контакту			s	≤2
14	Трифазний комбінований (хвилинний) затвор синхронна різниця в часі				≤2
15	Час закриття				≤150
16	Час відкриття				≤60
17	Механічне життя			разів	10000
18	Номінальна робоча напруга та номінальна напруга допоміжного кола			V	DC220,110,24
					AC220,110,24
19	Опір постійному струму на фазне коло (без трансформатора)			μ Ω	≤100
20	Динамічні та статичні контакти дозволяють товщину зносу			мм	3
21	вага			кг	800

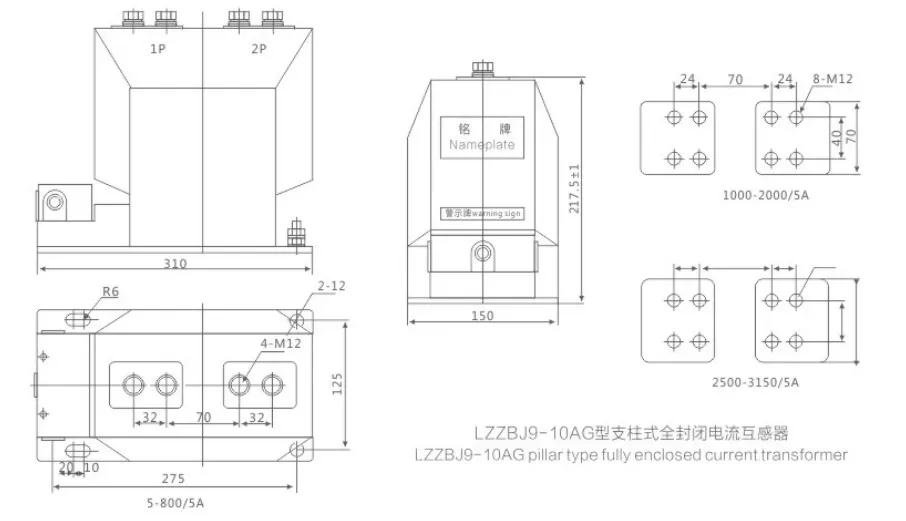

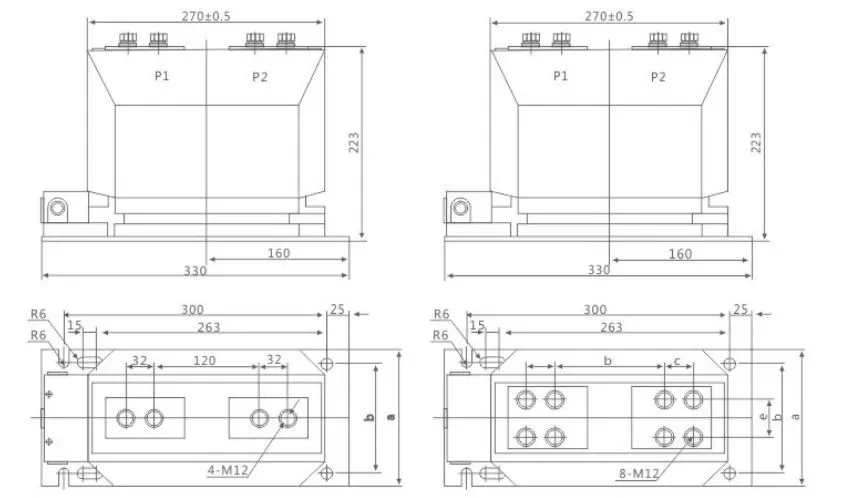

Малювання

Швидка перевірка вибору

1. Номінальна напруга → Виберіть 7,2 кВ / 12 кВ / 24 кВ / 40,5 кВ

2. Номінальний первинний струм → Відповідно до характеристик навантаження або шини (100 A, 300 A, 600 A, 1250 A)

3. Точність і навантаження → Вимірювання 0,2S/0,5 (10-20 ВА); Protect 5P10/10P15 (15-30 VA)

4. Короткочасний тепловий струм → Зіставте струм короткого замикання системи (20 кА, 31,5 кА, 50 кА, 80 кА/1 с)

5. Спосіб встановлення → Стовп вертикально/встановлення збоку/встановлення догори ногами; Основа кріпиться 4-мя дюбелями М12

6. Особливі вимоги: висока висота 3000 м, низька температура -40 ℃, захист від забруднення класу III, подвійний коефіцієнт трансформації, кран типу, з екрануючою кришкою
