LZZB Трансформатор струму з литою ізоляцією на стовпі з епоксидної смоли

Трансформатор струму LZZB з литою ізоляцією з епоксидної смоли – це повністю закритий продукт із литою колонною структурою з епоксидної смоли. Він застосовний до релейного захисту для вимірювання електричної енергії та струму в енергосистемах з номінальною частотою 5 Гц / 60 Гц і номінальною напругою 40,5 кВ. Характеристики цього продукту включають високу динамічну термічну стабільність, удвічі більшу вихідну потужність, стабільну ізоляцію та стійкість до бруду.

Первинна обмотка, вторинна обмотка, кільцевий сердечник і котушка LZZBJ9-35 обгорнуті литими ізоляторами з епоксидної смоли. Це повністю закрита конструкція з чудовими теплоізоляційними характеристиками та вологостійкістю. У точці вторинної проводки передбачена розподільна коробка. Спереду та збоку розподільної коробки є отвір, який відповідає клемі для виведення дроту та використовується для виведення дроту. Для встановлення на базовій плиті виробу є болти заземлення та чотири монтажні отвори.

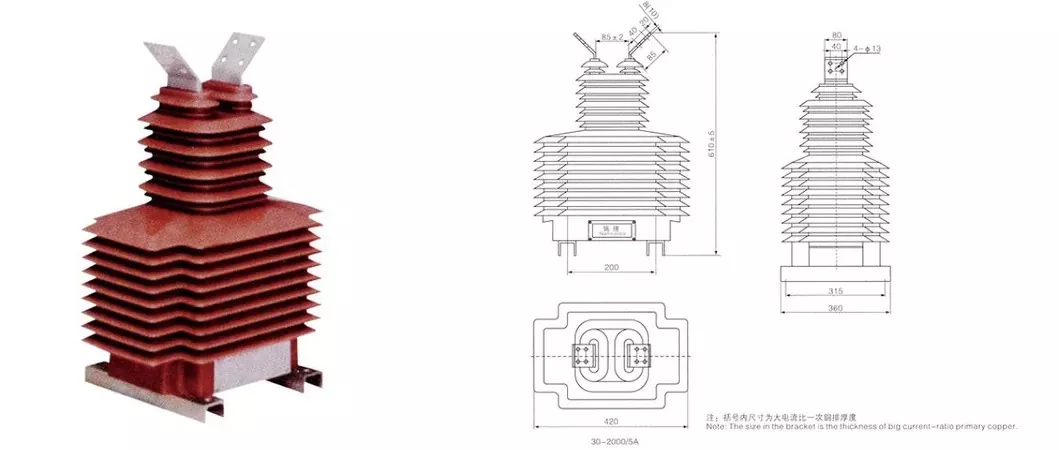

Креслення продукту

Основний технічний параметр (LZZB9-35/250W1)

1. Номінальний рівень ізоляції: 40,5/95/185 кВ

2. Коефіцієнт потужності навантаження: cos ø=0,8 (відставання)

3. Номінальний вторинний струм: 5A (або 2A, 1A)

4. Номінальна частота: 50 Гц або 60 Гц

5. Температура навколишнього середовища: -5 ℃ ~ + 40 ℃

6. Стандарт продукту: IEC185, GB1208-2006

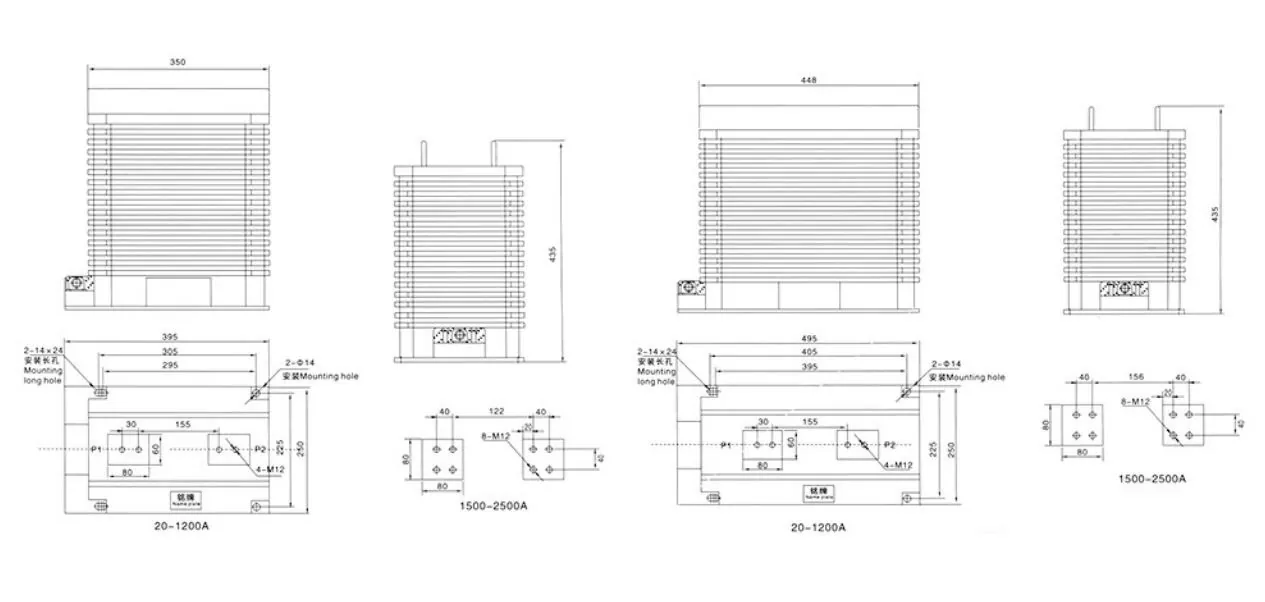

Загальні розміри

Трансформатор струму з литою ізоляцією з епоксидної смоли LZZB застосовується до розподільних шаф із повітряною ізоляцією KYN28A, XGN15 та HXGN17. Високовольтні приміщення кільцевих магістралей, коробчастих трансформаторів і кабельних розподільних коробок; Споживання електроенергії електростанціями, вимірювання/захист промислових і шахтних розподільних приміщень; Висота, висока вологість і сильно забруднені райони (тип захисту від забруднення зі збільшеною дальністю підйому необов'язковий)

FAQ

З: Як ви це перевіряли?

A: Будь ласка, зверніться до нашого персоналу. Вона детально пояснить процес тестування.

З: Які умови ціни?

A: FOB, CFR і CIF залежать від ваших вимог.

З: Якщо у нас немає малюнка, чи можете ви зробити малюнок для мене?

В. Так, ми надішлемо вам креслення, якщо ви зможете надати нам детальні характеристики.

Q: Коли я можу отримати зразок?

A: Це залежить від специфікацій зразка.

Q: Я можу знайти продукт у вашому каталозі; чи можете ви зробити цей продукт для мене?

A: Так, усі продукти в каталогах ми можемо виготовити.
