Внутрішній високовольтний вакуумний вимикач VS1

Ceho може запропонувати внутрішній високовольтний вакуумний вимикач VS1 із комплексним післяпродажним обслуговуванням і своєчасною доставкою. Принцип роботи цього вакуумного вимикача полягає в тому, що коли рухомий контакт і статичний контакт роз'єднуються під дією робочого механізму, між контактами виникає електрична дуга, а поверхня контактів випаровує пару при високих температурах. Спеціальна форма конструкції контактів виробу створює магнітне поле під час проходження струму. Під дією цього магнітного поля електрична дуга швидко рухається вздовж тангенціального напрямку поверхні контакту. Частина пари металу конденсується на металевому циліндрі (щиті), і дуга природним чином проходить через нуль і потім гасне. Коли дуга гасне, діелектрична міцність між контактами швидко відновлюється

Надіслати запит

Опис продукту

Ви можете бути впевнені, купуючи внутрішній високовольтний вакуумний вимикач VS1 від Ceho. Вакуумний вимикач призначений для використання в енергосистемах з номінальною напругою 12 кВ з метою захисту, а також в блоках управління електромережевого обладнання та промислового енергетичного обладнання. Він може бути оснащений KYN28(GZS1). Різні типи панелей розподільної шафи, такі як XGN і GG-1A. Супутні товари: ізоляційні візки, візки для запобіжників та інші візки для трансформаторів напруги.

Стандарти продукції

♦ IEC62271-100 Комутаційна апаратура високої напруги та контрольна апаратура Частина 100: Автоматичні вимикачі змінного струму

♦ Автоматичні вимикачі високої напруги змінного струму GB1984

♦ Загальні специфікації GB/T11022 для високовольтних розподільних пристроїв і пристроїв керування

♦ Вакуумні автоматичні вимикачі високої напруги змінного струму JB/T 3855

♦ Специфікація DL/T402 високовольтних автоматичних вимикачів змінного струму

Екологічні умови

♦ Температура навколишнього середовища: -15℃~+40℃;

♦ Висота: ≤1000 м;

♦ Відносна вологість: середньодобова ≤95%, середньомісячна ≤90%；

♦ Інтенсивність землетрусу: ≤8 рівня;

♦ Місця без пожежі, вибуху, сильного забруднення, хімічної корозії, а також інтенсивної вібрації

Технічна дата

немає	Пункт	одиниця	Дата
1	Номінальна напруга	кв	15 ? ? ? ? ? ? ? ? ? ? ? ? ? ?24
2	Номінальна короткочасна напруга живлення (1 хв)		90/102 ? ? ? ? ? ? ? ? ??65/79
3	Номінальна напруга грозового імпульсу		50/59 ? ? ? ? ? ? ? ? ??125/145
4	Номінальна частота	Гц	50
5	Номінальний струм	A	630 ? ? ? ? ? ? ? ? ? ? ? ?630 ? ? ? ? ? ? ? ? ? ? ? ? ?1250
			1250 ? ? ? ? ? ? ? ? ? ? ?1250 ? ? ? ? ? ? ? ? ? ? ? ? 1600
6	Номінальний короткочасний толерантний струм	КА	20 50 50	25 63 63	31.5 80 80
7	Номінальний пік толерантного струму
8	Номінальний струм короткого замикання (піковий)
9	Номінальна послідовність операцій		O-0,3s-CO-180s-CO
10	Механічне життя	Часи	20000
11	Номінальна робоча напруга	V	AC/DC220,AC/DC110
12	Час відкриття	РС	20~50
13	час закриття		30~70
14	Номінальний час відключення струму короткого замикання		50

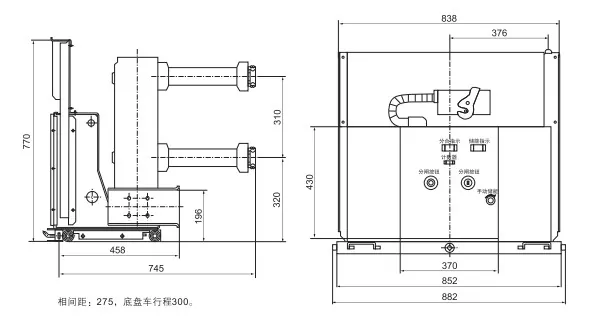

Креслення габаритних розмірів
