Мініатюрний автоматичний вимикач залишкового струму

Мініатюрний автоматичний вимикач залишкового струму Ceho надає вам клас пристроїв електробезпеки, які можуть виявляти та відключати електричні ланцюги, якщо в ланцюзі є витік. Також у цій функції він може захистити персонал і обладнання від ураження електричним струмом, небезпеки пожежі чи інших небезпек, спричинених збоєм у лінії, порушенням ізоляції або випадковим контактом з струмопровідними частинами.

Цей продукт працює на основі закону струму Кірхгофа, який означає, що загальний струм, що протікає у вузол, дорівнює загальному струму, що витікає з вузла. Струми під напругою та нейтраль у нормальному колі збалансовані. Але якщо виникає несправність, частина струму тече на землю. RCCB здатний виявити цей дисбаланс і швидко відреагувати на відключення та розмикання ланцюга.

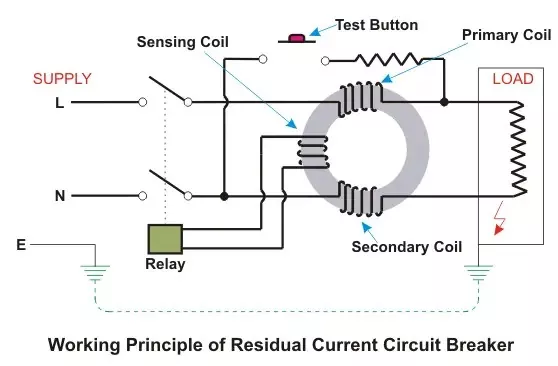

Всередині нього знаходиться тороїдальний трансформатор з трьома котушками, які є котушкою під напругою, котушкою нейтралі та індукційною котушкою. Коли струми збалансовані, котушки під напругою та нейтральна котушка виробляють однакові та протилежні магнітні потоки. Навпаки, при незбалансованості буде генеруватися залишковий магнітний потік, тому напруга, індукована в індукційній котушці, запускає реле, щоб розімкнути контакти автоматичного вимикача залишкового струму для завершення ланцюга.

Ключові моменти наших продуктів

· Мініатюрний автоматичний вимикач залишкового струму: пристрій безпеки, який виявляє та розриває ланцюг, коли в ньому є струм витоку.

·Принцип роботи: поточний закон Кірхгофа, як згадувалося вище, виявляє дисбаланс між напругою та нейтраллю та спрацьовує, щоб запобігти небезпеці.

·Тип: RCCB можна розділити на типи змінного струму, A, B і F, які підходять для різних струмів витоку та застосувань. Якщо необхідно, ви можете зв’язатися з нами для отримання консультації щодо вибору, ми допоможемо вам повністю розглянути тип навантаження, номінальний залишковий робочий струм (I Detail n), номінальний струм (In) і кількість полюсів, необхідних для схеми, а потім зробити висновки та рекомендації.

· Переваги: ​​ВЗВ забезпечує необхідний захист від ураження електричним струмом і пожежі, підтримує різні типи струмів і навантажень, простий в установці і обслуговуванні.

Мініатюрний автоматичний вимикач залишкового струму має тестову кнопку, яка перевіряє роботу, генеруючи невеликий струм витоку. Коли кнопку натиснуто, провід під напругою на стороні навантаження буде підключений до нульової лінії джерела живлення, минаючи котушку нульової лінії, і струм буде незбалансованим, і відключення буде ініційовано за нормальних обставин. Якщо спрацьовування не відбувається, це може бути несправністю дистанційного вимикача або помилкою електропроводки, що вимагає ремонту або заміни.

Види продукції

Раніше ми згадували різні типи мініатюрних автоматичних вимикачів залишкового струму. Ceho детально ознайомить вас з ними, щоб вам було зручно вибрати.

● Тип змінного струму: реагує лише на чистий змінний струм. Якщо вам потрібні програми загального призначення з електронним обладнанням або інверторами, які не створюють постійний або пульсуючий струм, виберіть його.

● Тип A: реагує на змінний і пульсуючий постійний струм. Існують електронні пристрої, які генерують випрямлений або розривний струм, наприклад комп’ютери, телевізори чи світлодіодні лампи, які придатні для використання.

● Тип B: реагує на змінний струм, пульсуючий постійний і плавний постійний струм. Передбачається, що для використання є пристрої, які плавно генерують електроенергію постійного струму, а сонячні інвертори, зарядні пристрої для акумуляторів та електромобілі є більш поширеними у нашій співпраці.

● Тип F: реагує на змінний струм, пульсуючий постійний струм, плавний постійний струм і високочастотний змінний струм до 1 кГц. Підходить для перетворювача частоти, індукційної плити або диммера тощо, що вироблятиме обладнання високої частоти.
